Step
同じ構造のモデル一覧
ThinkBook14 Gen3
スペック・仕様表：Lenovo公式
レビュー記事：1 2
液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。
記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶画面のフレーム
カメラの位置などが同じか確認
キーボード
キーの形状。キーボードの外枠や電源ボタンの位置などを確認
本体裏カバー
ネジやゴムの位置を確認
Lenovo ThinkBook14 G3の液晶パネル修理動画
Lenovo公式 メンテンスマニュアル
対象モデル： ThinkBook 14 G5 (21JE, 21JC) ThinkBook 15 G5 (21JF, 21JD) ThinkBook 14 G4 (21DK, 21DH) ThinkBook 15 G4 (21DL, 21DJ) ThinkBook 14 G3 (21A2, 21A3) ThinkBook 15 G3 (21A4, 21A5) ThinkBook 14 G2 (20VD, 20VF) ThinkBook 15 G2 (20VE, 20VG)Lenovo Thinkbook14 G3の画面交換の手順
画面が割れています。
本体裏の10個のネジを取り外し。+ドライバーではなく、星型ドライバーが必要
星型ドライバー（ノートパソコン用）
トルクスドライバー 星型ドライバー T6 T8 T10Amazon自社発送 ￥650円（税込）
ノートパソコンで星型のネジが使用されているのはApple、HP、ASUSです。通常、本体カバーとSSD取り付けに使用されることが多いです。精密さが要求される個所ではありません。星型ドライバーは他の機器での利用も限定的になります。最小限、最安値のもので問題ありません。1本だけピンポイントに買うのと、廉価版になるドライバーセットを買うのに金額もほとんど違いがありません。20本以上のドライバーセットはお得に見えますが、実際には9割が使用することがないためおすすめはできません。
バッテリーコネクタを取り外し
WIFI用コネクタを取り外し

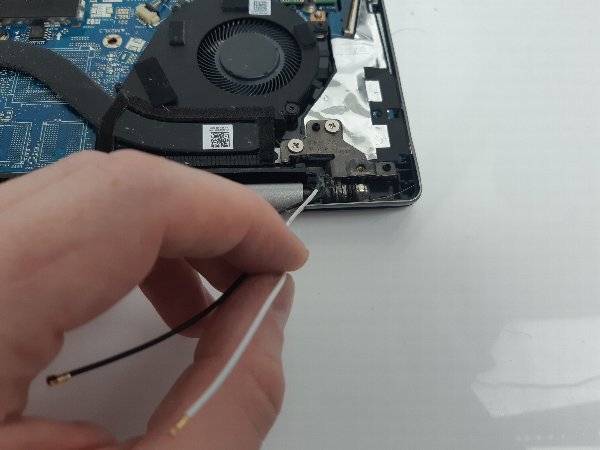

WIFI用コネクタの配線を移動
液晶ケーブルを取り外し
左右のヒンジ固定ネジ2つづつ取り外し
ヒンジを上に曲げる
液晶パネルユニットをスライドさせてユニットを取り外し
下のカバーが爪で付いています。右にスライドさせて取り外し
液晶カバーの隙間にヘラを入れて爪を外す
液晶カバー取り外し用ヘラ
【井上工具】ジラコヘラ 20mmAmazon自社発送 ￥67円（税込）
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。
液晶パネルの左右の下から出ている両面テープをピンセットで引き出し。掴んだら指で真っ直ぐに引き出し
パソコン修理用ピンセット
【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送 ￥615円（税込）
ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。
液晶ケーブルを取り外し
新しい液晶パネルを準備
交換用液晶パネル
Thinkbook14 Gen3修理交換用の液晶パネル￥10,500円（税込）
- 14インチモデル。表面が非光沢品質。解像度はFHD (1920 x 1080)。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。
液晶ケーブルには絶縁テープで貼り付け
パソコン用絶縁テープ
【3M 難燃性ポリエステルテープ 1350FB-1 】12mmAmazon自社発送 ￥1,009円（税込）
幅(mm)は「 12mm 」を選択
厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
逆の手順で組み立て。バッテリーを取り付け
正常表示されました
