ご申告は電源が入らないとのことです。

マザーボードを取り出して原因を調査します。

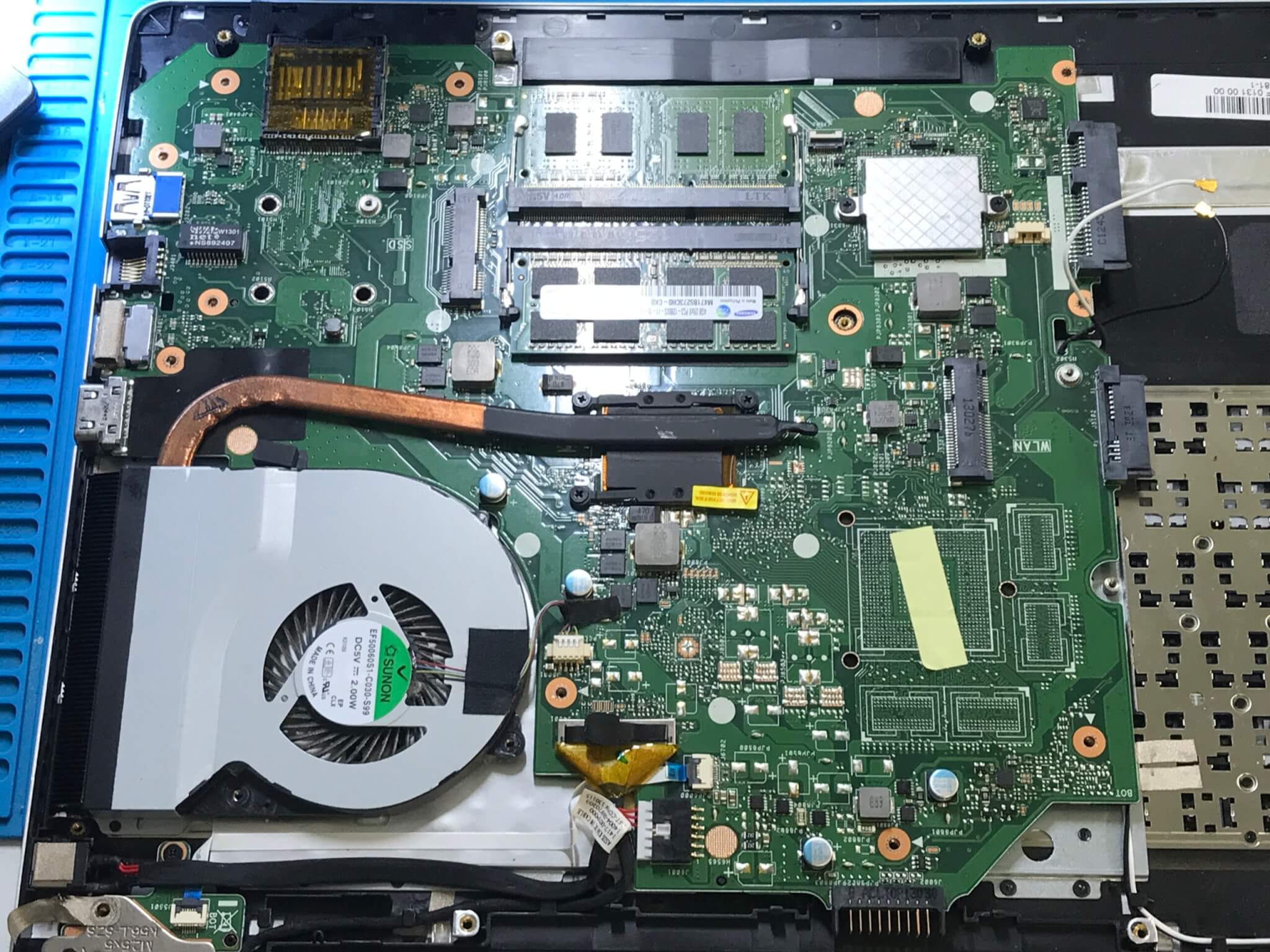

カバー取り外し後



基板を調査します。



基盤の状態のまま、アダプタを挿し込んで通電の確認を実施。



電圧は入りますが０A(アンペア)なのでマザーボードが起動していないことになります。

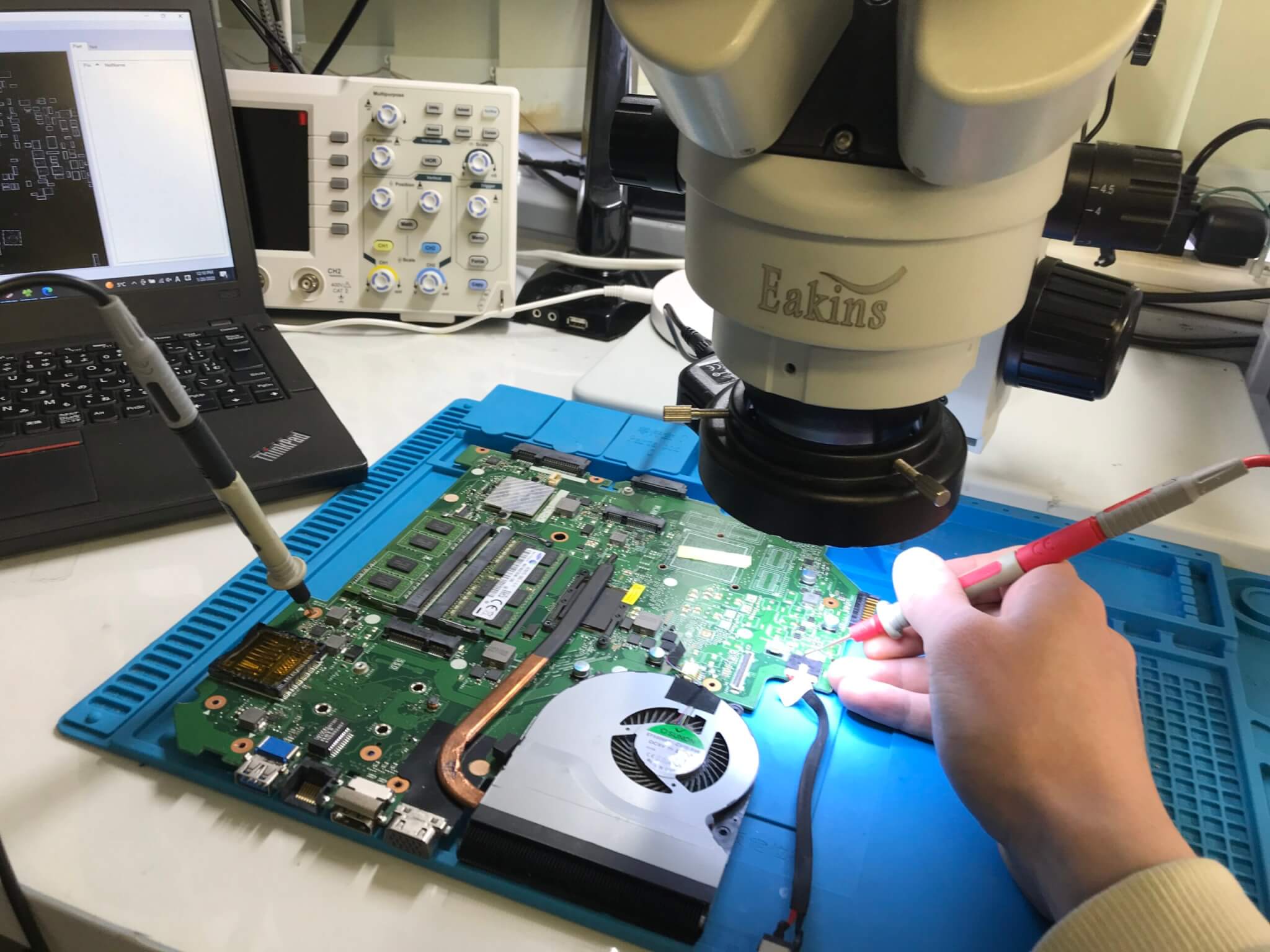

テスターを使用しチップに電圧があるか確認します。



テスターのペンケーブルツールを、調査するチップに当て電圧を測定します。



下の回路図のアダプター,Q1,Q2を調査します。



アダプター部分



１９.６V正常です。



アダプターからQ１部分



１９.６V正常です。



Q1からQ2部分



通常よりも電圧が低いです。



Q1とQ2どちらかがショート(故障)しています。



詳しく調べるためにQ1,Q2チップを取り外していきます。



チップ取り外し後



データシートでチップの種類を確認し、新品を準備します。



下図はチップの電圧を表した図です。

チップのD ,S,Gにペンケーブルツールを当て、調査します。

(D＝入口,S＝出口,G＝ゲート)



テスターの表示がOLとなればショートしていないです。



Q1のチップを確認します。D →S正常



D→G正常



G→S正常



Q2のチップを確認します。D→S ショート（故障）



D→G ショート（故障）



G→S ショート（故障）



Q1のチップはそのまま取り付け、Q2のチップは新しいものに交換します。



チップ取り付けに適した接着剤を使用します。



取り付け部分に塗っていきます。



チップを付けて乾かします。



接着後



クリーナーを使用し、清掃します。



ガーゼの上からクリーナーを吹き付けます。



吹きかけ後ブラシを使い洗浄します。



清掃後



再度テスターを使い電流が流れているか確認します。



チップに流れる電圧は正常です。



マザーボードを本体に戻します。



一時的に組み立て、アダプターのテストを行います。



アダプター取り付け後



通電していることが確認できました。



BIOSまで起動できました。



本体のカバーを取り付け、作業完了です。
