【 自分でNEC VS370/T PC-VS370TSWの液晶交換と液晶故障を修理する方法 】

NEC VS370/T PC-VS370TSWの液晶パネル修理方法 目次

NEC VS370/T PC-VS370TSWの画面交換の手順

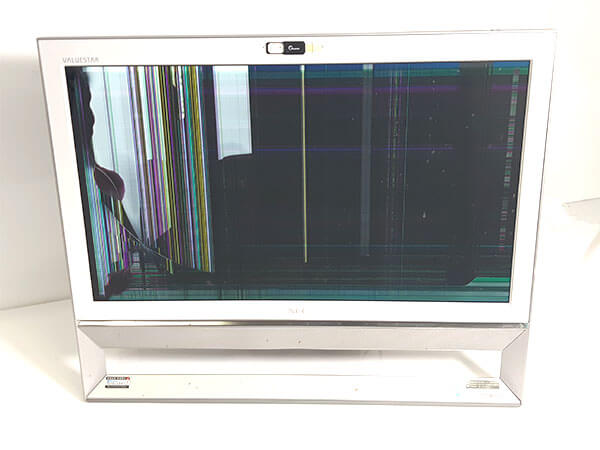

液晶が割れています。

【関連URL】
 液晶故障の事例と原因


分解を開始する前にB-CASカードなどが差したままになっていないか確認しましょう。

差した状態で作業をすると折れてしまったりポート破損の危険性があります。


裏パネルのネジを外していきます。


開封してマザーボードなどが出てきました。


CDドライブを取り外します。


両サイドにあるポートカバーを外します。


本体が固定されているネジを外していきます。


液晶と繋がっているケーブル端子(左下)を外しておきます。


マザーボードと繋がっている液晶ケーブル端子(中央、HDD上部)を外しておきます。


液晶ケーブルと一緒になっているアース線も外しておきます。


左上部の基盤に繋がっているケーブル端子も抜いておきます。


ヒートシンクを外します。下にはCPUチップがあるので注意してください。


右上部のマザーボードに接続されているケーブルの内、右側のケーブル端子を抜いておきます。


これでマザーボードやHDDが固定されたボードを取り外すことが出来ます。


液晶裏にテープで固定されている液晶ケーブルを外します。


液晶が固定されているサイドのフレームを外していきます。


液晶とフレームを固定しているネジを外します。


液晶を取り出せました。


新しい液晶パネルに交換

【関連URL】
 液晶パネル在庫検索
 液晶パネルの購入方法


完全に交換したら組み立てる前に正常に映るのかテストしてみます。この時は、バッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認。


OKなら逆の手順で取り付け。

正常に表示されます。
