【　東芝 G6 G8 G5 GZ83 GZ73を分解・液晶パネル交換修理　】

GZ83/PL GZ73/Mの液晶パネル修理動画

＊東芝 GZ73/MW W6GZ73BMWBと近い構造の東芝 dynabook R734の交換動画です。完全には一致しませんが参考としてください。

東芝 G6の画面交換の手順

液晶が割れています。

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

ボトムカバーのネジ12本を外す。中行の3本のネジは他のネジよりも長いので注意してください。

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

ヘラを使ってボトムカバーの角から開く。

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

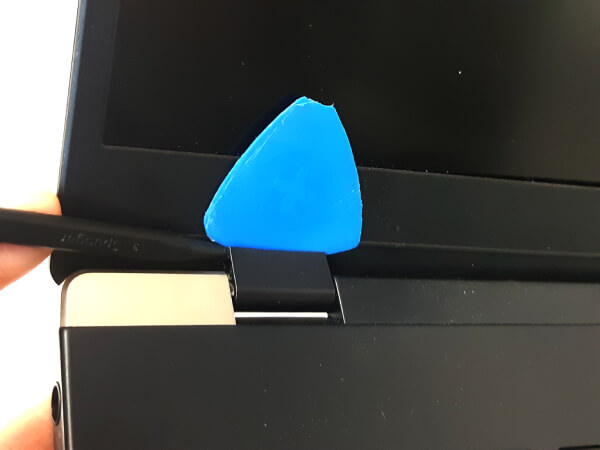

ヒンジカバーを引き抜きます。

液晶ベゼルを上隅から順に引き抜きます。

液晶ベゼルを下から引き出し。ベースルのヒンジ部分に当てます。

見えるケーブルやLCDパネル自体の配置に注意してください。

慎重に液晶のコネクターを抜きます。抜く前に金属製のホルダーに注意

交換用液晶パネルの準備

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

バッテリーを戻す

正常表示されました。液晶交換完了
