DCジャックがぐらつき、充電が不安定。軽く差し込んだ時のみ充電できる状態です。

DCジャック確認のため、基板を取り出します。

DCジャックの差し込み口を確認します。

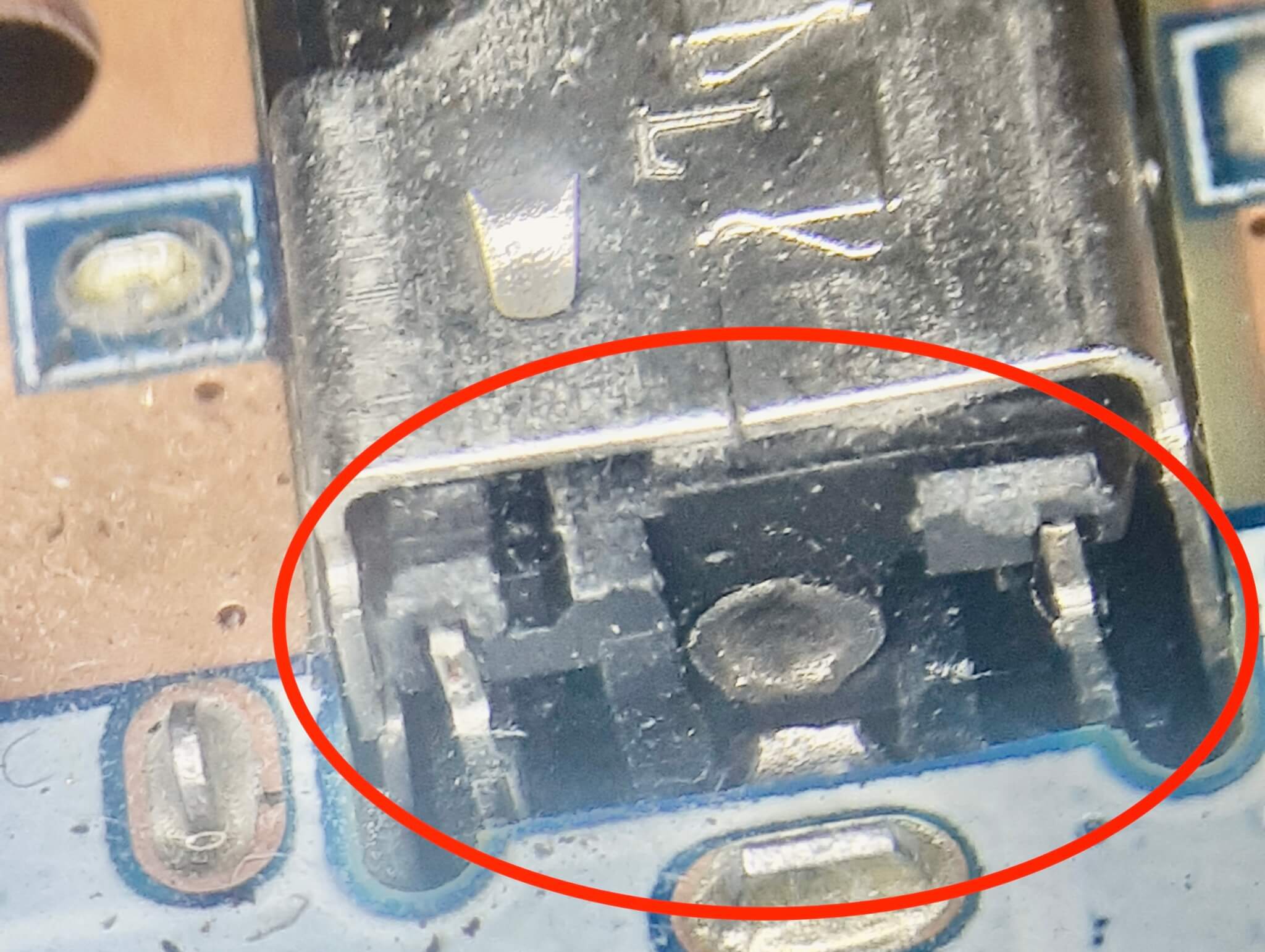

マイクロスコープで差し込み口を確認すると、中のピンが折れていました。

元のDCジャックを取り外す作業に入ります。今回取り出す際に使用するのははんだリワークステーションです。

DCジャックには溶けやすいプラスチックの部分があるため、ピンポイントに熱を与えられるはんだリワークステーションを使用します。

●取り外し、清掃後

はんだこてを使用し、新しいDCジャックを取り付けます。

●取り付け後

DCジャックを交換した基板を本体に戻し、組み立て直します。

●組み立て後

正常に充電できたので作業完了です。
