DCジャック・アダプタの故障

DCジャックの故障原因とは

AsusのX202E UX21E UX21A UX31A UX31Eのアダプタ故障

修理後のテスト内容

筐体カバー、ヒンジ、外装の破損



DCジャック破損 充電されない。アダプタでは起動できる

【 症状 】

・バッテリーが充電されない。
・バッテリーでは起動できるがアダプタだと反応しない。
・ジャックの差し込み口がぐらぐらする。
・アダプタの先端部分が取れて、本体の電源口に入ったまま。
・差し込みの接触でバッテリー充電と放電のメーターが切り替わる。
・ACアダプターが入ったままで落下させてピンが折れた。



DCジャックの故障原因とは

アダプタの差し込み時に強く押しつけたり、アダプタを差し込んだまま、パソコンを落下させてしまうと衝撃で差し込み口のDCジャック(電源コネクタ)が割れてしまったり、DCジャックを固定するはんだが取れてしまうことで故障することが多いです。

LenovoのG560、G570。東芝のV632シリーズ
AsusのX202E、UX21E、UX21A、UX31A、UX31E、K52、K53、K55
など、機種によってDCジャックが故障しやすいモデルも存在します。

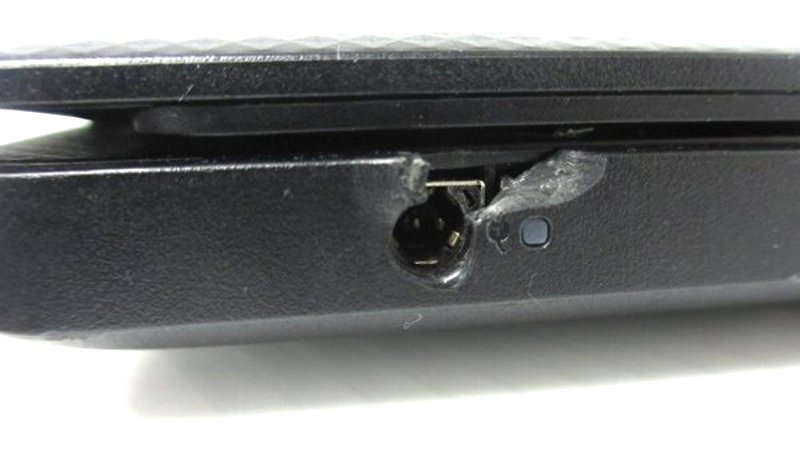

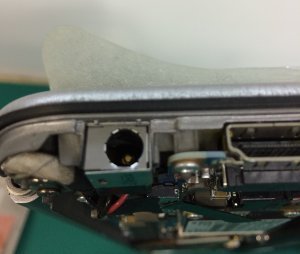

症状:本体の電源アダプタ挿入部分が陥没し、アダプタが刺さらず充電が不可能な状態

DCジャック故障

この箇所が、ぐらつく、スカスカになる場合はDCジャック故障です。

電源コネクタの差込ジャック、充電コネクタの修理で90%は修理完了します。

接触が悪くなって以降に調整しながら使用していた様な場合、アダプタの故障も併発していることも多いです。別途、アダプタの部品代金が掛かります。

【修理日数】 2日~2週間(モデルによって異なります)

*パソコンのデータはそのまま保存されます。郵送いただく際の送料はお客様負担です。

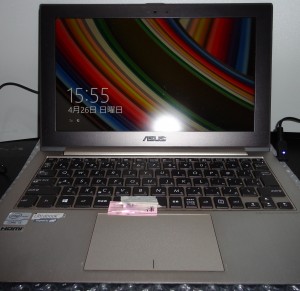

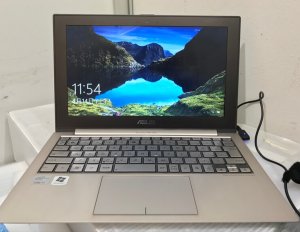

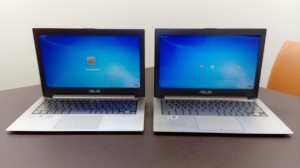

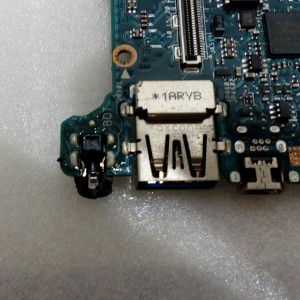

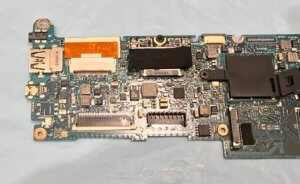

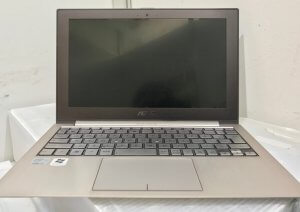

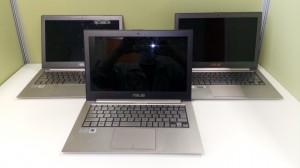

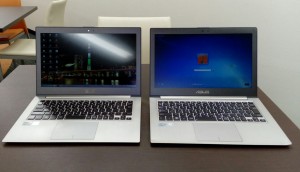

AsusのUX21E UX21A UX31A UX31Eのアダプタ故障

構造的にDCジャック、アダプタの差し口は細いです。

接触を調整しながら使用をし続けることで、アダプタも故障してしまう事例が多いです。

ジャック部分を修理後に判明した場合は、別途、アダプタの部品代金が追加となります。

*タブレット機、2-in-1、特殊形状のパソコンなどは機種ごとに費用は異なります。



最近のDCジャックの修理ブログ


DCジャック故障事例をまとめました。

大抵の場合、アダプターの差し込み部分のぐらつきによりジャック部がスカスカになっているケースが多いです。
壊れる原因のほとんどは、アダプタを抜き差しするときに真っ直ぐの方向で力が加わっていない。 もしくは、力を入れすぎることで接触が悪くしてしまうことです。
機種によっては、構造上の問題であることもあります。 (レノボのG570シリーズなど) DCジャックの交換修理で対応しております。
以下のような症状となります。 ・アダプタを手で固定させると電源が入って正常に起動する。 ・起動は正常だが充電と放電を繰り返す。 ・バッテリーだけでの起動は正常で、アダプターだけでは起動しない。
DCジャックが壊れる原因のほとんどは、アダプタを抜き差しするときに角度を付けてしまうことでです。
アダプタを抜き差しするときは、真っ直ぐの方向で抜くようにしてください。 これだけでDCジャックの故障は回避できることが多いです。

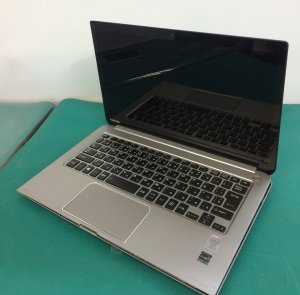

東芝 T552/58FRM





液晶画面修理の依頼のお客様でしたが、液晶交換完了後、テストの最中にDCジャック部にぐらつきがあることが分かりました。 アダプタをぐらつかせると、電源が落ちることがあります。



確認したところ、電源アダプタ先端部にぐらつきがありました。 アダプタを交換したところ、ぐらつきや電源落ちは無くなりましたが、念の為、DCジャックの確認も行いました。




分解し、DCジャックを取り外します。




ケーブルの接続部にショート跡が無いかどうか確認します。ショート跡も無く正常でした。 今回は、DCジャックの修理ではなく アダプタの交換にて修理完了です。


東芝 V634/28KS PV63428KNXS





PC側のDCジャックが中から破損、充電ができない状態です。

DCジャックはPIN周辺の固定枠が割れています。


破片はすべて残っているため、補修で対応可能です。




補修にて取り付けできました。




バッテリーでの充電、放電OK、ぐらつかせても切り替わらない事を確認し修理作業完了です。


mouse computer W331AU





DCジャックの不良でご来店。

DCジャックはオスピンが折れています。


バッテリでログインまで起動確認できましたので、DCジャックの故障です。
DCジャックの部品を交換しますが、オスピンが太いタイプしか無い為、在庫アダプタへ交換しました。 元アダプタ:A12-040N2A 19V 2.1A 在庫アダプタ:PA5177U-1ACA 19V 2.37A
DCジャックの修理完了です。


Acer AspireOne




パソコンお直し隊15.1.25Acer Aspire One
ACアダプターを挿しても給電しない症状。

DCジャックはぐらついているがリード線とコネクターでボードにしっかりと接続されています。 DCジャック+端子とリード線との半田付け部分が接触不良となっていたことが原因と判明。 ジャックを接着剤で固定し、リード線2本を少し延長してジャック端子とリード線を半田付け補修しました。



Acer TravelMate 8481




パソコンお直し隊ACER CFB60
アダプターで充電がきちんとできなくなる症状でDCジャックぐらつきあり。

DCジャックの破損でしたのでDCコネクタ修理。 併せACアダプターも破損の為、中古購入希望されました。

Acer ASPIRE 5750




パソコンお直し隊acer ASPIRE 5750
DCジャックぐらつきがある状態です。ただし、接触によって電源LEDが付くようになります。
原因はDCコネクターの接触不良。
修理後、無線LANが反応しなくなったと申告もありました。 確認したところ、WLANカードに配線が2本とも接続されていない事が判明。 こちらも同時に解決させていただきました。


Acer N54E/K P5WE0


DCジャックはがぐらつき、LEDはつくか消えるか繰り返しています。
DCジャックを手で押さえると立ち上がる場合があります。
調査すると、DCジャックの『-』端子とケーブルが離線していました。



半田付して補強し、パソコンが起動できました。
作業後、動作確認するとSDカードが認識しません。 SDカードはマザーボードに直付けで、複数のSDでも動作しないことから、元からと推定。 お客様にご報告し、DCジャックの修理完了です。

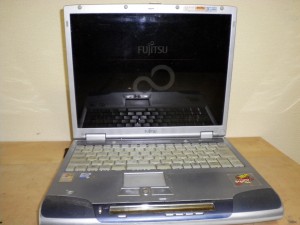

富士通 NE9

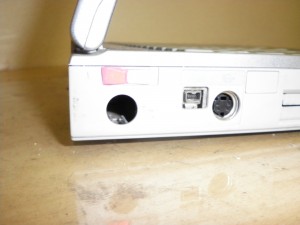

AC電源ジャックがガタガタで、接触不能のため充電できません。

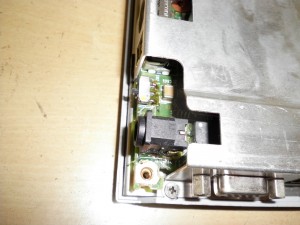

マザーボードの電源ジャックコネクタ部品交換を行って正常に通電できました。







SONY VGN-CS62JB




IMG_20160510_130413
本体のDCジャックが破損してるため、うまくアダプタを差し込めず、本体を起動出来ない状態です。

DCジャックを確認すると、内部破損、金属の芯のみ残っている状態でした


IMG_20160520_145228_295


同じ部品を使用しているジャンクのノートパソコンを購入し、そこからDCジャックのみを取り出し、半田付けしました。

IMG_20160520_145356_496


バッテリー無しの状態で電源が入る事、充電が出来ることを確認し完了としました。

IMG_20160520_154155_387


SONY VGN-TX91S





電源コネクタがガタついて、充電が出来ないとの事。調査するとアダプタの電圧16V仕様ですがテスターで測定すると12V程しか出力されません。





他のアダプタに交換すると問題無く充電されました。


アダプタ不良のご報告をお客様にお伝えし当初の見積より安価にて作業完了となりました。


NEC VK24LD-H





DCジャックのオスピンが奥にある状態で充電出来ないようです。
補修or部品交換が必要です。


分解するとオスピンが部品から分離している状態です。 分離しているオスピンを接着剤で元の形に仮固定してアダプタ接続すると充電出来る事を確認出来ました。
補修&補強致します。


接着剤とパテにて補修&補強完了致しました。
アダプタをグラつかせても充電出来ない事はありません。


DCジャック修理で全分解が必要でしたので全体的な動作テストを行い完了となりました。


NEC LS350/FS1KW





パソコン本体との接続部分(ジャック)が破損している箇所の修理依頼です。

確認するとDCジャック部分は陥没して、奥に詰まっている状態でした。




完全に陥没しているため、アダプタでの稼働はできません。

分解するとアダプタを差し込むPINを固定するプラスチックが完全に破損していました。




補修後は正常に動作しました。


起動後、バッテリーの交換を促すエラーメッセージがでていました。充電も0%から進みません。 試しに接点の清掃を行うと正常に充電できるようになり、エラーも消えました。


Gateway NV57H-A78F/LK

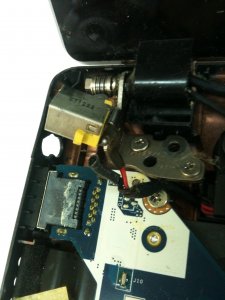

アダプタをグラつかせると充電出来ないとの申告でした。分解して調査するとDCジャックに『+』『-』端子がありますが『-』のケーブルが断線の寸前でした。

手で引っ張るとケーブルが切れてしまいました。(赤丸が断線して状態)



DCジャック自体の不良ではなくケーブル断線が原因です。半田付及びDC付近がグラグラしているので補強致します。


作業完了後バッテリ充電出来ております(オレンジ色)
アダプタをグラつかせて充電が切れない事を確認出来ました。作業時、全分解が必要でしたので全体的に動作テストを行い完了となりました。

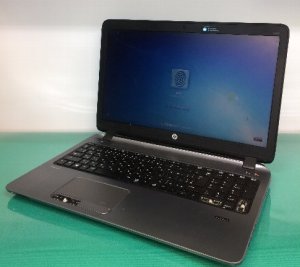

HP  Probook450 G2




DCジャックの付近をかなり破損しています。 導線が根元から切れて充電が出来なくなり、充電が切れるとアダプタを刺しても電源が入らなくなると言う状況です。

バッテリーが残っている間は電源は入って、正常に起動します。





DCジャック付近の破損が酷く固定が難しい為、両面テープおよび布テープにて押さえました。若干ぐらぐらしますがこれが限界です。




DCジャック交換します。正常起動、ログオンまで確認しました。




LENOVO X230


お客様ご自身でDCジャックの修理を試みた結果、USB端子が空洞になるなど欠損が発生し、依頼にいたりました。

パソコンお直し隊Lenovo X230補修前
ボトムケースの素材がプラスチックではなくマグネシウム金属製のためプラリペアを使った補修はできません。

確実な強度を得るためボトムケースの電源ジャックの上部を固定する金具を止める折れたネジ受けの箇所に貫通穴を開けます。 裏から長いネジを通し、折れたマグネシウム製のネジ受けにネジ込んで固定し、金具をナットで固定。

パソコンお直し隊Lenovo X230補修後内部
さらに電源ジャック後方のロックする箇所も折れて後方が固定できないためボトムケースの破損個所を平らに削り穴を開け、裏からネジを通しスペーサーネジを固定します。
電源ジャックの後方も固定し、電源ジャックを確実に固定することに成功しました。

パソコンお直し隊Lenovo X230補修後裏

DCジャック故障事例をまとめました。

大抵の場合、アダプターの差し込み部分のぐらつきによりジャック部がスカスカになっているケースが多いです。
壊れる原因のほとんどは、アダプタを抜き差しするときに真っ直ぐの方向で力が加わっていない。 もしくは、力を入れすぎることで接触が悪くしてしまうことです。
機種によっては、構造上の問題であることもあります。 (レノボのG570シリーズなど) DCジャックの交換修理で対応しております。
以下のような症状となります。 ・アダプタを手で固定させると電源が入って正常に起動する。 ・起動は正常だが充電と放電を繰り返す。 ・バッテリーだけでの起動は正常で、アダプターだけでは起動しない。
DCジャックが壊れる原因のほとんどは、アダプタを抜き差しするときに角度を付けてしまうことでです。
アダプタを抜き差しするときは、真っ直ぐの方向で抜くようにしてください。 これだけでDCジャックの故障は回避できることが多いです。



東芝 T552/58FRM




液晶画面修理の依頼のお客様でしたが、液晶交換完了後、テストの最中にDCジャック部にぐらつきがあることが分かりました。 アダプタをぐらつかせると、電源が落ちることがあります。



確認したところ、電源アダプタ先端部にぐらつきがありました。 アダプタを交換したところ、ぐらつきや電源落ちは無くなりましたが、念の為、DCジャックの確認も行いました。



分解し、DCジャックを取り外します。



ケーブルの接続部にショート跡が無いかどうか確認します。ショート跡も無く正常でした。 今回は、DCジャックの修理ではなく アダプタの交換にて修理完了です。


東芝 V634/28KS PV63428KNXS




PC側のDCジャックが中から破損、充電ができない状態です。

DCジャックはPIN周辺の固定枠が割れています。

破片はすべて残っているため、補修で対応可能です。



補修にて取り付けできました。



バッテリーでの充電、放電OK、ぐらつかせても切り替わらない事を確認し修理作業完了です。


mouse computer W331AU




DCジャックの不良でご来店。

DCジャックはオスピンが折れています。

バッテリでログインまで起動確認できましたので、DCジャックの故障です。
DCジャックの部品を交換しますが、オスピンが太いタイプしか無い為、在庫アダプタへ交換しました。 元アダプタ:A12-040N2A 19V 2.1A 在庫アダプタ:PA5177U-1ACA 19V 2.37A
DCジャックの修理完了です。


Acer AspireOne



パソコンお直し隊15.1.25Acer Aspire One
ACアダプターを挿しても給電しない症状。

DCジャックはぐらついているがリード線とコネクターでボードにしっかりと接続されています。 DCジャック+端子とリード線との半田付け部分が接触不良となっていたことが原因と判明。 ジャックを接着剤で固定し、リード線2本を少し延長してジャック端子とリード線を半田付け補修しました。



Acer TravelMate 8481



パソコンお直し隊ACER CFB60
アダプターで充電がきちんとできなくなる症状でDCジャックぐらつきあり。

DCジャックの破損でしたのでDCコネクタ修理。 併せACアダプターも破損の為、中古購入希望されました。

Acer ASPIRE 5750



パソコンお直し隊acer ASPIRE 5750
DCジャックぐらつきがある状態です。ただし、接触によって電源LEDが付くようになります。
原因はDCコネクターの接触不良。
修理後、無線LANが反応しなくなったと申告もありました。 確認したところ、WLANカードに配線が2本とも接続されていない事が判明。 こちらも同時に解決させていただきました。


Acer N54E/K P5WE0


DCジャックはがぐらつき、LEDはつくか消えるか繰り返しています。
DCジャックを手で押さえると立ち上がる場合があります。
調査すると、DCジャックの『-』端子とケーブルが離線していました。


半田付して補強し、パソコンが起動できました。
作業後、動作確認するとSDカードが認識しません。 SDカードはマザーボードに直付けで、複数のSDでも動作しないことから、元からと推定。 お客様にご報告し、DCジャックの修理完了です。


富士通 NE9




AC電源ジャックがガタガタで、接触不能のため充電できません。



マザーボードの電源ジャックコネクタ部品交換を行って正常に通電できました。






SONY VGN-CS62JB



IMG_20160510_130413
本体のDCジャックが破損してるため、うまくアダプタを差し込めず、本体を起動出来ない状態です。

DCジャックを確認すると、内部破損、金属の芯のみ残っている状態でした

IMG_20160520_145228_295


同じ部品を使用しているジャンクのノートパソコンを購入し、そこからDCジャックのみを取り出し、半田付けしました。
IMG_20160520_145356_496


バッテリー無しの状態で電源が入る事、充電が出来ることを確認し完了としました。
IMG_20160520_154155_387


SONY VGN-TX91S




電源コネクタがガタついて、充電が出来ないとの事。調査するとアダプタの電圧16V仕様ですがテスターで測定すると12V程しか出力されません。




他のアダプタに交換すると問題無く充電されました。

アダプタ不良のご報告をお客様にお伝えし当初の見積より安価にて作業完了となりました。


NEC VK24LD-H




DCジャックのオスピンが奥にある状態で充電出来ないようです。
補修or部品交換が必要です。

分解するとオスピンが部品から分離している状態です。 分離しているオスピンを接着剤で元の形に仮固定してアダプタ接続すると充電出来る事を確認出来ました。
補修&補強致します。

接着剤とパテにて補修&補強完了致しました。
アダプタをグラつかせても充電出来ない事はありません。

DCジャック修理で全分解が必要でしたので全体的な動作テストを行い完了となりました。


NEC LS350/FS1KW




パソコン本体との接続部分(ジャック)が破損している箇所の修理依頼です。

確認するとDCジャック部分は陥没して、奥に詰まっている状態でした。



完全に陥没しているため、アダプタでの稼働はできません。

分解するとアダプタを差し込むPINを固定するプラスチックが完全に破損していました。



補修後は正常に動作しました。

起動後、バッテリーの交換を促すエラーメッセージがでていました。充電も0%から進みません。 試しに接点の清掃を行うと正常に充電できるようになり、エラーも消えました。


Gateway NV57H-A78F/LK




アダプタをグラつかせると充電出来ないとの申告でした。分解して調査するとDCジャックに『+』『-』端子がありますが『-』のケーブルが断線の寸前でした。

手で引っ張るとケーブルが切れてしまいました。(赤丸が断線して状態)


DCジャック自体の不良ではなくケーブル断線が原因です。半田付及びDC付近がグラグラしているので補強致します。

作業完了後バッテリ充電出来ております(オレンジ色)
アダプタをグラつかせて充電が切れない事を確認出来ました。作業時、全分解が必要でしたので全体的に動作テストを行い完了となりました。


HP  Probook450 G2



DCジャックの付近をかなり破損しています。 導線が根元から切れて充電が出来なくなり、充電が切れるとアダプタを刺しても電源が入らなくなると言う状況です。

バッテリーが残っている間は電源は入って、正常に起動します。




DCジャック付近の破損が酷く固定が難しい為、両面テープおよび布テープにて押さえました。若干ぐらぐらしますがこれが限界です。



DCジャック交換します。正常起動、ログオンまで確認しました。



LENOVO X230


お客様ご自身でDCジャックの修理を試みた結果、USB端子が空洞になるなど欠損が発生し、依頼にいたりました。
パソコンお直し隊Lenovo X230補修前
ボトムケースの素材がプラスチックではなくマグネシウム金属製のためプラリペアを使った補修はできません。

確実な強度を得るためボトムケースの電源ジャックの上部を固定する金具を止める折れたネジ受けの箇所に貫通穴を開けます。 裏から長いネジを通し、折れたマグネシウム製のネジ受けにネジ込んで固定し、金具をナットで固定。
パソコンお直し隊Lenovo X230補修後内部
さらに電源ジャック後方のロックする箇所も折れて後方が固定できないためボトムケースの破損個所を平らに削り穴を開け、裏からネジを通しスペーサーネジを固定します。
電源ジャックの後方も固定し、電源ジャックを確実に固定することに成功しました。
パソコンお直し隊Lenovo X230補修後裏


パソコンお直し隊15.3.22Lenovo X230




パソコンお直し隊15.3.22Lenovo X230


X202Eの本体内部もしくはDCジャックが不良の依頼は多いです。 このモデルはコネクタ部分が非常に細かく、形状も小さい為変形、故障してしまうことが多いです。
アダプターの差し込み部分のぐらつきやスカスカになっているような症状の場合、以下のような症状となります。
・アダプタを手で固定させると電源が入って正常に起動する。 ・起動は正常だが充電と放電を繰り返す。 ・バッテリーだけでの起動は正常で、アダプターだけでは起動しない。
一度変形するとアダプタ、もしくはDCジャック部どちらにも影響が出る可能性がある為、両方の点検、交換をお勧めしています。

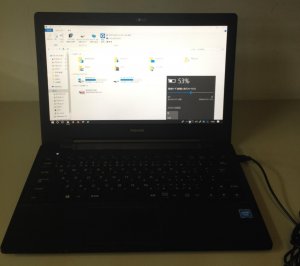

ASUSのX202E X202L X200M X200LA修理の事例となります。


X200L


ACアダプタをつけたまま、テーブルから落とし、DCジャックの芯線(+)が折れ、その周りのプラスティック部分も少し欠けてしまったとのこと。
DCジャック内部のピンが折れています。周りの外装も欠けていました。
IMG_20160712_163413




DCジャック内部の+ピンが折れています。
IMG_20160801_124054_145




新品のDCジャックに交換しました。
IMG_20160801_130717_775 ACアダプタのみで通電を確認。
欠けた部品も添付されていましたので、接着剤にて補修。
IMG_20160712_171254





IMG_20160715_155557_288


見た目では異常が内容に見えますが、外したところ奥側のプラスチック部分が欠けていました。

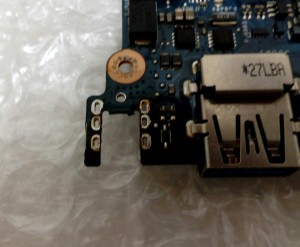

X200シリーズのDCジャックは UX21A、31Aと同じDCジャックを使用しています。在庫のDCジャックと交換し、正常に充電を確認し完了としました。
IMG_20160705_155455_035





X200LA


DCジャック内部の+ピンが折れて充電が出来ないとのことです。分解して確認したところ、DCジャック内部の+ピンが折れ、プラスチック部も壊れています。
IMG_20160715_155337_751


同じくDCジャックを新品に交換。
IMG_20160715_155259_211





ここからはK53E K53T K53S K53SD などのDCジャックの故障事例をまとめました。




K53E


症状は電源コネクタを挿しても電源供給がされず、強くアダプタを押し込むと電源がはいるとのことです。 外観は正常に見えますが、+ピンが金属疲労で折れています。
IMG_20160729_160514_911





IMG_20160729_170948


左側が+ピンが折れたDCジャックです。

DCコネクターを修理しました。 正常に充電されることもテストします。正常に残量が増えていきました。
パソコンお直し隊ASUS K53E不可充電



正常に電源入り、充電が出来ることを確認し完了としました。
IMG_20160729_173819_856





K53S


パソコンの充電が出来ないとの事です。調べてみたところ、アダプタを差し込むとDCジャック部が異常に熱くなっています。
これはDCジャックが接触不良を起こしていると起こる現象で電源ジャックのセンターの+側端子が金属疲労で断線しマザーボードへの電力が途絶えていたことが原因と判明。
電源ジャックは再利用し、マザーボードに半田付けされる断線した端子を切除し、電源ジャック+側端子とマザーボードをリード線で半田付け接続。
ジャック本体が動いても金属疲労で折れないよう処置しました。
ASUS K53E構造上の問題を改善処置



新品のDCジャックと交換し、充電が出来ることを確認し完了としました。
IMG_20160825_101640_824




K53SD


電源プラグを普通に差しても充電されず、強めに押し込むと充電される状態です。 高い所からの落下でDCコードのコネクタ部分が打ち付けられ、差込口の曲り、PC本体のコネクタ部がめくれています。
アダプタを差し込むとDCジャック部が異常に熱くなり 接触も悪く充電ON/OFFのLEDランプが頻繁に切り替わり、鬱陶しいとのこと。
パソコンお直し隊ASUS K53SD充電


バッテリーランプが点滅を繰り返します。

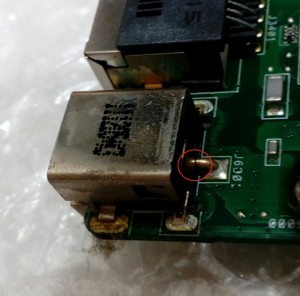

分解してDCジャックを確認したところ やはりプラスピンに亀裂が見つかりました。赤い丸で囲ったところです。亀裂が入っています。

IMG_20160827_174006_089




コネクタ部にアダプタの欠けた先が内部に残っていたので、ピンセットで取り出し社内アダプタで起動確認。
パソコンお直し隊東芝 T351破損


本体破損箇所はボトムカバーのネジ受けが数カ所割れていて、本体DCジャック周りが開いてしまっていました。 割れたカバー部分の見栄えは良くはないがこちらも補修。

新品のDCジャックと交換し、充電が出来ることを確認し完了としました。
IMG_20160901_100207_913





K53TK



DSC00069_meitu_9


症状は液晶が割れです。
新品の液晶を交換しても、電源も入りません。ファンも回転しないし、LEDも点灯していない状態です。
電源の周りを検査したが、コイルなど異常がありませんがDCジャックが亀裂していました。

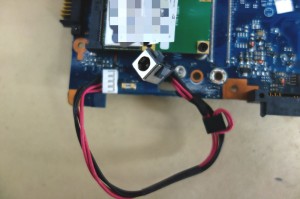

DSC00070_meitu_10



液晶だけでなく、DCジャックを交換して修理完了。
DSC00068_meitu_8


修理後、通常起動できました。




DCジャック修理後のテスト内容


DCジャックの部品交換後には、状況に沿って動作テストを実施します。


●現在の状態を確認
 ・ログインOK。元のHDD
 ・ログオン画面まで。PW確認中。元のHDD
 ・ログインOK。テスト用のHDD。元HDD無しor不良
 ・ログオンOK。外部OS。PW開示不可
 ・ログオンOK。外部OS。元HDD無しor不良

●USBチェック
 ・すべて動作OK
 ・NGの箇所有り

●電源スイッチがついているカバーの各種ショットカットボタン
 ・OK(正常動作)
 ・存在しないので作業不要
 ・OK(動作しないが問題なし)
 ・NG

●サスペンド
 ・OK(正常)
 ・OK(設定でサスペンド無効)
 ・NG

●無線LANスイッチ切り替え
 ・OK
 ・OK(スイッチ無し)
 ・NG

●無線接続
 ・OK(ネットワーク接続)
 ・NG
 ・無線LANは無し

●カメラ動作
 ・OK(カメラ認識)
 ・NG
 ・カメラは付いていない

●スピーカーの音
 ・OK
 ・何も聞こえない
 ・NG(右側)
 ・NG(左側)

●イヤホン
 ・OK
 ・何も聞こえない

●FANの動作、回転音
 ・OK(回転して異音がなければOK)
 ・NG(異音あり)
 ・NG(FAN回転しない)
 ・NG(FANが熱い)

●キーボード
 ・OK
 ・NG(動作しないキーあり)

●タッチパッド動作
 ・OK
 ・OK(設定で無効)
 ・NG

●クリックパッド動作
 ・OK
 ・NG(左クリックNG)
 ・NG(右クリックNG)

●CD/DVD/ブルーレイ
 ・OK(開閉のみ)
 ・NG(CDの挿入・排出or開閉ができない)

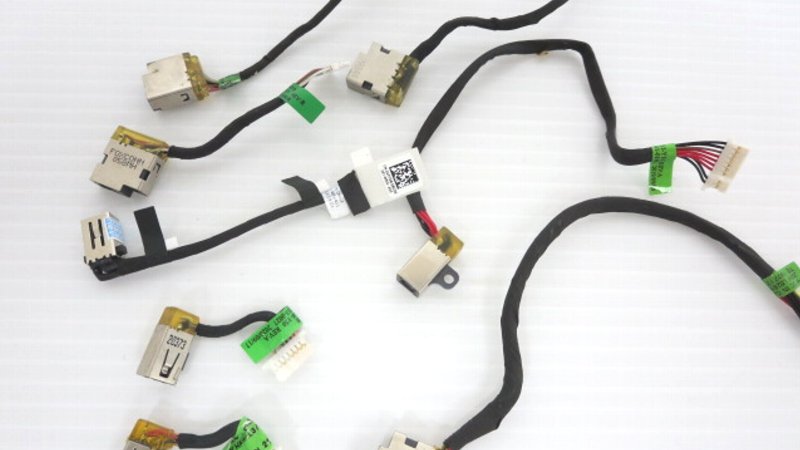

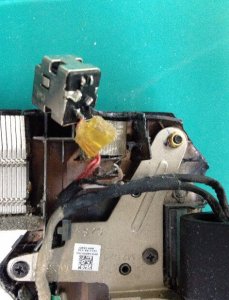

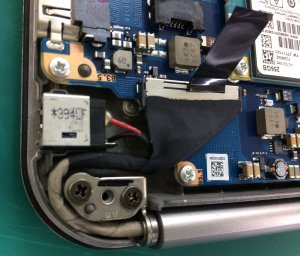

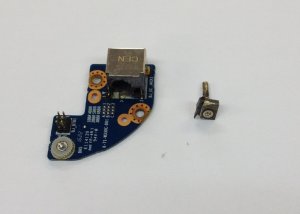

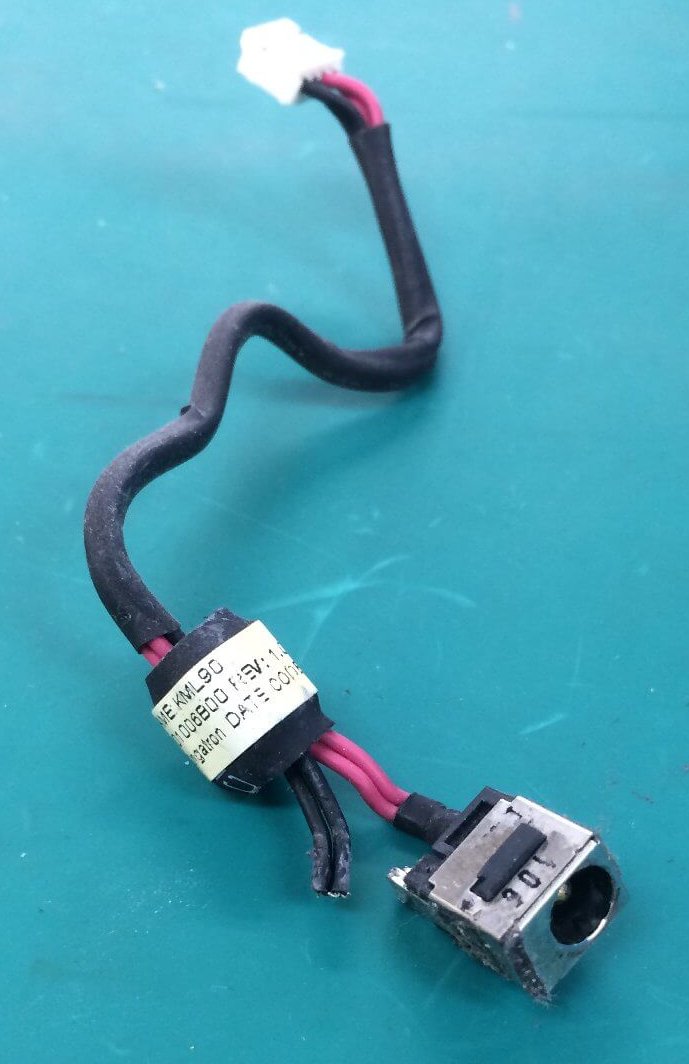

●DCジャックぐらぐら(バッテリー無しの状態にて)
 ・OK
 ・NG(ぐらぐらするが落ちない)
 ・NG(ぐらぐらさせると電源落ちる)

●時間設定
 ・OK(時間は合っています)
 ・OK(ずれていたので修正。再起動して反映されている)
 ・NG

●外装の隙間・破損
 ・OK(上、左右、本体カバーすべて正常)
 ・NG(液晶のカバーにすきまあり)
 ・NG(本体部or液晶カバー、不備あり)

●本体下の固定ゴム
 ・欠品無し
 ・元は不明だが欠品。在庫から追加
 ・元から欠品。在庫無し
 ・元は正常だが欠品あり。在庫無し。確認へ




本体・筐体カバー、外装の破損

【 症状 】

・液晶のカバーが壊れてうまくパソコンが閉まらない。
・落としてパソコンのカバーが壊れた。
・特定の箇所だけパカパカしているので修理したい。



外装故障の多いモデル

・LENOVO G570、G560
蝶番のような所の破損。内側で固定されているはずの金具が動いて本体(キーボード側)のカバーが開いてしまう。

・東芝 15.6インチ
キーボードと液晶をつないでいる蝶番の部分が壊れ、外装の一部が開いてしまう

 液晶カバーの前後、ヒンジ、本体側のパソコン外装・カバーなどの交換も可能です。

 カバー破損の多い機種:LENOVO G560、G570。東芝 EXシリーズなど。

【費用】 10,000円~(機種・症状により変動)

【日数】 1週間~2週間



外装、ヒンジ箇所の修理事例です。

■ONKYO  R515A3


左のヒンジ周りの破損修理。
故障した原因は、内部の金具の角度固定具合の効きが強すぎて、 もともとパソコンを開閉しにくく、ノートパソコンを閉じたときに、 表になるプラスチックの板状の部品の 左ヒンジの左部分が割れたということでした。
写真 14-06-04 11 19 37
左のヒンジ周りの破損しており、無理に開閉すると他の箇所も割れそうな状態です。
写真 14-06-04 11 18 59
液晶のカバーも完全に割れています。
写真 14-06-04 11 23 00
分解すると液晶を固定するステーも完全に折れていました。 調達が困難な部品でしたのでヒンジの部品を補強する修理を行いました。

■修理結果
写真 14-06-04 14 21 22 写真 14-06-04 14 21 36
ステーは補強。
写真 14-06-04 16 45 38
割れたカバーの接着跡は多少、目立ちますが、使用には問題ない程度に回復。
写真 14-06-04 16 39 26
割れたカバーとステーを取り付けた状態。
補修での対応なので、暫定的な修理となります。 どうしても部品が入手できない場合には、このような対応も可能です。

■DELL Vostro3360


・症状: ディスプレイのヒンジ左側が固定できない。
・原因: ディスプレイのアルミ製トップカバー内の プラスチック製フレームが破損し、左ヒンジネジ受け部分が剥離。 ・対処: 剥離したネジ受け部分を2液式エポキシで接着し、 同時にプラフレームの切断破損個所をプラリペアで補強補修。
Vostro3360ディスプレイプラフレーム補強補修
強度的な不安があったため、 補修個所のプラリペアを半日以上かけて完全硬化させ、 強度に問題が無いことを十分に確認しました。
パソコンお直し隊15.3.13DELL Vostro3360



■LENOVO E130

・症状: ディスプレイの開け閉めがうまくできない。 ・原因: 右側のヒンジが固定されていない。
PC本体内部の右側ヒンジネジ受け部分ボトムケース側3か所と、 パームレスト側1箇所が原形をとどめておらず、破損していた。
Lenovo E130ヒンジネジ受け補強補修
・対処: 上記破損箇所をプラリペアで造形再生および補強補修。
パソコンお直し隊15.3.7Lenovo E130



■LENOVO G50-80 80E5


ご依頼はHDD故障による起動しないパソコンの修理でした。 ただし、カバーも割れています。
会社利用のパソコンのようです。
お客様が注意喚起されている張り紙を確認




本体を振ってみるとカラカラと音がするため分解してみます。



内部からは破片が出てきました。



内部に残っていた破片を使ってできる範囲で補修しました。

・before


・after



・before


・after



元々はパソコンが起動しない状態のため HDD交換とリカバリにて回復しています。


トップへ戻る



店頭での「受付」・「引き渡し」が可能

東京新宿店 大阪店 千葉松戸店
仙台店 群馬高崎店 福岡店
持ち込み委きる店舗が無い場合


パソコンをお持ち込み、お引き取りいただければ2,000円割引。しかも往復分の送料がかからないためお得です。

無料見積り 来店予約で相談
