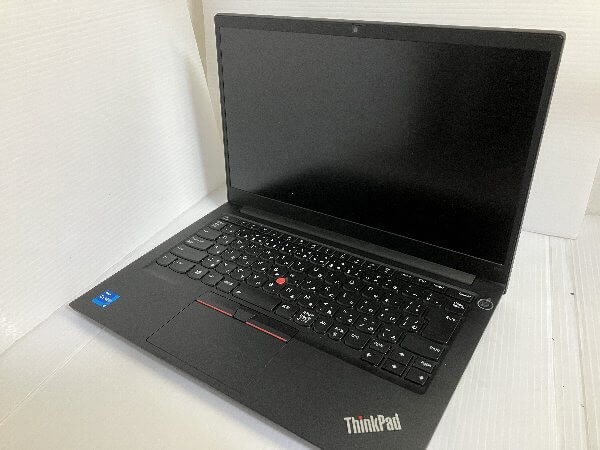

電源入らない・ 起動しない Lenovo E14 複数事例あり



・Type-Cコネクタにぐらつきがある。

・Type-Cコネクタをぐらつかると一瞬電源が入る。もしくはランプがつく。





E14はType-C故障が多いモデルです。

このモデルはメーカー保証は期限切れになっています。



Lenovoのページでの修理費用を見てみると、約6万円となります。

■参考 メーカー見積

57,750 ~
https://support.lenovo.com/jp/ja/solutions/hf000982#01

LENOVOではType-Cコネクタ修理はせずマザーボード全体交換
https://www.lenovo.com/jp/ja/articletop/pc/repair-support/?orgRef=https%253A%252F%252Fwww.google.co.jp%252F

*手間と時間の掛かるコネクタのみでは修理はしません。
  マザーボード(メインボード)ごとの交換になるため高額となります。

LENOVO修理費用の事例検索
https://www.note-pc.biz/trable/makerprice.html







■参考 Type-Cコネクタ修理
Type-C故障なのかシュミレーション診断フォーム
Type-C故障の事例検索

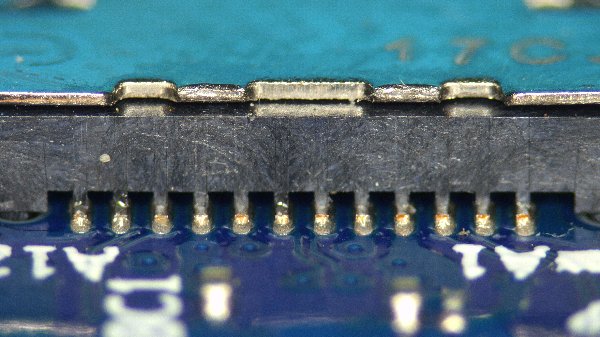

同じモデルだが、コネクタにぐらつき・破損がある場合はType-Cコネクタが破損しているケースが多いです。

E14 Gen2 20TA-001LJP Type-Cコネクタ充電しないポート交換





●事例1 E14 Gen2  20TA-00UJP

ご申告はアダプタをつないでも充電されないということでしたが、実際には電源が入らない状態でした。



Type-CタイプのDCジャック。ぐらつきがあります。アダプタやType-Cのポートを変えても電源は入りません。



Type-Cの故障ではなさそうです。調査します。



問題は不良のはんだ付けにあります。このシリーズでは多い故障です。





不良のチップを取り外して、交換を実施します。正常起動・Type-Cアダプタからの充電も正常に改善しました。





●事例2 E14 Gen2

状態を確認すると、ご申告どおりtypeCのDCジャックにはややぐらつきがあります。ただし動作は正常です。



このモデルでよくあるトランジスタの不良でした。







●事例3 E14 Gen2 20TA-001LJP

使用中に電源が5%の警告が出た後、そのまま電源が落ちてしまうとのこと。電源コードを挿しても充電できずボタンを押しても、起動できない状態です。



このような故障ではDCジャックに問題があり、充電できないケースが多いです。

しかし、今回DCジャックに問題はないので基板を確認します。



基板取り出し後



裏面



確認するとチップが基板から外れていました。



外れていたチップは破損していなかったためはんだこてを使用し、取り付けていきます。



取り付け後



組み立て後、充電を行い起動しました。



正常に充電できていることを確認できたので作業終了です。





●事例4 E14 Gen2 20TA-CT01WW

ACアダプタを認識しなくなりバッテリが充電できない状態。



アダプタを挿してもランプがつきません。



コネクタは正常でした。



接点を確認しましたが正常にはんだ付けされています。



故障はこのコンデンサに問題でした。



取り外します。





クリーニングして交換





正常にランプが点灯しました。



充電中マーク



バッテリーの充電・放電テストを実施して完了となりました。







●事例5 E14 Gen2 20TA-00GUJP

電源入らない 充電されない。 ランプ光らない。



DCジャックぐらつき感じません。





マザーボードにはチップのはんだ付けが悪く、チップが取れかかっている状態でした。

少し動かすとポロリと取れた状態です。



交換を実施前にクリーニング



部品を取付









●事例6 E14 Gen2 20TA-00GUJP

Type-Cの別アダプタに変えても変化がしません。このブログ記事を見てのご依頼。





完全に焦げているチップを発見しました。





拡大図



ここまで損傷していると原因は明らかです。交換を実施します。



交換を実施







●事例7 E14 Gen2

電源LED点灯しない。 バッテリーに充電できない状態で使用していて、バッテリーが切れた後は電源が入らなくなった。



二つマザーボードで燃え尽きたエネルギー管理コントローラー チップがありました、7466 1A1F。



トランジスタg2とType-Cだけジャックの交換したら、受電できました。そして電源も入りました。





しかし、電源LEDが点灯しません。LEDの電源ラインのどこかに抵抗器が焼けているはずです。



LED用のチップを交換で改善出来ました。

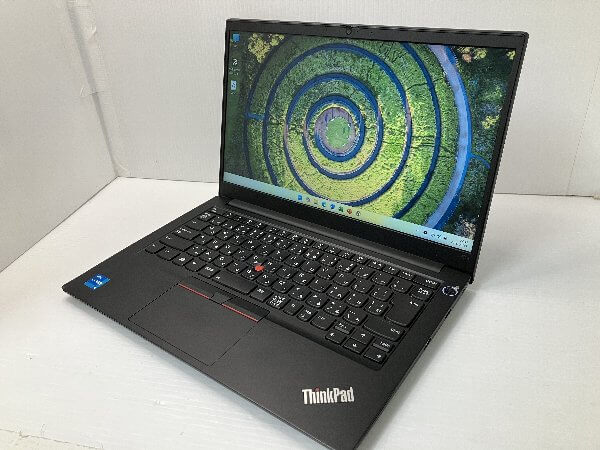

正常に起動。





充電もできています。





●事例7 E14 Gen2 20TA001NJP

電源が入りません。LEDのライトも点灯しません。





2つコントロールチップが損傷していました。



2つとも交換します。













●事例8 E14 Gen2 20TA001NJP



起動せず。ランプも点灯しない



2つコントロールチップが焼けていました。





●ThinkPad E14 Gen2



電源が入らない状態です。



マザーボード上のトランジスタを交換しました。





●E14



充電できない 以前、持ち込みで見てもらったらHPにあるようにポートが壊れているとの診断で3万ぐらいと言われたそうです。

ぐらつきが若干あります。





元のコネクタを取り外します。





交換後。







Type-C充電コネクタ不良により、ACアダプターを交換しても充電しない。 PC側充電コネクタの故障です。
