StepThinkBook14 Gen3ヒンジ部破損 カバー交換修理
ThinkBook14 Gen3のモデルは、構造的にヒンジ箇所が弱いモデルです。
意識せずにどちらか片方の液晶カバーをつかんだ状態で開閉しています。結果、片方のヒンジに力が積み重なって破損することが多いです。
ヒンジが故障する原因は以下の2つです。
・ヒンジ固定する液晶カバーのネジ受けが割れやすい
・ヒンジ動作が固くなっている
多数の修理事例があります。
この症状の場合、補修もしくは、カバー交換のどちらかで対応します。
今回はカバー交換した修理を紹介します。
事例1 液晶ヒンジ左破損
故障の内容

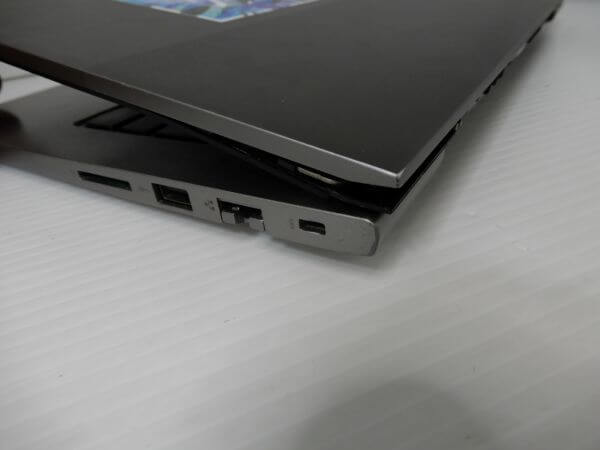

左側のヒンジが破損。露出しており、画面の開け閉め時にギシギシとなります。すぐにでも壊れそうな状態でした。
修理作業と故障原因
右側のヒンジは正常でした。分解しないと詳しい状態が分かりません。

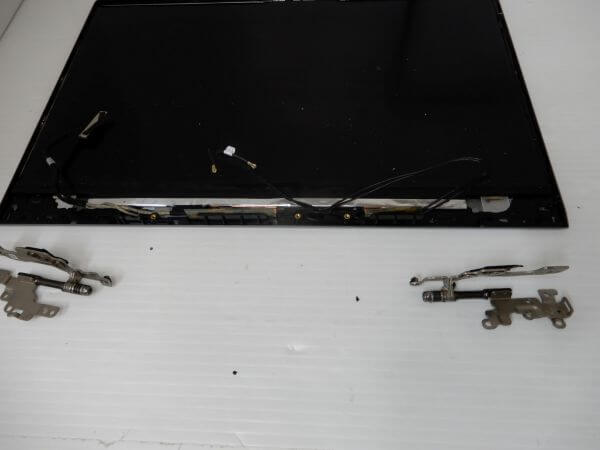

分解して調査します。

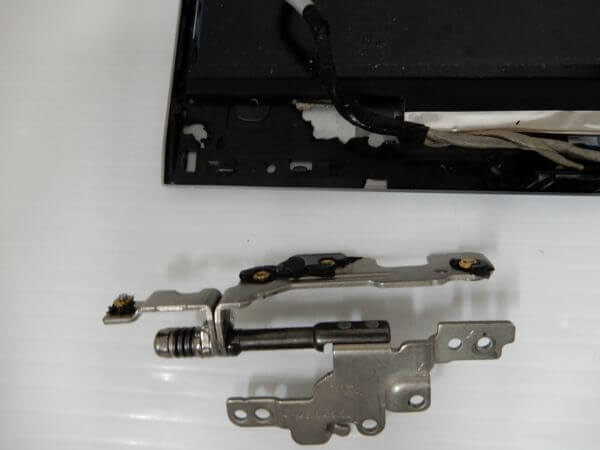

左川の液晶ヒンジを固定する箇所はネジ受けが破損しており、部品が無くなっている箇所が多い状態です。以前に修理した形跡がありました。

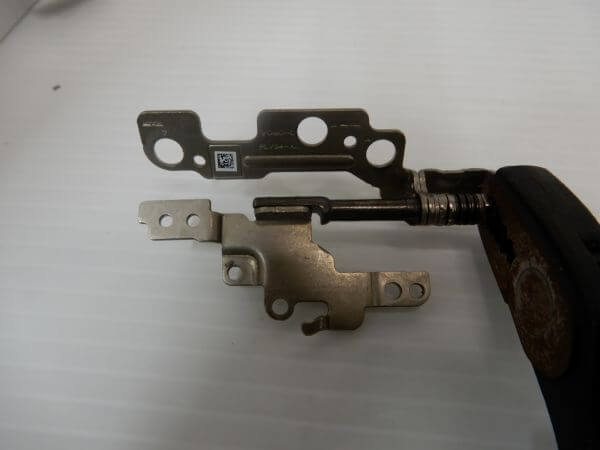

右側は正常。ねじ受け部分のアップ。
パテや接着剤で補修して組み立てを実施しましたが、開閉テスト時に再度、はがれてしまいます。
補修ができなかった原因は、欠損して部品がない箇所が多いため、完全に接着できないためです。

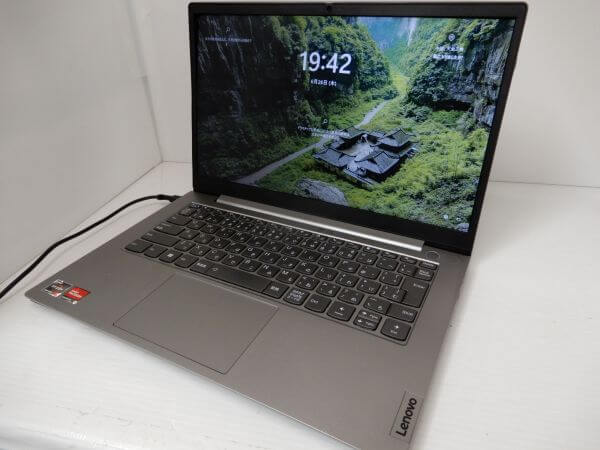

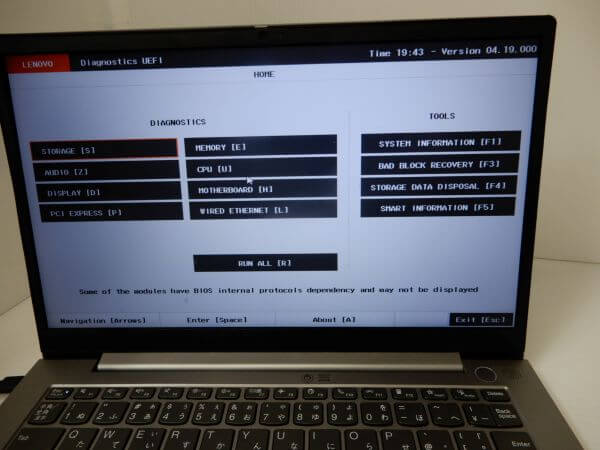

修理完了

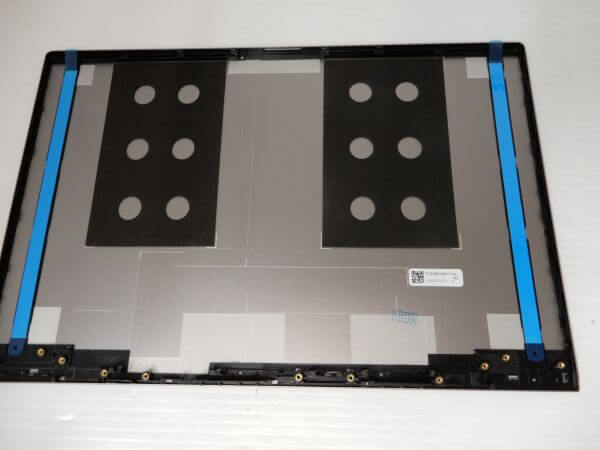

再度、補修しても同じになると予想されてためカバーごと交換しました。
事例２ 左右共に破損
故障の内容
今回は、ヒンジ左右ともに破損している事例です。右側の破損。
左側も破損。浮き上がっています。
修理作業と故障原因
右側は完全に抜け落ちていました。
左側。
左右ともに破損しているため補修しても再発する可能性が高いと判断。
カバーごと交換しました。
修理完了
左右ともにきれいに改善されました。
事例3 左のみ破損
故障の内容
左側ヒンジが破損しています。今回の修理ご依頼モデルはThinkBook 14 G3 ACL
修理作業と故障原因

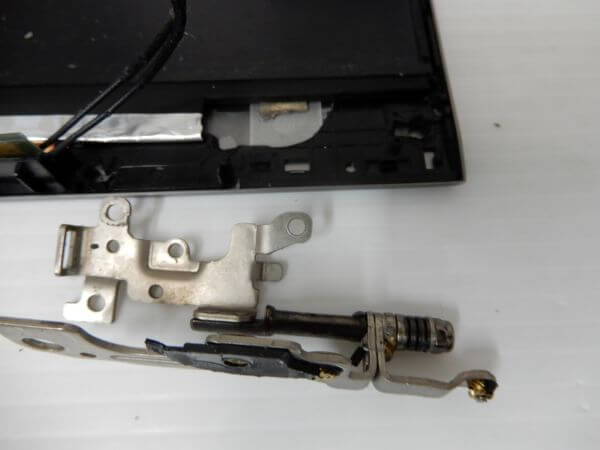

ネジ受けが破損しています。補修を試しましたが破損が大きくうまく接着出来ない事例。
再発リスクが高いと判断としたためカバーの交換を実施しました。
修理完了
事例4 右のみ破損
故障の内容

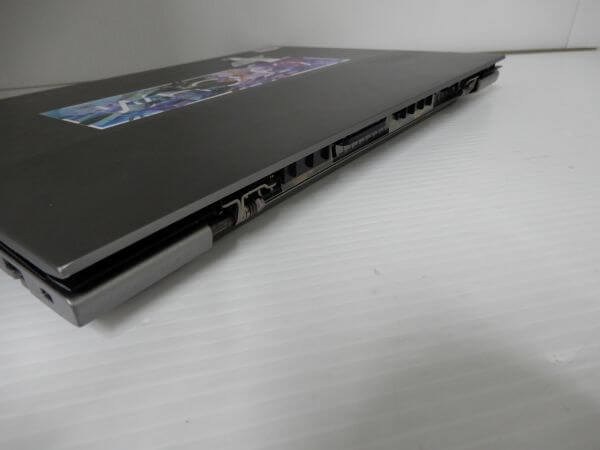

浮き上がっています。
画面を閉じた状態。隙間があります。開閉時にバキバキとなります。
故障原因
完全に抜け落ちていました。破損が大きいためカバー交換しています。
このモデルは、構造的にカバーが弱いモデルです。
ヒンジ故障の多くは、液晶の片側をつかんで開閉の癖がある方に発生しやすいです。
片側に力がかかり内部が破損いたします。中央部で開閉するようにしてください。
ヒンジ故障は、Lenovoでメーカー修理の場合、ユニット交換のため50,000円程度が概算です。
https://support.lenovo.com/jp/ja/solutions/hf000982#01
＊①作業料 ＋ ②配送料 ＋③部品代 の合計
＊過去に類似故障にて、お問い合わせいただいたお客様からの情報
弊社では破損個所のみを交換するため安価に修理が可能です。
メーカーよりも安心感・信頼感は劣りますが弊社の方が納期も短く、安価となります。
メーカー・他社との違い
メーカーの場合はユニット交換。
一般的な修理店の場合、ボルトでカバーを貫通させるなど部分補修の対応になることが多いです。
メーカー・他社と比較しても、破損が再発しないように万全な対策を行っております。
１．補修で着ない場合は、カバーを交換
元の状態に戻することが可能です。
２．ネジ受けのカバーに接着剤を添付して補強
部品の構造上、ネジ受けの製造がよくないケースがあります。
破損しないように新品の状態から接着剤で補強します。
３．ヒンジの調整
ヒンジが破損する原因がヒンジが固くなっていることが原因であることが多いです。
（ヒンジが固い→カバーに余計な力が積み重なり破損）
左右のトルクを合わて緩めることで負荷を低減させます。
４．ネジ緩み防止剤の添付
ネジが緩んでしまい、がたつきから破損するケースも多いです。緩まないようにします。
５．取付ネジの交換
モデルによりネジが小さいことが破損の要因になっていることがあります。
カバー開閉時、ヒンジへの負荷が低減されるようにオリジナルのネジを使用せず別のネジに交換します。
・元のネジ（小さい）
↓
・修理後のネジ（大きいため負荷が分散）
弊社ではヒンジ修理のご依頼は多いです。
メーカーよりも信頼感・安心感は劣りますが安価で修理が可能です。お問い合わせください。
