画面交換の手順

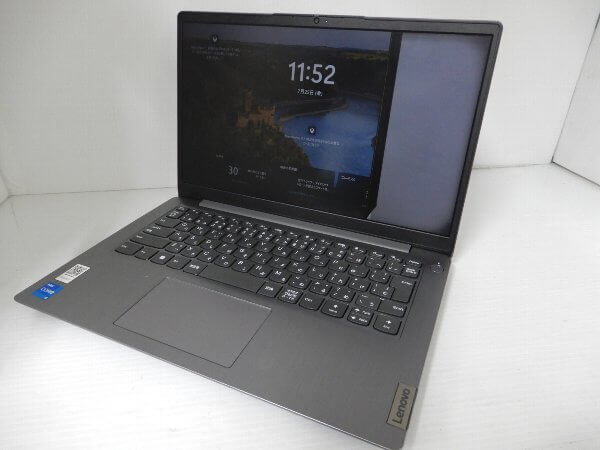

画面の上部が割れています

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

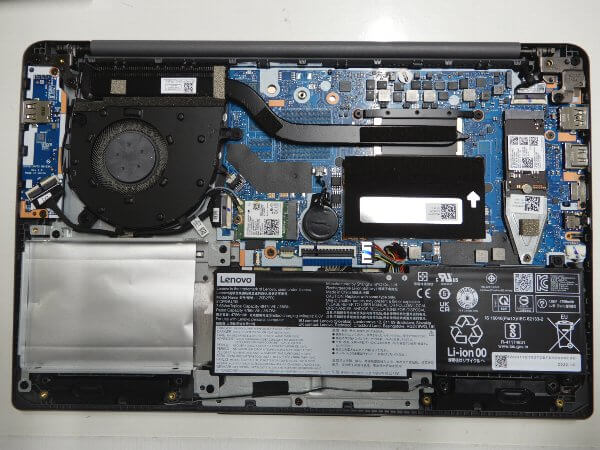

本体裏のネジ9個を取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

• ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング625円~

ヤフオク

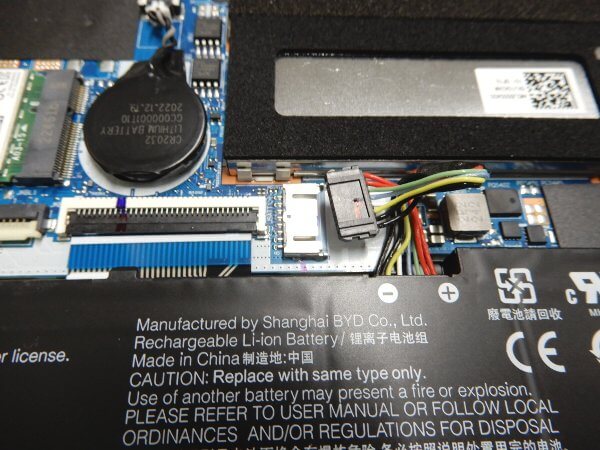

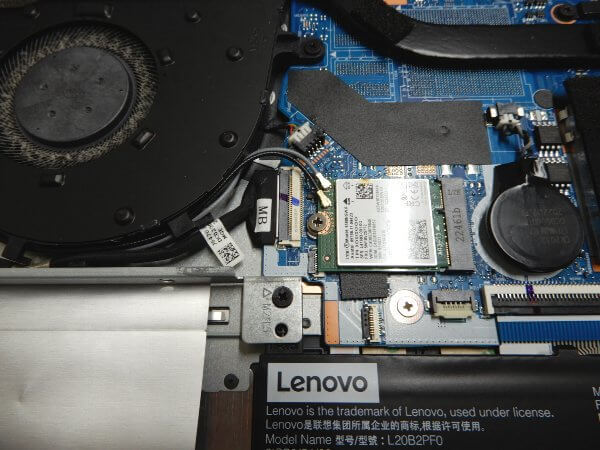

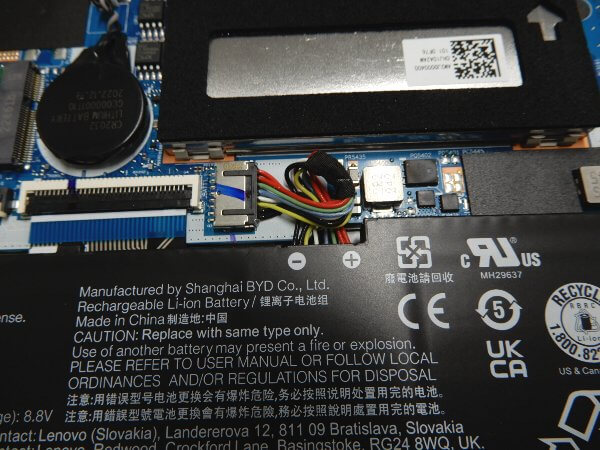

バッテリーコネクタを取り外し

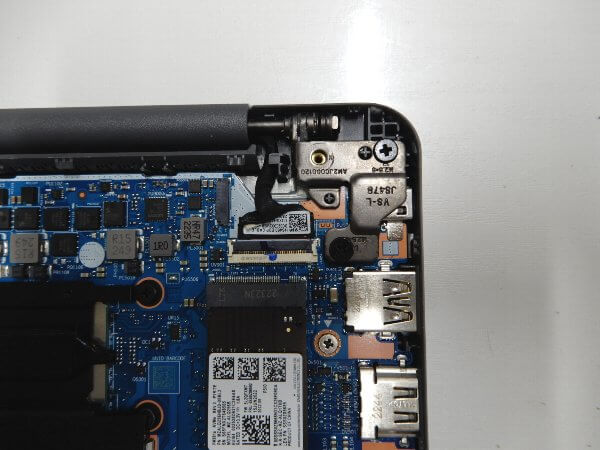

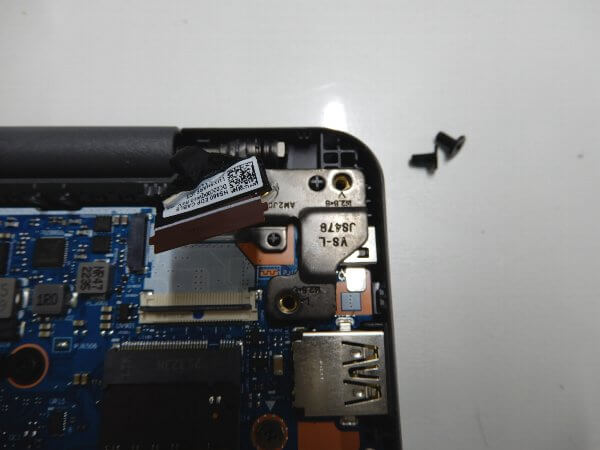

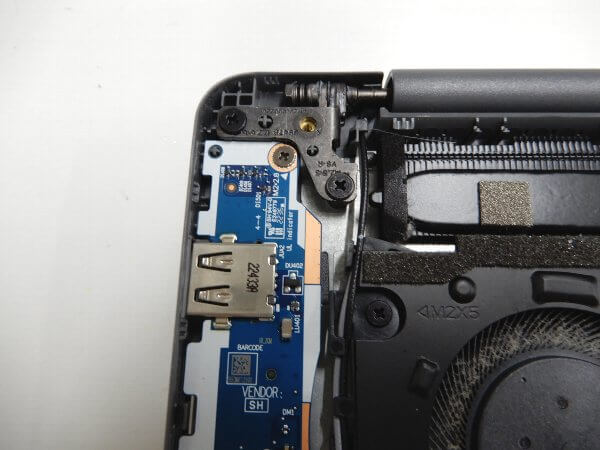

液晶ケーブルを取り外し。ヒンジを固定するネジを取り外し。

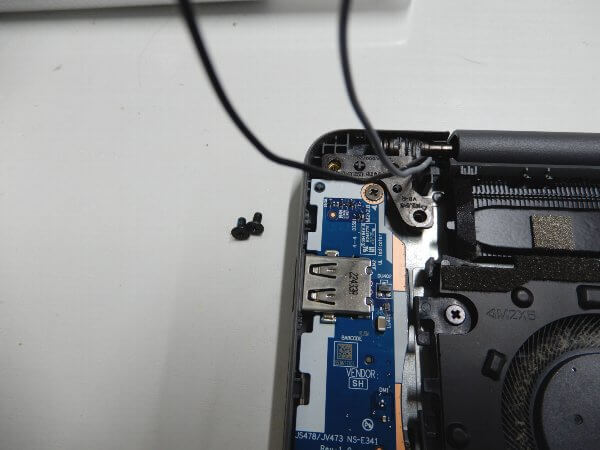

WEBカメラケーブルとヒンジ固定のネジを取り外し

WIFIコネクタを取り外し

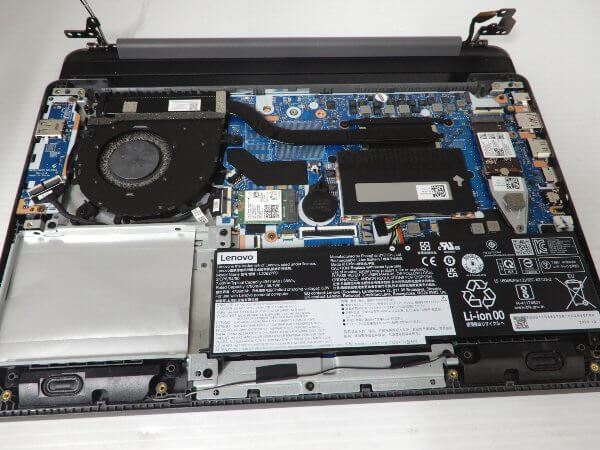

本体カバーを上にして画面を開閉すると、左右のヒンジに角度が付きます。

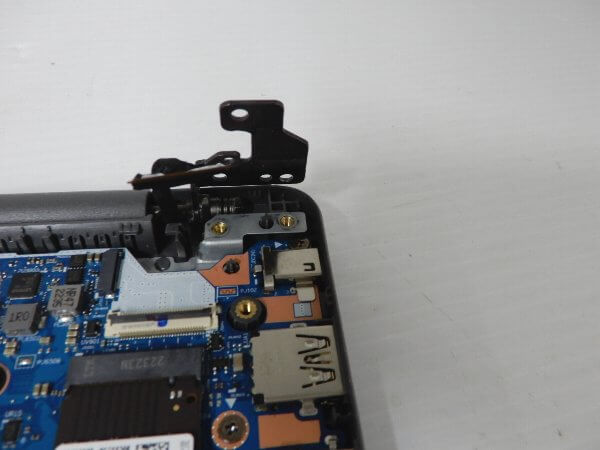

画面の開閉を元に戻す。ヒンジを指で90度まで広げます。

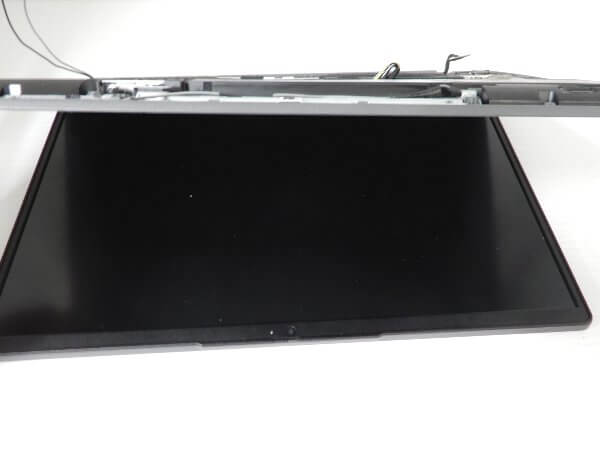

液晶ユニットをスライドして本体部分と分離。

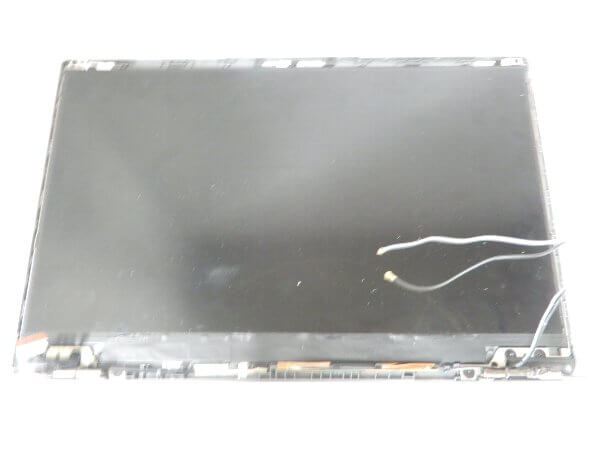

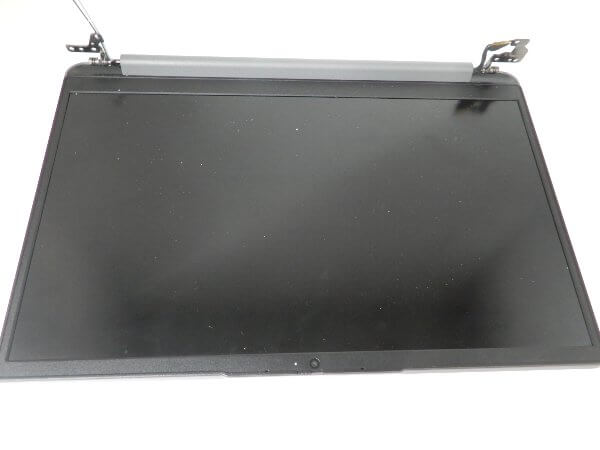

液晶パネルユニット単体に分解されました。

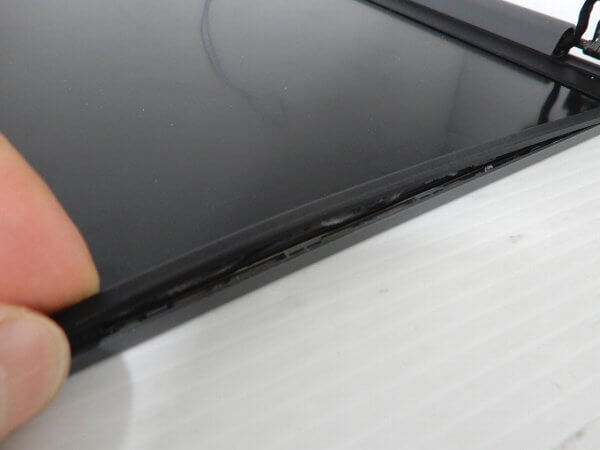

液晶カバーの隙間にヘラを入れてカバーを取り外し。両面テープで固定されています。

液晶パネルの下側のカバーにはヘラを差し込んで爪を外します。

液晶カバー取り外し用ステンレス製ヘラ

【井上工具】 ステンはがしヘラ R 20mm
Amazon自社発送　￥391円（税込）

刃幅(mm)は「　20mm　」を選択

• ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。

Amazon391円

モノタロウ1590円

アスクル1173円

楽天市場935円~

Yahooショッピング479円~

ヨドバシカメラ548円

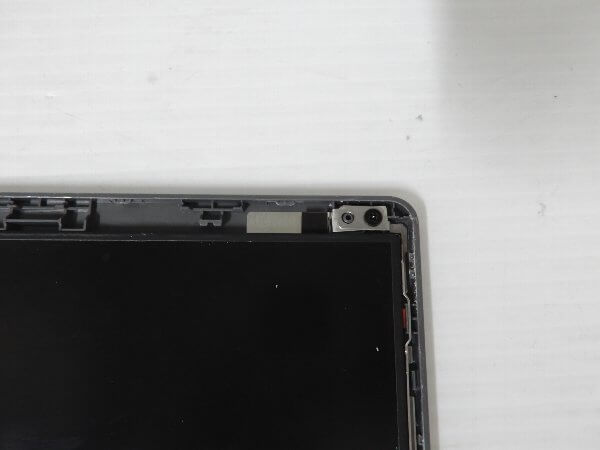

カバーを外した状態。

両面テープで液晶パネルは固定されています。左右共に一部分だけ見えるようになっています。

両面テープの先端ゴムをピンセットで引き出し。

パソコン修理用ピンセット

【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送　￥615円（税込）

• ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。

Amazon615円

モノタロウ869円

アスクル2583円

楽天市場619円~

Yahooショッピング765円~

ヨドバシカメラ710円

先端が取れたら指で真っ直ぐに引き抜きます。

両面テープは再利用。

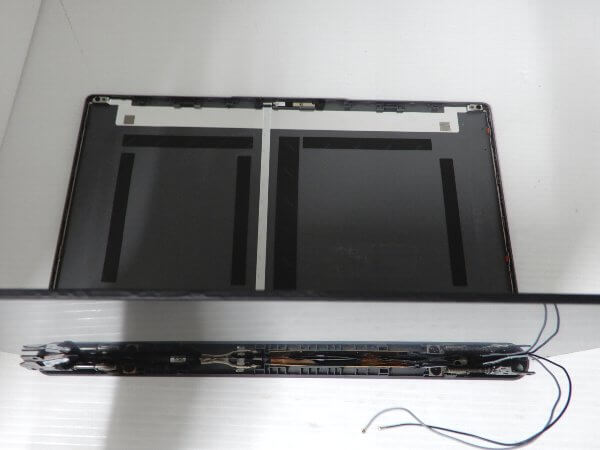

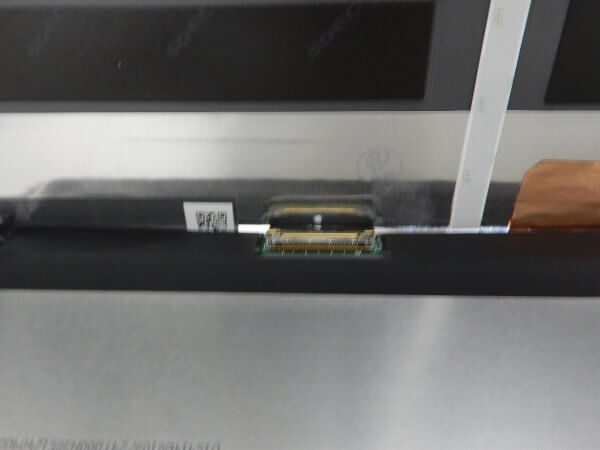

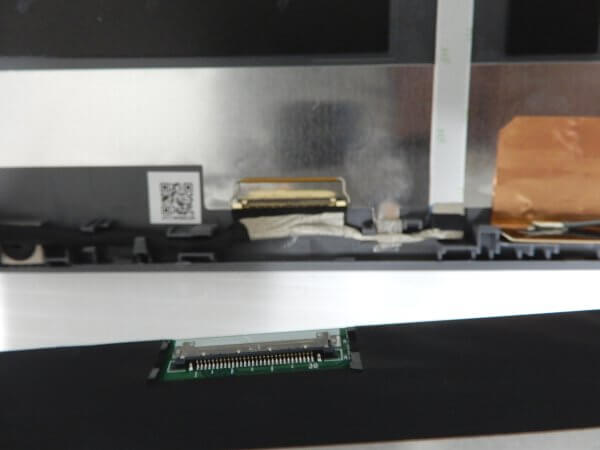

液晶パネルとカバーが分離できます。

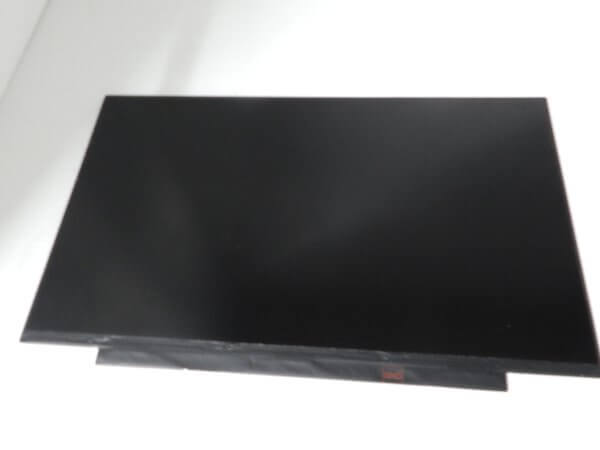

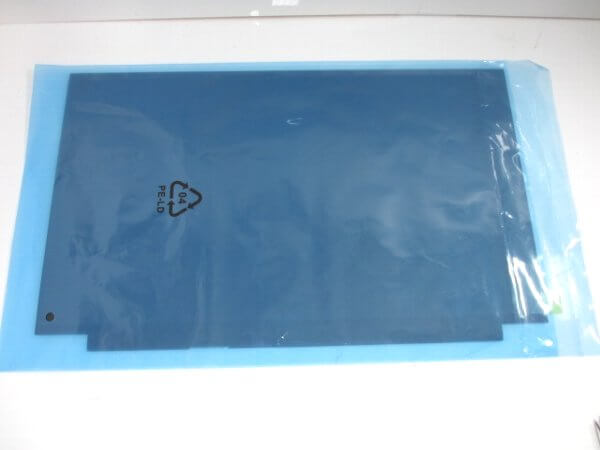

新しい液晶パネルを用意

交換用液晶パネル

Lenovo交換用14インチ液晶パネル
￥11,980円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080) が搭載。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon11,980円

楽天市場11,982円~

【関連URL】

　液晶パネル在庫検索
　液晶パネルの購入方法

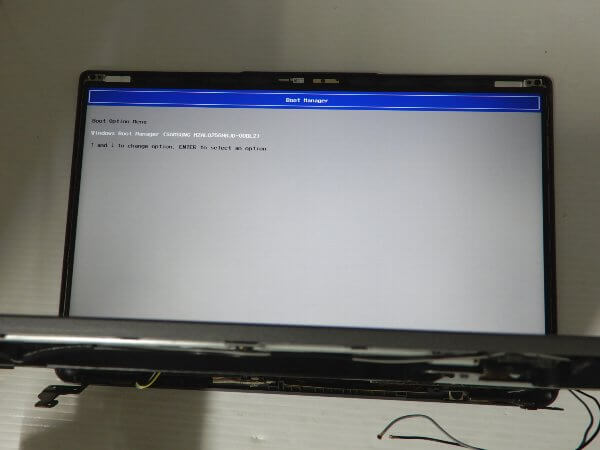

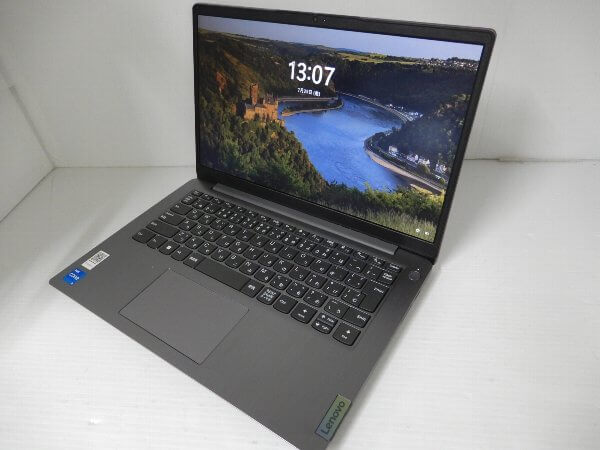

逆の手順で液晶ユニットを元に戻して組み立てて完了です。
