【　HP Elitebook 630 G9 G10を分解・液晶パネル交換修理　】

HP Elitebook 630 G9 G10の画面交換の手順

縦にスジが入っています

背面カバーを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

バッテリーコネクタを取り外し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

液晶ケーブルを取り外し

Wi-fiケーブルを取り外し

左右のヒンジ固定ネジを取り外し。液晶ユニットを上に持ち上げる

左右のヒンジを上にする。液晶ユニットスライドして取り外し

液晶カバーの隙間にヘラを入れてカバーを取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

上下左右にある両面テープを引き出す

合計4つ。再利用するため綺麗な状態にする

液晶ケーブルを取り外し

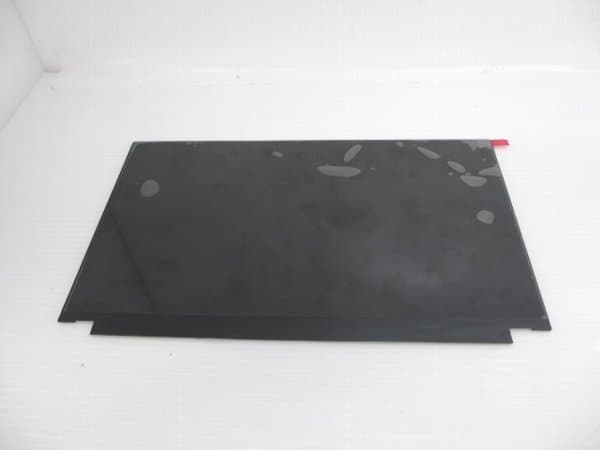

新しい液晶パネルを用意

交換用液晶パネル

HP Elitebook 630 G9 G10修理交換用の液晶パネル￥12,680円（税込）

• 13インチモデル。表面が非光沢品質。解像度はFHD (1920 x 1080)。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon12,680円

楽天市場13,178円~

逆の手順で組み立て。正常表示されました
