Lenovo 起動しないマザーボード修理事例



LENOVOの起動しない症状のマザーボード修理・補修の事例です。



ほとんどのケースでチップの補修で対応いたします。

交換の方が簡単ですが、チップ補修の方が安価で修理できます。



LENOVO B51-80 80LM001QJP



電源も入らず、LEDも点灯していません。





補修ができない故障でした。

マザーボードの部分補修は断念。



マザーボードの交換を行いました。

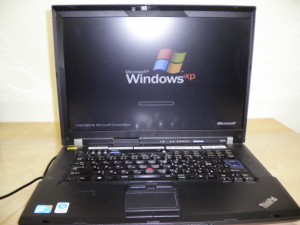

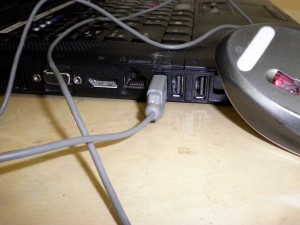

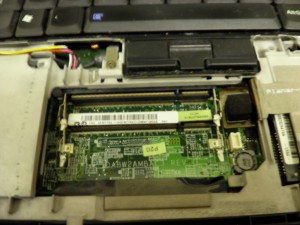

LENOVO T410



電源を押してもLEDだけが付いて起動しません。



この機種は、電源が入らなくなる故障は多いです。

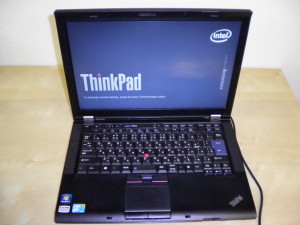

チップ単位の修理で完了。

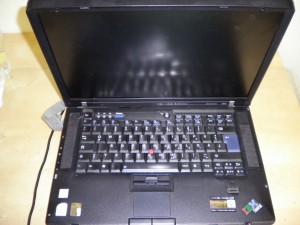

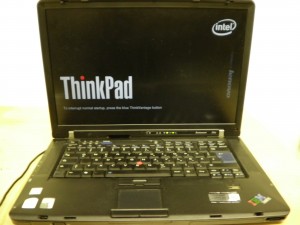

LENOVO Z61p





申告症状は、PCがかなり熱くなって通電しなくなるというもの。





FAN故障の症状ですが、交換しても改善しません。



マザーボードの交換をせず、チップ単位の修理で完了。

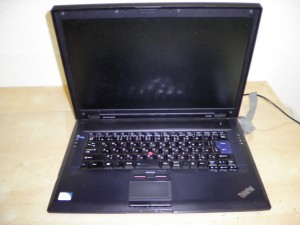

LENOVO SL500



電源ボタンを押して電源は入りますがハードディスクにアクセスしにいかないのでWindowsが立ち上がりません。

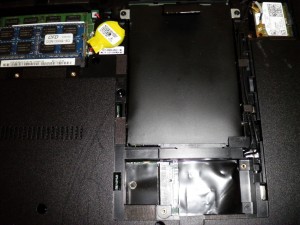

今回の故障は、ケーブルは存在せず、マザーボードに直接、接続されるタイプ。

HDDをチェックしても正常。



BIOSでもHDDが認識されていません。

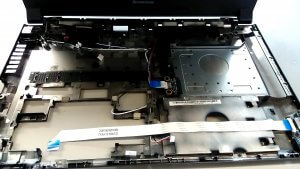

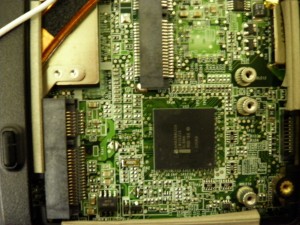

マザーボードを調査



マザーボード側のチップ補修で回復しています。

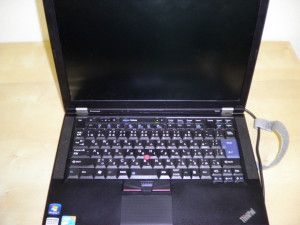

LENOVO T440S



DSC00074_meitu_2

症状は、ランダムに電源が突然落ちるということ。



Photoshop、Illustrator、Dreamweaverなどを使っていて大丈夫なときもあれば、ブラウジングだけで落ちてしまうときもあるようです。



まず負荷テストでパソコンをチェック。

パソコンの温度は異常があると、ファンの回転スピードは遅くなります。

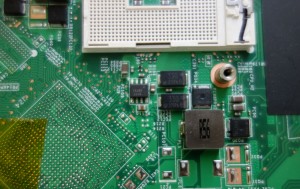

温度制御チップの不良が確認。温度制御回路を修理。

DSC00075_meitu_3



連続負荷テストでも電源が落ちず、修理完了です。

DSC00073_meitu_1

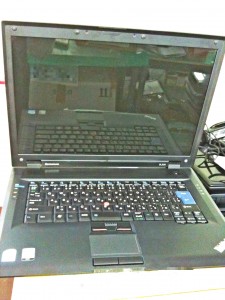

LENOVO SL500 2746-CTO



IMG_1854_meitu_1

電源を入れると突然、画面が暗くなり、それ以降、起動は正常だが画面が暗くなってしまいます。





電子部品の焼損と判明。

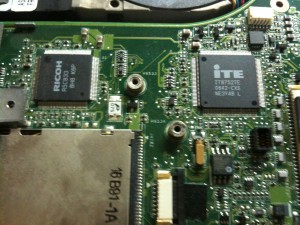

IMG_1850

焼損したチップを交換。

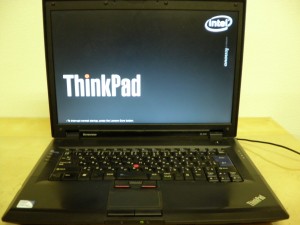

画面が正常に表示され、正常に起動できました。

IMG_1856_meitu_2





LENOVO U160



縦スジの縞模様の画面になっています。







マザーボードのグラフィックチップ(GPU、ビデオ)交換、

再実装を行って正常起動確認できました。







LENOVO U310 4375-93J



DSC00020_meitu_5



電源のボタンを押すと、電源が入り、LEDも点灯、ファンも正常状態ですが、画面が真っ暗な状態。



以前、同じ症状の案件があり、故障はグラフィックカードでした。

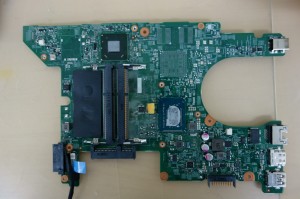

今回もグラフィックカードの故障と判断。まずマザーボートを検査しました。



DSC00022_meitu_8



しかし、測定の結果を見ると、グラフィックカードは異常がありません。



ほかのチップをチェックします。

電圧のテスター結果によって、Biosの故障と判明しました。



DSC00021_meitu_7



補修にて通常起動できています。

DSC00019_meitu_6

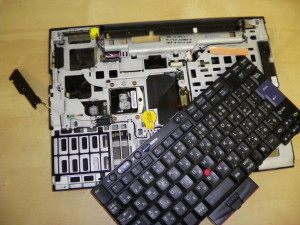

LENOVO X220 タブレット



電源スイッチを押してもそのまますぐに電源が落ちます。







マザーボードの交換をせず、チップ単位の修理で完了。







LENOVO X201



起動直後からブルー画面。





通常、このようなケースはHDD故障がほとんどです。



今回は、HDD交換してリカバリを行っても

症状が変わらないと言うことでご依頼いただきました。





赤い箇所のチップを交換しました。





マザーボードの交換をせずチップ単位の修理で完了。





LENOVO E420



電源を入れてもLEDすら付かない症状。



起動しなくなる症状が非常に多い機種です。



たまにDCジャックボードを交換するだけで改善することもありますが

マザーボード自体の故障であることがほとんどです。





マザーボードの交換をせず、チップ単位の修理で完了です。





LENOVO E520



ファンが回転せず、LEDも点灯しません。





まず電源の周りを検査しましたが、異状はありません。



次にマザーボードをチェックすると電力を供給されていないため給電の電子回路の故障と判断。

DSC00042_meitu_11

電子回路チップ交換して、修理完了です。



電源も入り、画面、ファンなども正常。

DSC00046_meitu_10





水没したパソコンの修理事例です。





LENOVO G570 4334



キーボード上に牛乳をこぼして電源が入らなくなったとのこと。





液体の故障でも腐食orショートしている箇所は一部分であることが多いです。

100%完全修理とは言えませんが、限りなく使用できます。





今回はチップ単位で交換修理できました。





LENOVO G580 2689



作業中に飲料がキーボードにかかってしまったとのこと。LEDは点くものの起動しません。



調べたところクリックボタン下の基盤に腐食が発見されました。

洗浄処置して起動OKとなりました。

パソコンお直し隊 LENOVO G580-2689

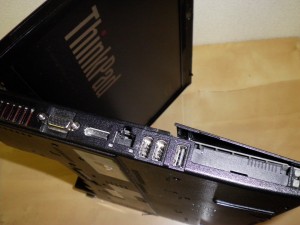

LENOVO R500



USBのポート修理の依頼をいただくことがあります。

パソコン機体の側のUSBポートが一つUSBを認識できない症状です。







症状は、USB 損傷 破損



マザーボードを分解します。

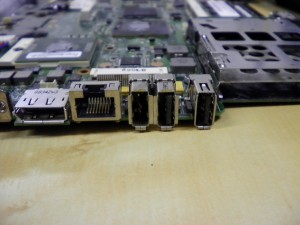

USBコネクタ交換することで正常に起動しました。





修理後、正常に起動しています。テストも正常です。







LENOVOの一体型 パソコンの修理事例です。

ノートパソコンだけでなく、デスクトップ機も対応可能です。今回のケースではマザーボードのコンデンサ不良でした。





LENOVO IdeaCentre B320 77601JJ





症状は、全く起動せず、HDは動いているけど

明るい黒画面のまま、電源もオレンジのまま10分ほどすればダウン。



このような場合、マザーボード側に問題があるためマザーボードを分解します。



マザーボードのチップ(ICチップ)とコンデンサ交換を行って正常に起動しました。





テレビの視聴も正常です。









LENOVO E520 1143-GQJ



電源が入らない症状でご依頼。

このモデルではよくある症状です。



このモデルは補修しても再発するも低くないのと、たまたま在庫のマザーボードがあったため交換を行いました。



元々のPCはCPUがCore i3-2350M 2.30GHzでしたが
在庫のマザーボード付きCPUはCore i5 2450M 2.50GHzと上位のモデル。



スペックアップする形でマザーボードを交換。



交換後のテストを実施します。



全体テストにて、タッチパットや有線LANが無効の設定になっていました。

テスト時のみ設定をONにして動作も正常であることを確認。

その他、無線やカードスロット部のテストも正常のため完了となりました。





LENOVO S20-30 20421



東京都町田市のお客様です。

電源を入れても画面真っ暗、ランプとFANの回転は確認できます。

マザーボード不良の症状ですので交換します。



マザーボード交換後、無事に起動しました。





LENOVO G50-30





北海道のお客様です。

症状:LEDは点灯するが電源が入らない。起動しない。

本体内部に破片有り。からから音あり。



マザーの電子回路修理とテスト行います。

・OS環境:ログオン画面まで。PW確認中。元のHDD

・P2 サスペンド : 動作OK

・P3 照度調整 : ログイン、ログオン画面で複数の段階ごとup、down正常

・P5 スピーカー : 左右からOK

・K2 キーボード : notepad等で動作確認OK

・K3 タッチ・クリック : 動作OK

・L2 無線ネットワーク認識 : ネット接続OK

・M1 CD開閉のみ確認

・M2 バッテリー : 放電、充電OK

・M4 DCジャック : 動き正常

・P2 シャットダウン⇒電源ON : OK

・OS:Win8or8.1



内部の破損破片も除去され、正常にテスト終了し

作業完了です。
