Step即日持込対応 Latitude 3540 液晶修理
同じ構造のモデル一覧
その他モデルでも液晶フレーム、キーボード、カバーの形状が同じなら同じように交換できる可能性が高いです。
違うモデルでも交換できた場合は構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶フレーム
WEBカメラとフレームが同じか確認
キーボード
キーボードの枠や電源ボタンを確認
カバー
ネジ位置とFANの排気口を確認
問い合わせ
見積・来店予約はフォームから入力ください。在庫確認や即日修理も可能。
画面交換の手順

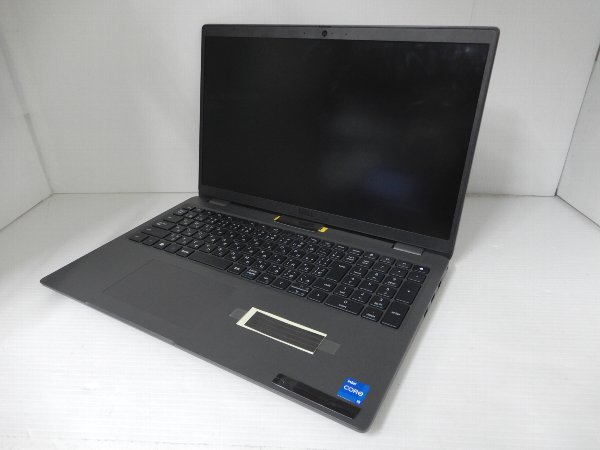

画面の上部が割れています
【関連URL】
液晶パネル故障のサンプル画像事例集
モデル・症状別の故障事例を検索

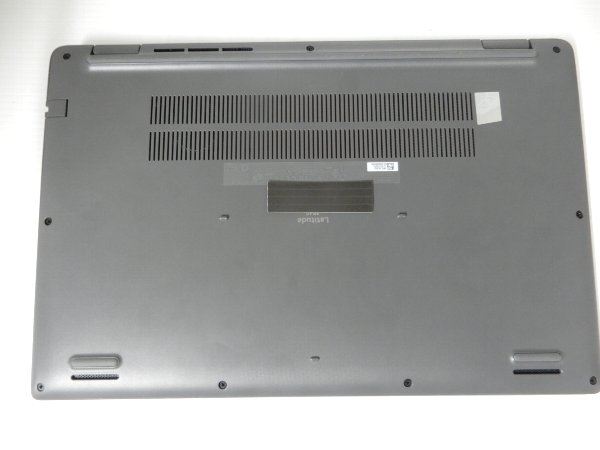

本体裏のネジ9個を取り外し
ノートパソコン向け（15インチ以下）ドライバー
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
-
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

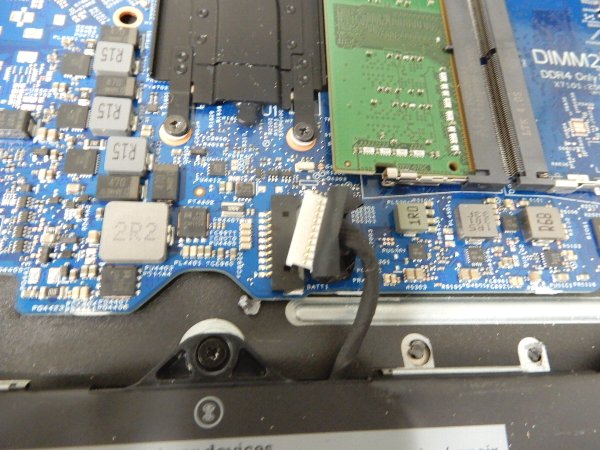

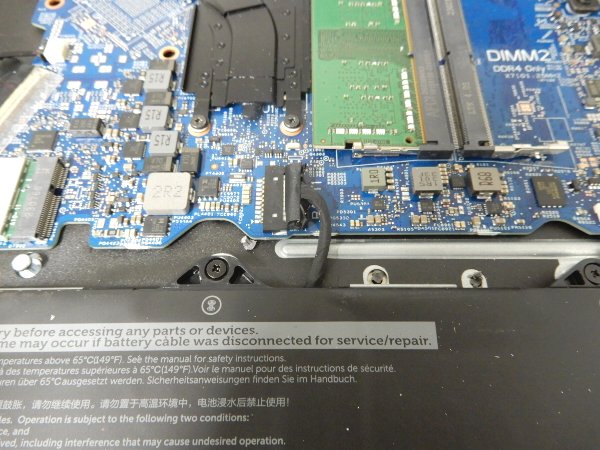

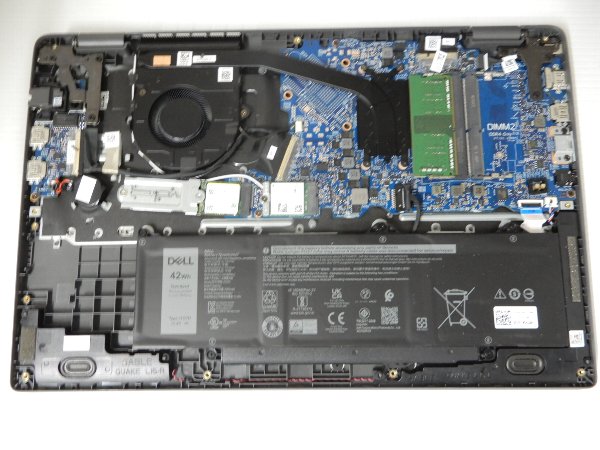

バッテリーコネクタを取り外し

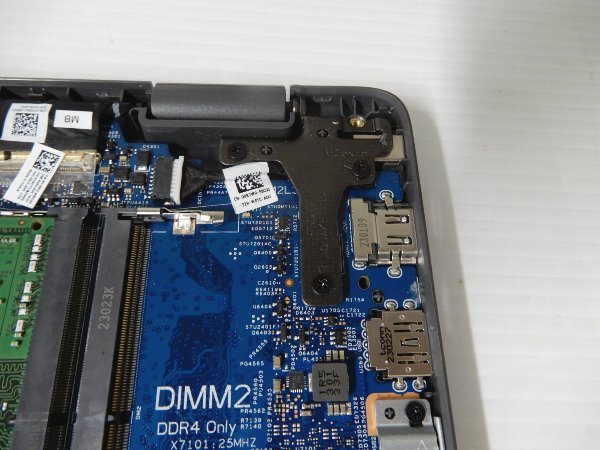

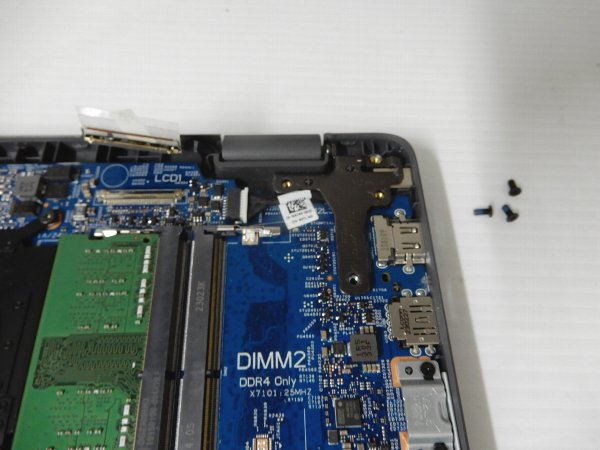

液晶ケーブルを取り外し。ヒンジを固定するネジを取り外し。

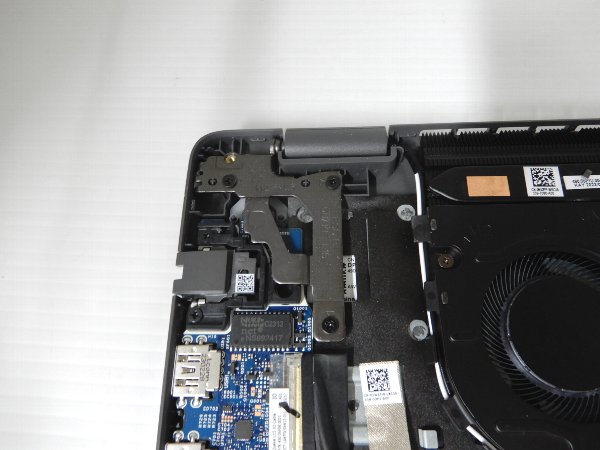

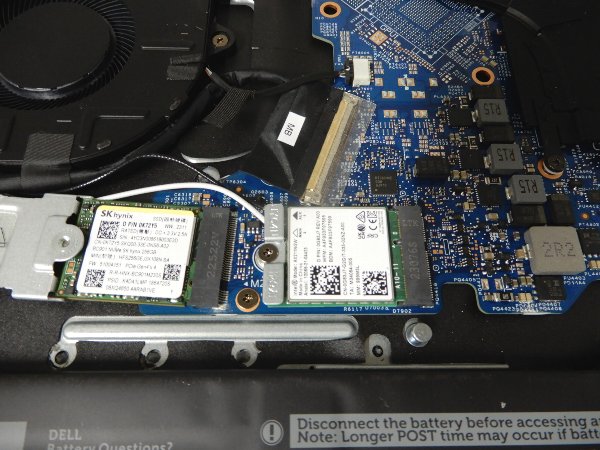

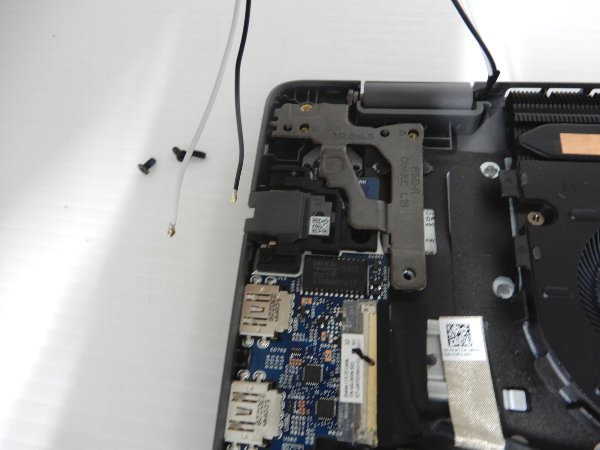

WEBカメラケーブル。WIFIコネクタ。ヒンジ固定のネジを取り外し

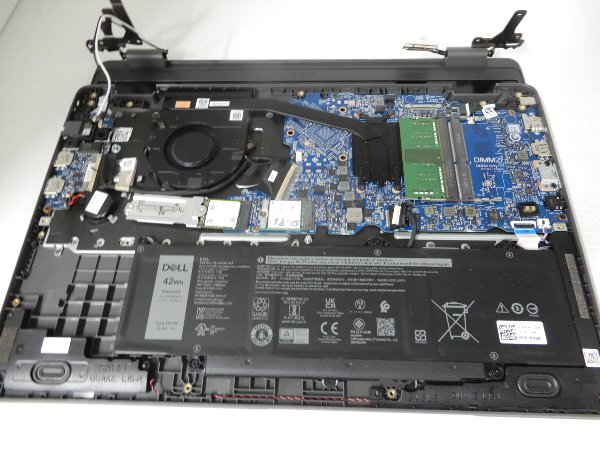

本体カバーを上にして画面を開閉すると、左右のヒンジに角度が付きます。

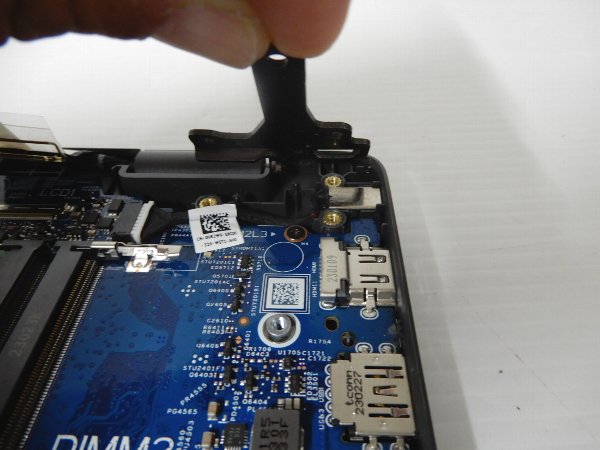

画面の開閉を元に戻す。ヒンジを指で90度まで広げます。

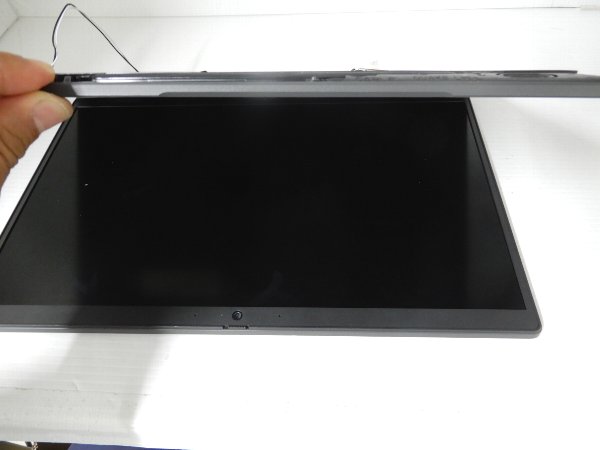

液晶ユニットをスライドして本体部分と分離。

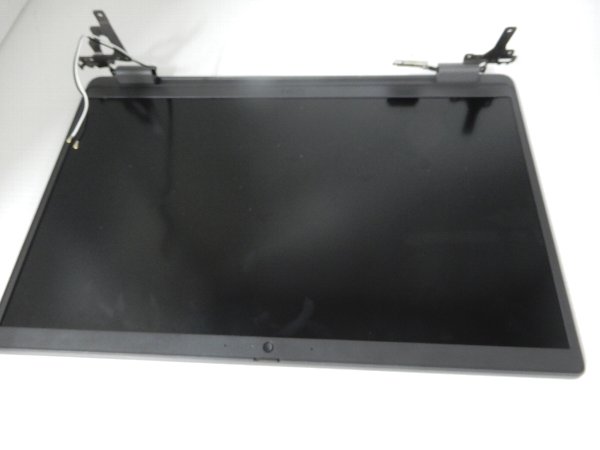

液晶パネルユニット単体に分解されました。

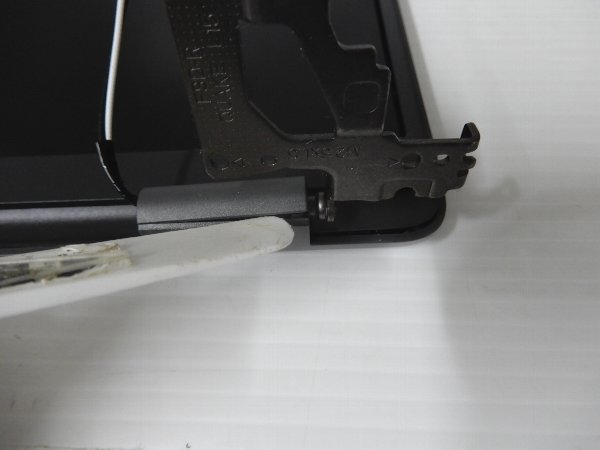

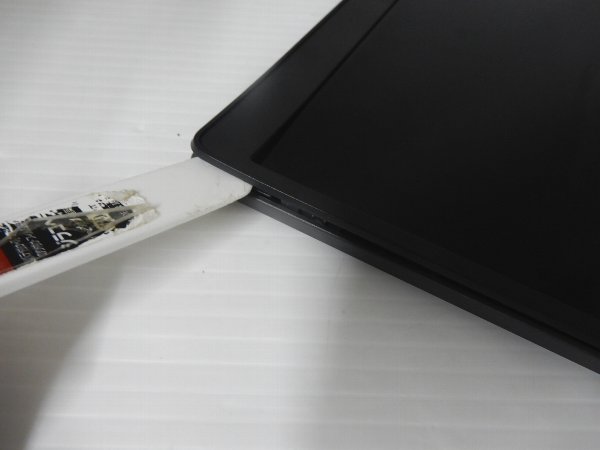

液晶カバーの隙間にヘラを入れてカバーを取り外し。両面テープで固定されています。
液晶カバー取り外し用ステンレス製ヘラ
Amazon自社発送 ￥391円（税込）
刃幅(mm)は「 20mm 」を選択
- ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。

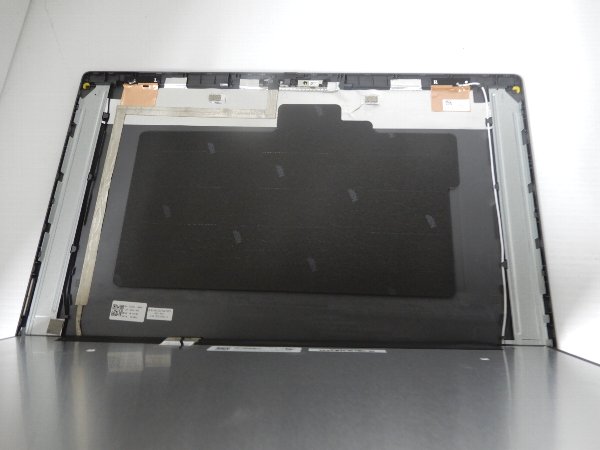

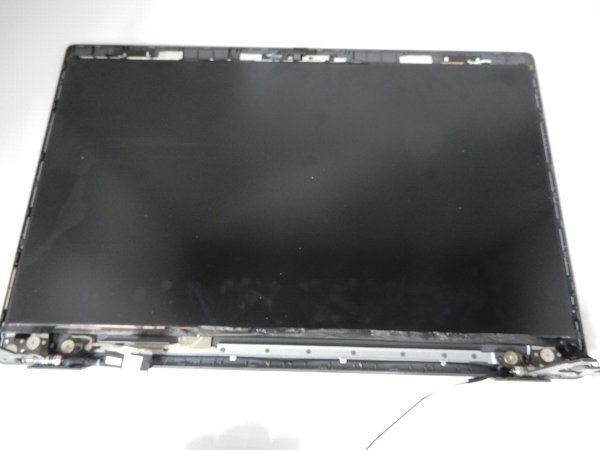

カバーを外した状態。

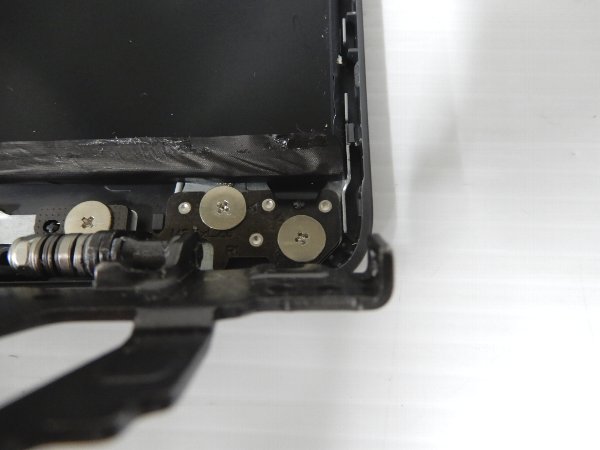

両面テープで液晶パネルは固定されています。左右共に一部分だけ見えるようになっています。

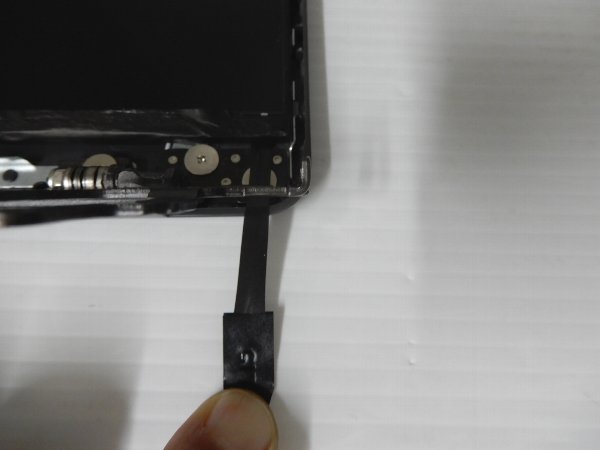

両面テープの先端ゴムをピンセットで引き出し。
パソコン修理用ピンセット
- ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。

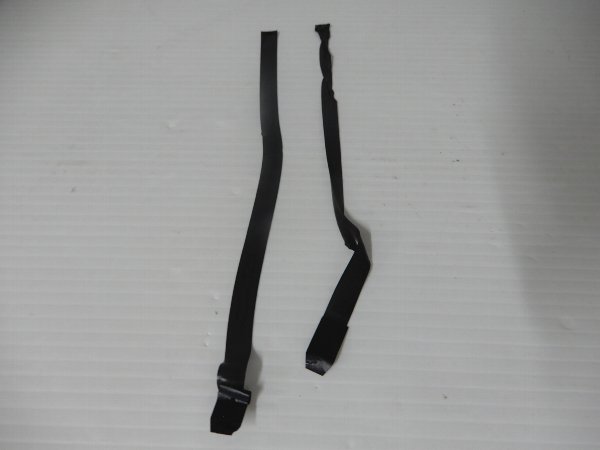

先端が取れたら指で真っ直ぐに引き抜きます。
両面テープは再利用。
液晶パネルとカバーが分離できます。

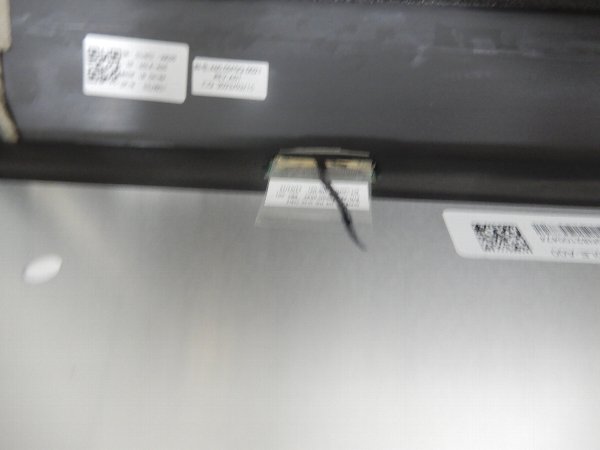

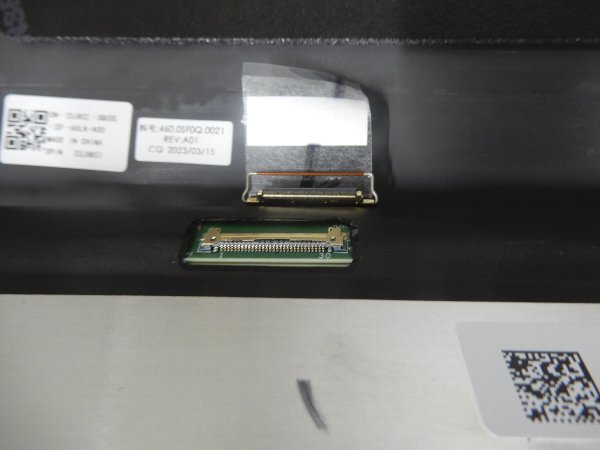

液晶パネルから液晶ケーブルを取り外し。
ケーブルは固定するロック金具を解除して取り外し。

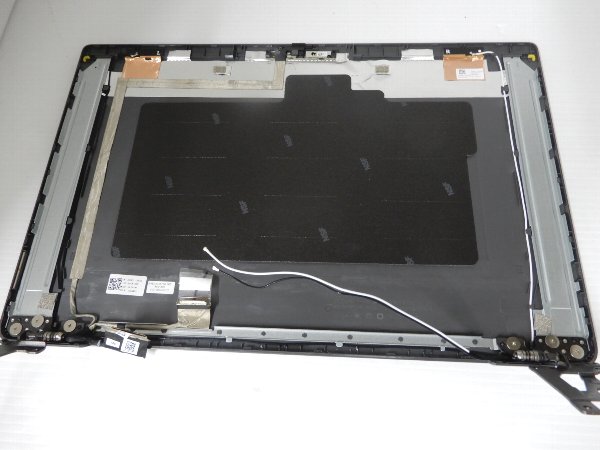

液晶パネルを取り外して液晶カバー単体に。

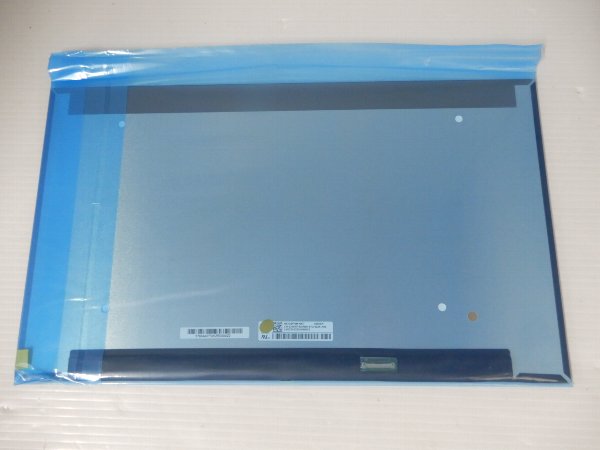

新しい液晶パネルを用意
交換用液晶パネル
- 表面が非光沢品質。解像度はFHD (1920 x 1080) が搭載。形状が長方形タイプを選択。
仮組の状態で表示をテスト。この時は液晶ケーブルとアダプタのみ接続でも構いません。WEBカメラ用のケーブルは接続不要
液晶ケーブルを絶縁テープで貼り付け
パソコン用絶縁テープ
Amazon自社発送 ￥1,009円（税込）
幅(mm)は「 12mm 」を選択
- 厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
液晶ベゼルに付いていた両面テープが取れてしまったら、別の両面テープを取り付け。
薄くて加工が容易な両面テープ
Amazon自社発送 ￥1,009円（税込）
-
簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。

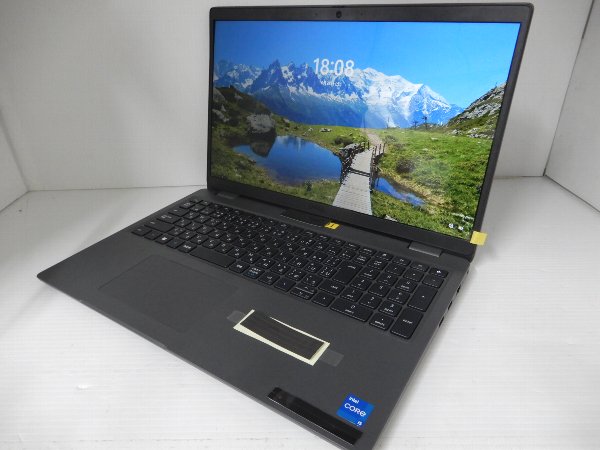

逆の手順で液晶ユニットを元に戻して組み立てて完了です。
