【　AH77/Y WA3/Z タッチパネルを分解・液晶パネル交換修理　】

AH77/Yの液晶パネル修理動画

AH77/Yの画面交換の手順

画面は割れていませんが画面に何も表示されません。

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

面、細いカバー下のネジを取り外し、本体カバーを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

バッテリーを取り外し

カバーを取り外し

Wi-fiケーブルを取り外し

液晶ユニットに繋がっているケーブルを取り外し

左右のヒンジ固定ネジを取り外し

ヒンジを上向きにし、液晶ユニットと本体を分離

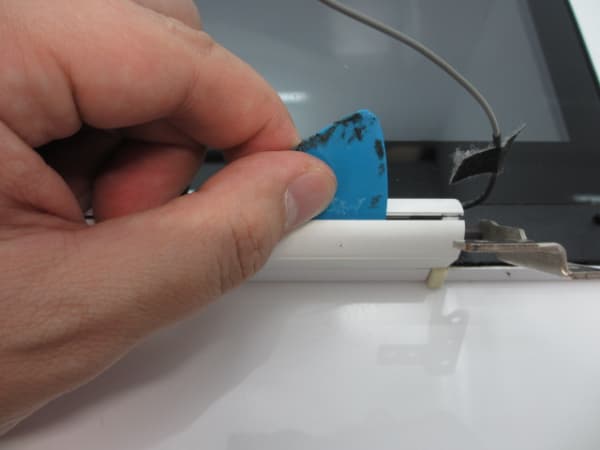

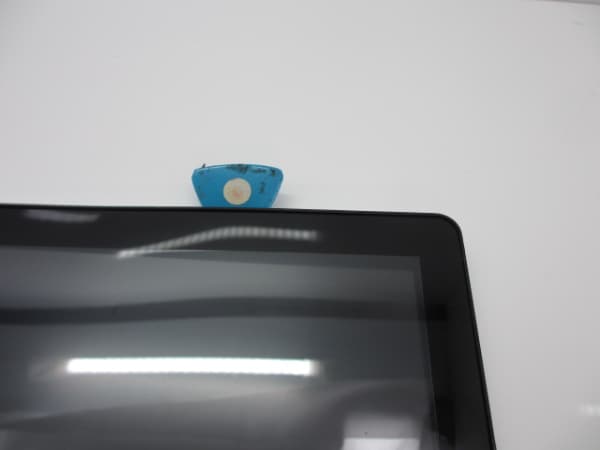

液晶フレームを取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

液晶パネルを固定する上下左右4つのネジを取り外し

新しい液晶パネルを用意

交換用液晶パネル

修理交換用の液晶パネル￥14,000円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080)。上下にネジ取り付け用のブラケットがあるタイプを選択。

Amazon14,000円

楽天市場14,000円

液晶パネルを交換。仮組の状態でアダプタだけを接続して表示をテスト

逆の手順で組み立て。正常表示されました
