【　Lenovo S340-13IMLを分解・液晶パネル交換修理　】

Lenovo公式 メンテンスマニュアル

　PDF版
　LCD パネル/ヒンジの取り外し・交換動画

Lenovo S340-13IMLの画面交換の手順

左半分が見えません

本体裏のカバーネジ10個を取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

バッテリーコネクタを取り外し

液晶パネルユニットを固定する右のネジと液晶ケーブルを取り外し

液晶パネルユニットを固定する左のネジを取り外し

液晶パネルユニットを途中まで開閉。ヒンジを曲がります

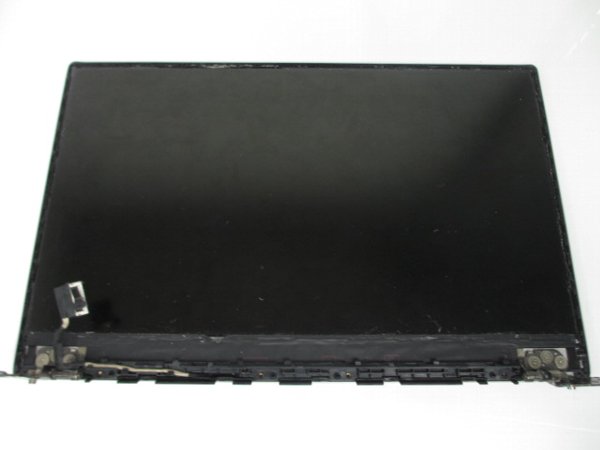

ヒンジを手で直角まで曲げて液晶ユニットをスライドして取り外し

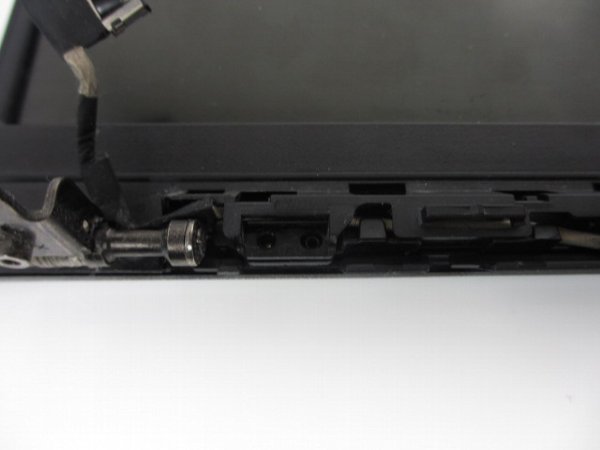

ヒンジカバーを右にスライドして取り外し

液晶カバーのネジを取り外し

液晶パネルのカバー隙間にヘラを入れてカバーを取り外し

液晶カバー取り外し用ステンレス製ヘラ

【井上工具】 ステンはがしヘラ R 20mmAmazon自社発送　￥391円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。

Amazon391円

モノタロウ1590円

アスクル1173円

楽天市場935円~

Yahooショッピング479円~

ヨドバシカメラ548円

左右下にある両面テープを引き出す

液晶ケーブルを取り外す

交換用液晶パネルを用意

交換用液晶パネル

S340-13IML修理交換用の液晶パネル￥10,000円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080)。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon10,000円

楽天市場12,518円~

Yahooショッピング10,000円~

逆の手順で組み立て。正常表示されました
