【　Lenovo Ideapad 330-17IKBを分解・液晶パネル交換修理　】

Lenovo公式 メンテンスマニュアル

　PDF版

Lenovo Ideapad 330-17IKBの画面交換の手順

完全に割れて何も表示されません

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

本体カバーの15個を取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

バッテリーコネクタを取り外し

液晶ケーブルを取り外し

WIFIケーブルの配線を取り外し

左右のヒンジを固定しているネジ（3つづつ）を取り外し。ヒンジを上向きにする

スライドさせて液晶ユニットと本体を分離

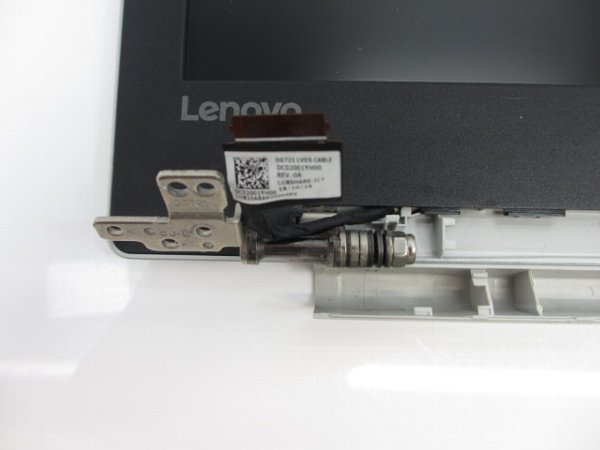

液晶ユニット下のカバーをスライドさせて取り外し（爪で固定されています）

ケーブル類の位置を記録のため撮影

液晶カバーの隙間からヘラを入れてスライド

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

液晶カバーとヒンジカバーを取り外した状態

液晶パネルを固定している上下左右のネジ4つを取り外し

液晶ケーブルを取り外す

新しい液晶パネルを用意

液晶ケーブルだけを接続

アダプタだけを接続して表示をテスト。

液晶ケーブルを絶縁テープで固定

パソコン修理用ピンセット

【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送　￥615円（税込）

•
  ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。

Amazon615円

モノタロウ869円

アスクル2583円

楽天市場619円~

Yahooショッピング765円~

ヨドバシカメラ710円

交換用液晶パネル

Ideapad 330-17IKB修理交換用の液晶パネル￥9,000円（税込）

• 表面が非光沢品質。解像度は1600 X 900。上下にネジ取り付け用のブラケットがあるタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon9,000円

新しい液晶と交換。逆の手順で取り付けます。完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

逆の手順で組み立て。正常表示されました
