同じ構造のモデル一覧
T470 (20HD, 20HE, 20JM, 20JN)
T480 (20L5, 20L6)
T480 20L5-CTO1WW
液晶フレーム、キーボード、カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。
記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶フレーム
WEBカメラとフレームが同じか確認
キーボード
キーボードの枠や電源ボタンを確認
カバー
ネジ位置とFANの排気口を確認
即日修理対応モデル
見積・来店予約フォームから入力ください。即日修理対応できます。
Lenovo T480 20L5-CTO1WWの液晶パネル修理動画
Lenovo公式 メンテンスマニュアル
Lenovo T480 20L5-CTO1WWの画面交換の手順
画面の中央にスジが入ります。
【関連URL】
液晶パネル故障のサンプル画像事例集
モデル・症状別の故障事例を検索
バッテリーを取り外し
本体カバーのネジ6個を取り外し
ノートパソコン向け（15インチ以下）ドライバー
【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
バッテリーコネクタを取り外し

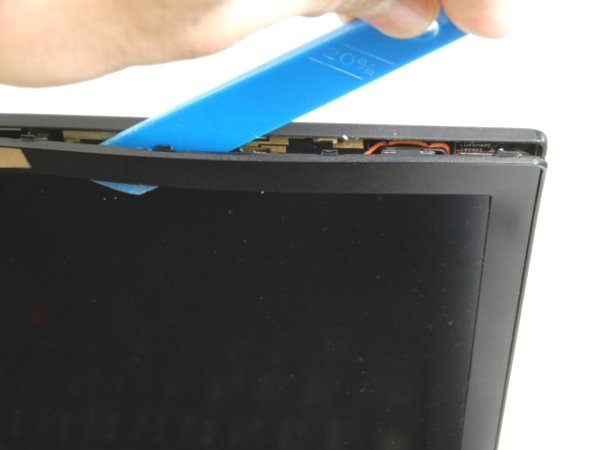

液晶カバーの隙間、左右からヘラを入れてスライド
液晶カバー取り外し用ヘラ
【井上工具】ジラコヘラ 20mmAmazon自社発送 ￥67円（税込）
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。
両面テープで固定されています。取り外し
液晶カバーの下側は両面テープで固定されています。はがしヘラを使って隙間からスライド
液晶カバー取り外し用ステンレス製ヘラ
【井上工具】 ステンはがしヘラ R 20mmAmazon自社発送 ￥391円（税込）
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。

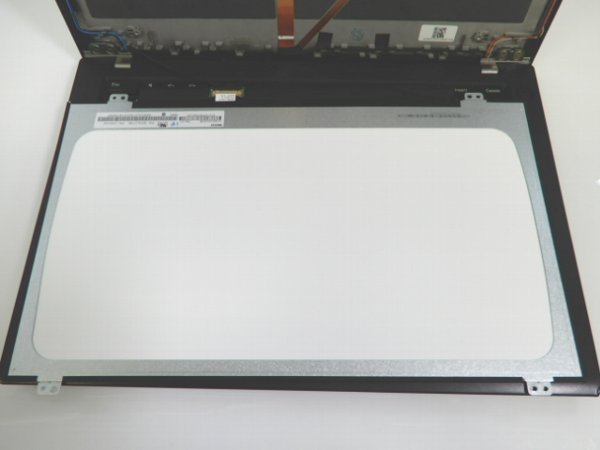

液晶パネルを固定しているネジ4つを取り外し
液晶ケーブルを固定している爪を外してケーブルを取り外し
新しい液晶パネルを用意
交換用液晶パネル
T470 T480修理交換用の液晶パネル￥10,500円（税込）
- 14インチモデル。表面が非光沢品質。解像度はFHD (1920 x 1080)。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。
仮組の状態でアダプタだけを接続して表示をテスト
液晶パネルのケーブル固定のため絶縁テープで貼り付け
液晶パネルカバーに付いている両面テープを取り外す。新しいテープを付け直し
薄くて加工が容易な両面テープ
【寺岡製作所 】両面テープ NO.777 多用途 不織布基材 耐熱性 10mmAmazon自社発送 ￥1,009円（税込）
幅(mm)は「 10mm 」を選択
簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。
逆の手順で組み立て。正常表示されました
