Step
同じ構造のモデル一覧
ThinkBook 13s Gen2 20V9 20WC
ThinkBook 14s Gen2 20VA
その他モデルでも液晶フレーム、キーボード、カバーの形状が同じなら同じように交換できる可能性が高いです。
違うモデルでも交換できた場合は構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶フレーム
WEBカメラとフレームが同じか確認
キーボード
キーボードの枠や電源ボタンを確認
カバー
ネジ位置とFANの排気口を確認
即日修理対応モデル
見積・来店予約フォームから入力ください。即日修理対応できます。
Lenovo ThinkBook 13s Gen2の液晶パネル修理動画
Lenovo公式 メンテンスマニュアル
Lenovo ThinkBook 13s Gen2の画面交換の手順
割れてスジが入っています
【関連URL】
液晶パネル故障のサンプル画像事例集
モデル・症状別の故障事例を検索
本体裏9個のネジを取り外し
ノートパソコン向け（15インチ以下）ドライバー
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
順番に後ろカバー、バッテリーコネクター、液晶ベゼル、液晶のゴムテープ、液晶ケーブルを取り外し
星型ネジのドライバーが必要
星型ドライバー（ノートパソコン用）
ノートパソコンで星型のネジが使用されているのはApple、HP、ASUSです。通常、本体カバーとSSD取り付けに使用されることが多いです。精密さが要求される個所ではありません。星型ドライバーは他の機器での利用も限定的になります。最小限、最安値のもので問題ありません。1本だけピンポイントに買うのと、廉価版になるドライバーセットを買うのに金額もほとんど違いがありません。20本以上のドライバーセットはお得に見えますが、実際には9割が使用することがないためおすすめはできません。
バッテリーコネクタを取り外し
右側の液晶ヒンジ固定のネジを2つ取り外し
液晶ケーブルを取り外し
左側の液晶ヒンジ固定のネジを2つ取り外し
WIFIコネクタを取り外し
WEBカメラ用ケーブルを取り外し
本体部を上に引き上げると左右の液晶パネル用ヒンジが曲がります
左右のヒンジを上に引き上げる
本体部をスライドして液晶パネルユニットと分離
液晶パネルユニットの下にあるカバーを右にスライドさせて取り外し
液晶カバー取り外し用ヘラ
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

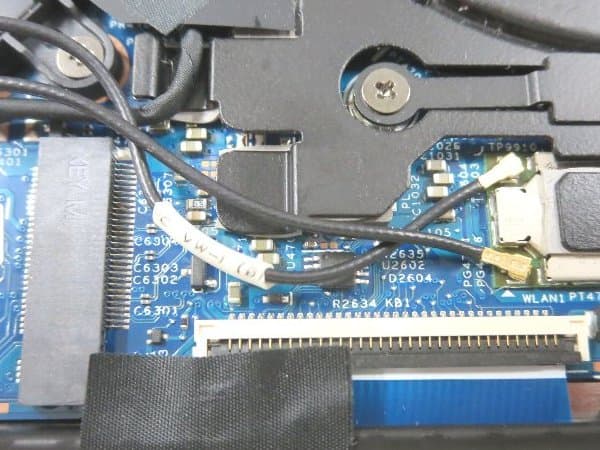

配線の状態を記録
液晶カバーが固定されているゴムの下にあるネジを1つ取り外し
液晶カバーの固定ネジ2つを取り外し
液晶カバーの下側は強い両面テープで固定されています。隙間がほとんどありません。通常のヘラでは入らないので、スマホ用で使用されるLCDスクリーンスパッジャーが便利です。刃先が鋭利なので注意が必要です。手を切りやすいのとLCD表面に傷がつきやすいため、強い両面テープをはがす最初の切り込みを入れるだけに使用してください。
LCDスクリーンスパッジャー スクリーンオープナー
他の付属品がついている商品も存在しますが、パソコンの液晶パネルを分解だけに使用するならこのスクリーンスパッジャーだけで十分です。刃先の取扱いに注意
最初の切り込みだけ入れた後は、安全のためにステンレス製のヘラで対応できます。スライドさせながらゆっくりとカバーのテープを取り外し
液晶カバー取り外し用ステンレス製ヘラ
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。
液晶パネルの左右の下から出ている両面テープをピンセットで引き出し。掴んだら指で真っ直ぐに引き出し
パソコン修理用ピンセット
ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。
液晶ケーブルを取り外す
新しい液晶パネルを用意
交換用液晶パネル
- 表面が非光沢品質。解像度はFHD (1920 x 1080) が搭載。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。
逆の手順で交換。液晶ケーブルには絶縁テープで貼り付け
パソコン用絶縁テープ
幅(mm)は「 12mm 」を選択
厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
仮組の状態でアダプタだけを接続して表示をテスト。正常表示されました
