【　VETESA 14Q8Hを分解・液晶パネル交換修理　】

14Q8Hの液晶パネル修理動画

※同メーカーの類似モデルの液晶交換動画です。

14Q8Hの画面交換の手順

画面は割れていませんが画面に何も表示されません。

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

本体カバーの裏にある10個とHDDのカバーネジ2つを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

背面カバーの隙間にヘラを入れて取り外し。薄いヘラでないと入りません

液晶カバー取り外し用ステンレス製ヘラ

【井上工具】 ステンはがしヘラ R 20mmAmazon自社発送　￥391円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。

Amazon391円

モノタロウ1590円

アスクル1173円

楽天市場935円~

Yahooショッピング479円~

ヨドバシカメラ548円

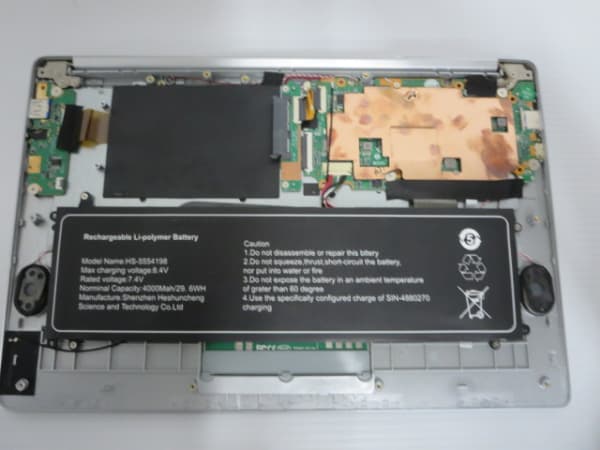

バッテリーコネクタを取り外し

液晶フレームのゴムキャップを外してネジを取り外し

フレームの隙間にヘラを入れツメを外しておく

左右のヒンジネジを取り外し

液晶コネクタを取り外し

ヒンジを上向きにし、本体と液晶ユニットを分離

残りのツメを外し、液晶フレームを取り外し

液晶ケーブルを取り外し

液晶パネルを取り外し。新しい液晶パネルに交換。

逆の手順で組み立て。正常表示されました
