【 DELL Inspiron 15 3558・3565・3567・3573・3576を分解・液晶パネル交換修理 】

同じ構造のモデル一覧


Inspiron 15 3565
Inspiron 15 3558
Inspiron 15 3567
Inspiron 15 3573
Inspiron 15 3576

液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。

記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。

液晶画面のフレーム


カメラの位置などが同じか確認

キーボード


キーの形状。キーボードの外枠や電源ボタンの位置などを確認

本体裏カバー


ネジやゴムの位置を確認

DELL Inspiron 15 3567の液晶パネル修理動画

DELL公式 サービスマニュアル

 Inspiron 15 3000 サービスマニュアル

Inspiron 15 3567の画面交換の手順

液晶パネルが割れています


裏カバーを確認


バッテリーを取り出し
*必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

【関連URL】
 液晶故障の事例と原因

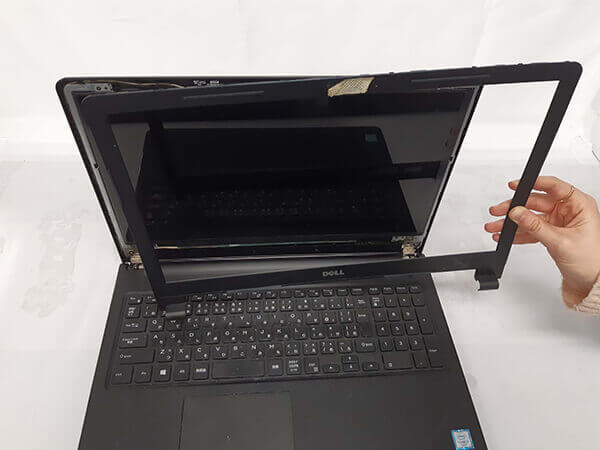

ヘラで液晶べセルを外す。


液晶カバー取り外し用ヘラ

井上商会 井上工具 ジラコヘラ 白 20mm
【井上工具】ジラコヘラ 20mmAmazon自社発送 ¥67円(税込)

刃幅(mm)は「 20mm 」を選択

  • ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

液晶パネルを固定しているネジを取り外し


ノートパソコン向け(15インチ以下)ドライバー

ベッセル VESSEL ドライバー Gグリップ 0×100
【ベッセル】ノートパソコン用ドライバー
481円(税込・Amazon自社発送)

サイズは「 +00×75 990 」を選択

  • ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
    ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
Amazon481

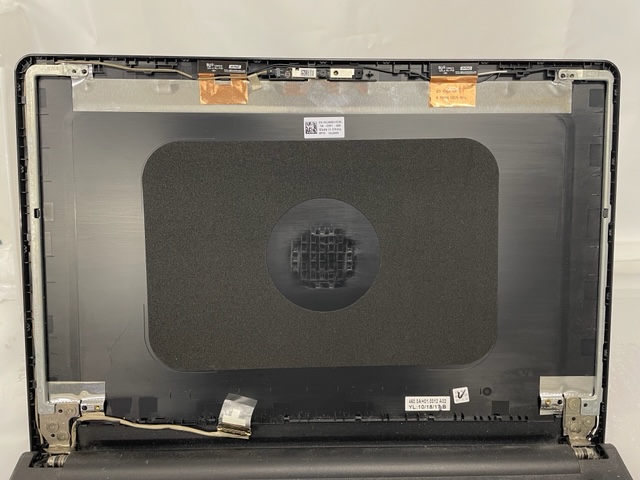

液晶ケーブルを取り外し


新しい液晶に交換


交換用液晶パネル

  • このパソコンは購入時のカスタマイズで解像度を1366x768と1920x1080のどちらかを選択できるタイプです。このモデルで一般的なHD (1366 x 768) 解像度の液晶パネル部品を紹介。表面が非光沢品質。上下にネジ取り付け用のブラケットが付きタイプを選択。このモデルの液晶パネルは汎用品が使われています。年式が経過しているため安価に部品入手が可能です。
Amazon13,694
楽天市場8,998円~

【関連URL】
 液晶パネル在庫検索
 液晶パネルの購入方法


取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。


液晶ケーブルの封印。テープの接着が弱くなっていたら絶縁テープで上から固定してください。


パソコン用絶縁テープ

3M 難燃性ポリエステルテープ 1350黒 12mmX66m 1350FB 1
【3M 難燃性ポリエステルテープ 1350FB-1 】12mmAmazon自社発送 ¥1,009円(税込)

幅(mm)は「 12mm 」を選択

  • 厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
Amazon1009

液晶ネジと液晶べセルを戻す。


バッテリーを戻す


正常に表示されている。
