【　DELL Latitude3510 3520を分解・液晶パネル交換修理　】

DELL Latitude3510 3520の液晶パネル修理動画

DELL公式 サービスマニュアル

　Latitude3510 サービスマニュアル

Latitude3510 3520の画面交換の手順

液晶パネルが完全に割れています

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

本体裏カバーのネジ7個を取り外し。左右、上にあるネジは完全には取り外せません。緩めるだけ

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

カバーを取り出し。爪でロックされているのでヘラを活用

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

カバーに固定されているネジ

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

ベゼルの分解。このモデルは薄くて隙間がほとんどありません。普通のヘラだと入らないためステンレス製の専用ヘラを使用

液晶カバー取り外し用ステンレス製ヘラ

【井上工具】 ステンはがしヘラ R 20mmAmazon自社発送　￥391円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。

Amazon391円

モノタロウ1590円

アスクル1173円

楽天市場935円~

Yahooショッピング479円~

ヨドバシカメラ548円

ベゼルの取り出し

液晶パネルの左右の下から出ている両面テープを引き出す。左右ともに実施

ポイントはできるだけ水平にして真っ直ぐに、テープを手繰り寄せながら（長くなったら手前に持ち替える）引くこと。テープが切れません

取り外した両面テープは再利用します

液晶パネルを取り外し

ケーブルの取り出し

交換用液晶パネルの準備

交換用液晶パネル

交換用の液晶パネル￥12,000円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080) 。上下にネジ取り付け用のブラケットが付きタイプを選択。このモデルの液晶パネルは汎用品が使われています。年式が経過しているため安価に部品入手が可能です。

Amazon12,000円

楽天市場11,528円~

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

液晶ケーブルを絶縁テープで封印

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

両面テープは一度はがすと伸びてしまうため余分な箇所をカット

液晶カバーの下部分の両面テープは一度はがすと再利用できません。完全に除去します

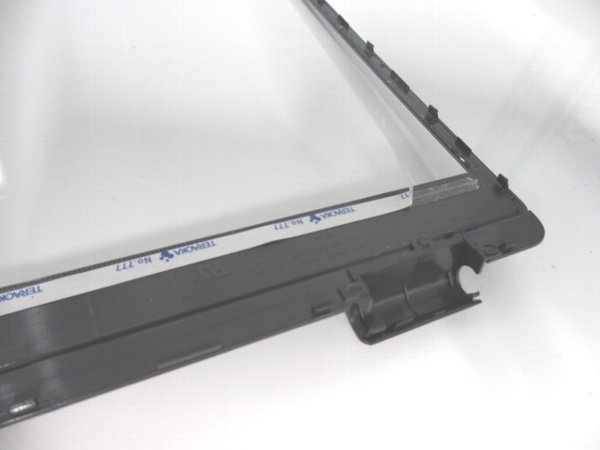

新しい両面テープを貼り付け

薄くて加工が容易な両面テープ

【寺岡製作所 】両面テープ NO.777 多用途 不織布基材 耐熱性 10mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　10mm　」を選択

•
  簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
  厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。

Amazon274円

モノタロウ249円

アスクル-円

楽天市場1217円~

Yahooショッピング966円~

ヨドバシカメラ

張り付けた両面テープの左右両端を数センチ上に上げる。液晶カバーを取り付けた後に引き出しやすくなります

液晶カバーを取り付け

組み立てた後に両面テープの端を引き抜いて上から押して接着

逆の手順で元に戻す

液晶交換作業完了
