【 DELL Vostro15 3572 5000 5100を分解・液晶パネル交換修理 】

同じ構造のモデル一覧


Vostro15 3568
Vostro15 3572
Vostro15 3578
Vostro15 5000
Vostro15 5100

液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。

記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。

液晶画面のフレーム


カメラの位置などが同じか確認

キーボード


キーの形状。キーボードの外枠や電源ボタンの位置などを確認

本体裏カバー


ネジやゴムの位置を確認

DELL Vostro15 3572 5000 5100の液晶パネル修理動画

*DELL Vostro15 5100と近い構造のDELL Vostro 15 3590の交換動画です。完全には一致しませんが参考としてください。

DELL公式 サービスマニュアル

 Vostro 15 5510 サービス マニュアル

DELL Vostro15 3572 5000 5100の画面交換の手順

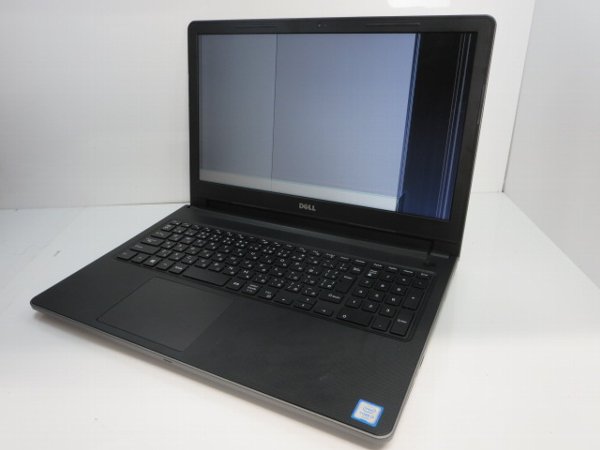

元PCの状態を確認


【関連URL】
 液晶故障の事例と原因


裏カバーを確認


ノートパソコン向け(15インチ以下)ドライバー

ベッセル VESSEL ドライバー Gグリップ 0×100
【ベッセル】ノートパソコン用ドライバー
481円(税込・Amazon自社発送)

サイズは「 +00×75 990 」を選択

  • ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
    ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
Amazon481

バッテリーを取り出し
*必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします


液晶ベゼルの分解


液晶カバー取り外し用ヘラ

井上商会 井上工具 ジラコヘラ 白 20mm
【井上工具】ジラコヘラ 20mmAmazon自社発送 ¥67円(税込)

刃幅(mm)は「 20mm 」を選択

  • ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

液晶ベゼルを取り出した後


液晶の分解


元液晶のコネクタを確認


元液晶のコネクター確認


液晶パネルを準備


交換用液晶パネル

YHtech適用修理交換用NT156WHM N12 NT156WHM N22 NT156WHM N32 NT156WHM N42 B156XTN03 1
  • 表面が非光沢品質。解像度はHD (1366*768) が搭載。上下にネジ取り付け用のブラケットがあるタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。
Amazon7,500
楽天市場12,000円~

【関連URL】
 液晶パネル在庫検索
 液晶パネルの購入方法


完全に交換したら正常に映るのかテストしてみます。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認。


液晶ケーブルの封印。テープの接着が弱くなっていたら絶縁テープで上から固定してください。


パソコン用絶縁テープ

3M 難燃性ポリエステルテープ 1350黒 12mmX66m 1350FB 1
【3M 難燃性ポリエステルテープ 1350FB-1 】12mmAmazon自社発送 ¥1,009円(税込)

幅(mm)は「 12mm 」を選択

  • 厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
Amazon1009


液晶修理完了

⇒ 液晶パネル交換について



このモデルの液晶交換修理


フォームからお問い合わせください。在庫確認や即日修理も可能です。
