【　X515JAを分解・液晶パネル交換修理　】

X515JAの液晶パネル修理動画

X515JAの画面交換の手順

全面的に割れて画面は何も見えません

【関連URL】
　液晶故障の事例と原因

本体カバーの裏にある10個のネジを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

バッテリーコネクタを取り外し

左右のヒンジを固定しているネジ（2つづつ）を取り外し

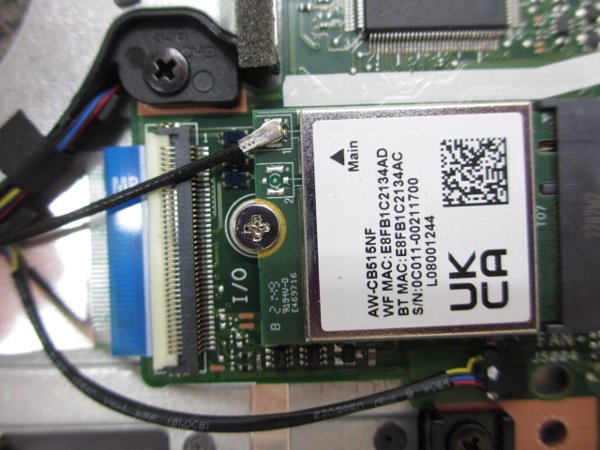

液晶ケーブルとWIFIケーブルを取り外し

ヒンジを上向きにして、スライドさせて液晶ユニットと本体を分離

液晶パネル左右の下にあるネジ隠しカバーを取り外し

液晶カバーの隙間にヘラを入れてスライド。カバーを取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

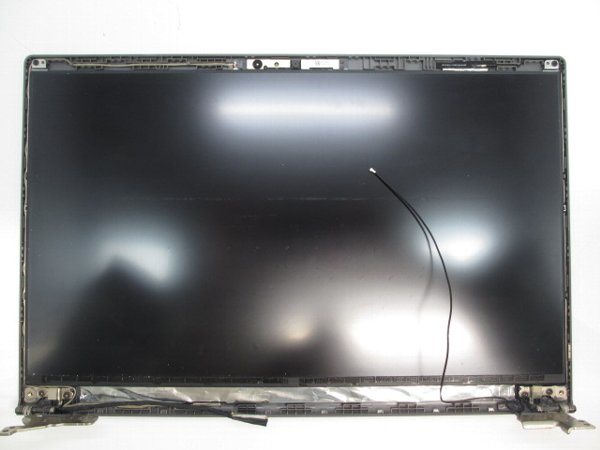

上下左右にある液晶パネルを固定しているネジ4つを取り外し

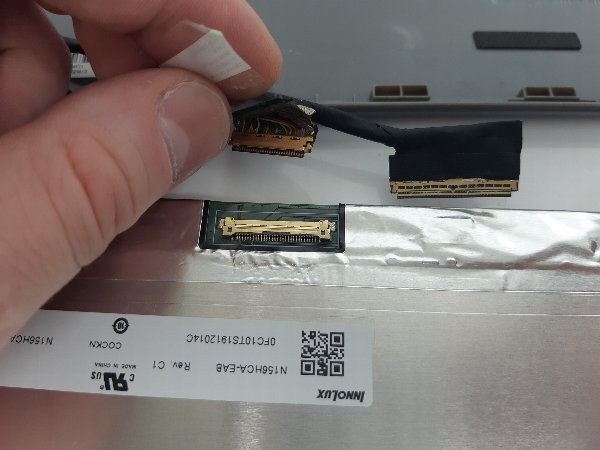

液晶ケーブルの上についているテープをはがして、液晶ケーブルを取り外す

液晶パネルの左右の下から出ている両面テープを引き出す。左右ともに実施。
角度をつけず真っ直ぐに引き出し。手繰り寄せながらテープが絡まないよう慎重に。
シールが切れてしまった場合は、フレームの隙間からカーボンはがしヘラを使って両面テープを取り外し

液晶カバー取り外し用ステンレス製ヘラ

【井上工具】 ステンはがしヘラ R 20mmAmazon自社発送　￥391円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。

Amazon391円

モノタロウ1590円

アスクル1173円

楽天市場935円~

Yahooショッピング479円~

ヨドバシカメラ548円

新しい液晶パネルを用意

仮組の状態で表示をテスト

フレーム上に両面テープを貼り付けて液晶パネルを取り付け

薄くて加工が容易な両面テープ

【寺岡製作所 】両面テープ NO.777 多用途 不織布基材 耐熱性 10mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　10mm　」を選択

•
  簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
  厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。

Amazon274円

モノタロウ249円

アスクル-円

楽天市場1217円~

Yahooショッピング966円~

ヨドバシカメラ

液晶ケーブルを固定するテープは再利用できない場合は絶縁テープで固定

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

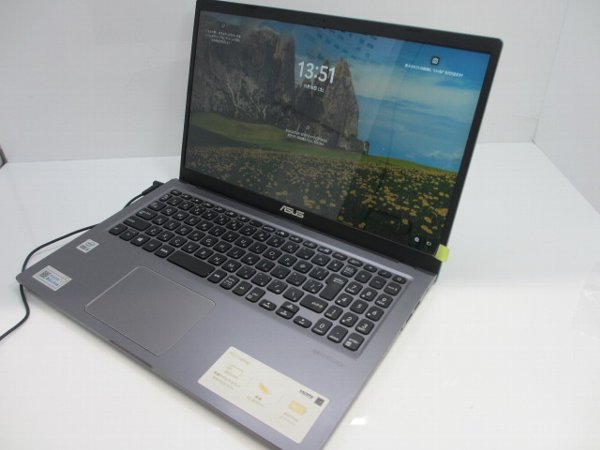

逆の手順で組み立て。正常表示されました
