【 DELL G15 5515・5510・5511を分解・液晶パネル交換修理 】

G15 5515 RyzenEdition以外にも同じシリーズのモデルは同じ手順です。

G15 5515
G15 5510
G15 5511
G15 5520
G15 5525
G15 5535

その他モデルでも液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状が同じなら同じように交換できる可能性が高いです。
違うモデルでも交換できた場合は構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。

液晶画面のフレーム


カメラの位置などが同じか確認

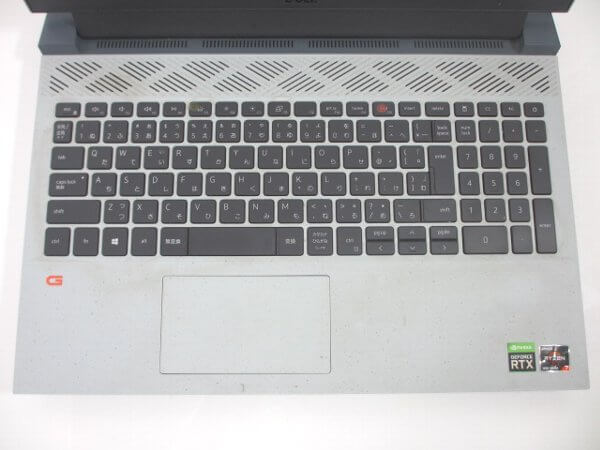

キーボード


キーの形状。キーボードの外枠や電源ボタンの位置などを確認

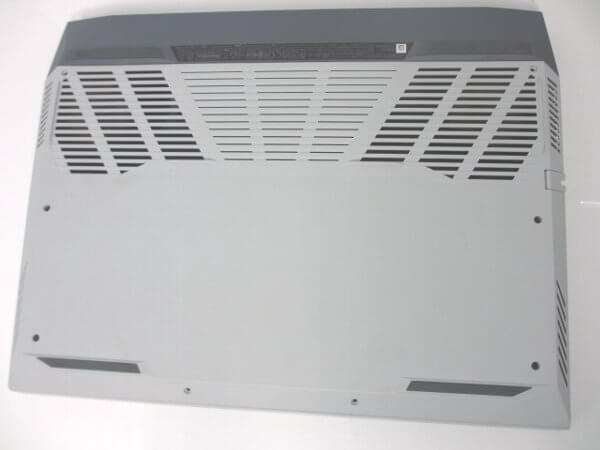

本体裏カバー


ネジやゴムの位置を確認

G15 5515 RyzenEditionの液晶パネル修理動画

DELL公式 サービスマニュアル

 G15 5515 サービスマニュアル

G15 5515 RyzenEditionの画面交換の手順

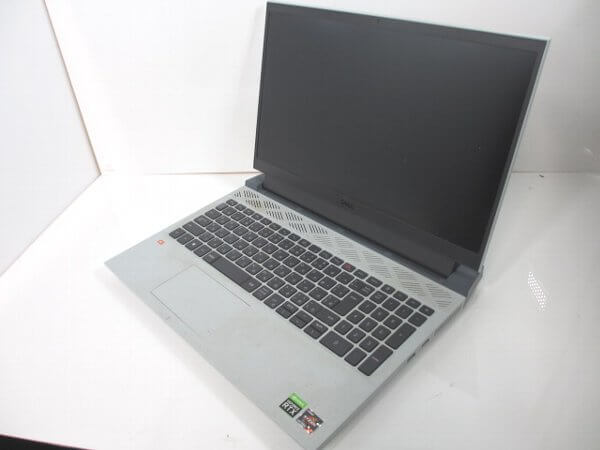

全面的に割れていて画面が表示されません


【関連URL】
 液晶故障の事例と原因

バッテリーのカバーネジ6個を取り外し



ノートパソコン向け(15インチ以下)ドライバー

【ベッセル】ノートパソコン用ドライバー
481円(税込・Amazon自社発送)

サイズは「 +00×75 990 」を選択

  • ベッセルはメンテンス業界で誰もが使うプロユースの工具メーカー。
    ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
Amazon481

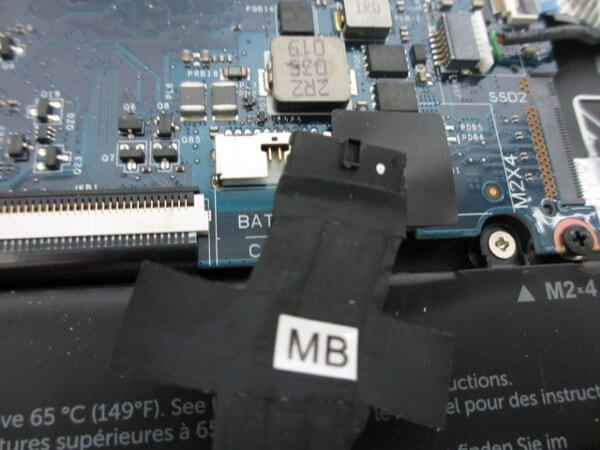

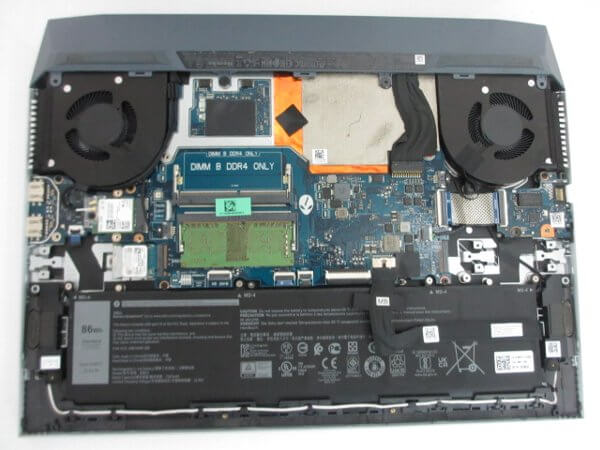

バッテリーのコネクタを取り外し

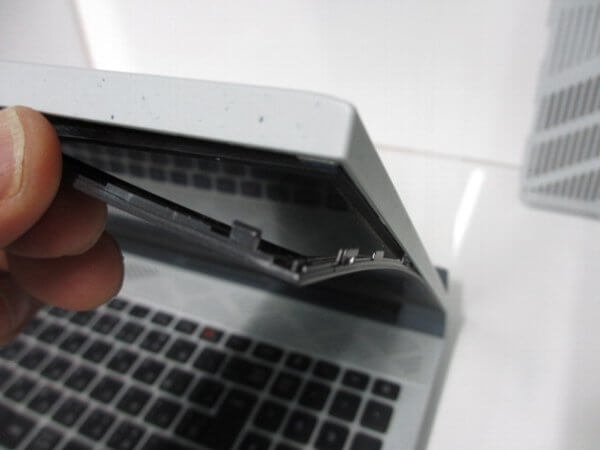

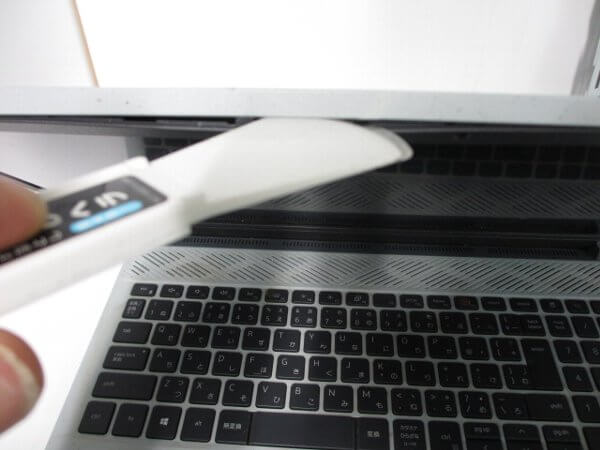

液晶カバーの隙間にヘラを入れてスライド



液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送 ¥67円(税込)

刃幅(mm)は「 20mm 」を選択

  • ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

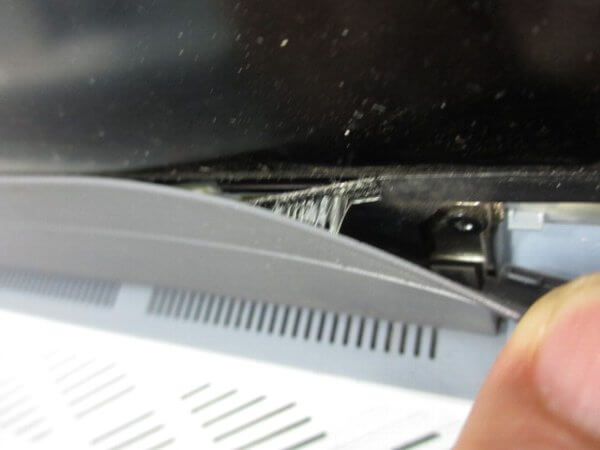

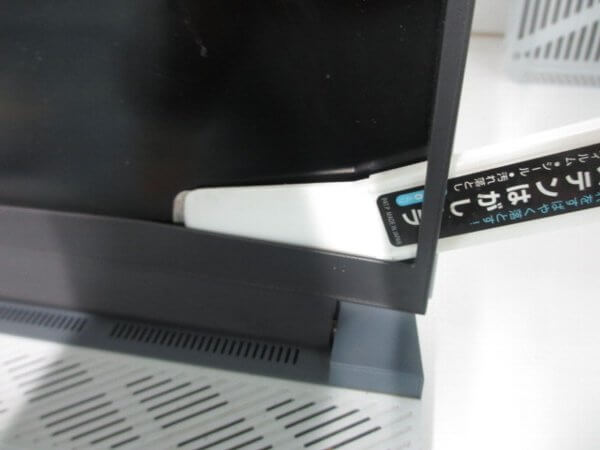

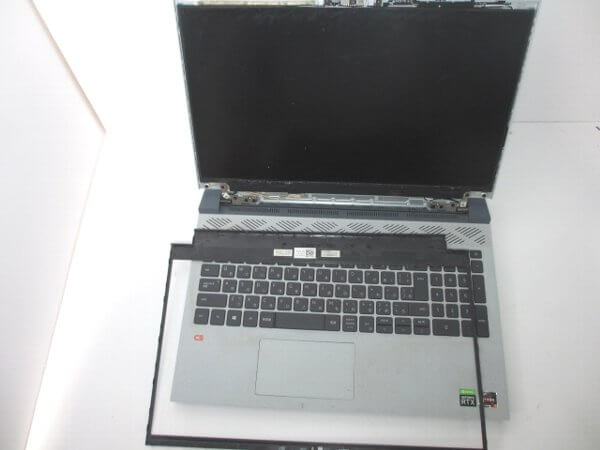

液晶カバーの下側は強力な両面テープで固定されているためはがしヘラを使ってテープを外す

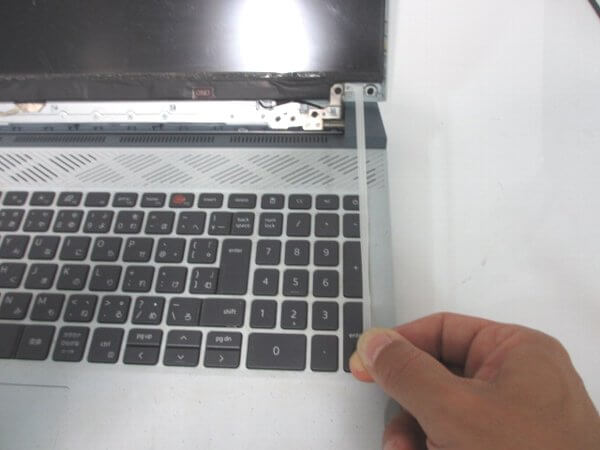

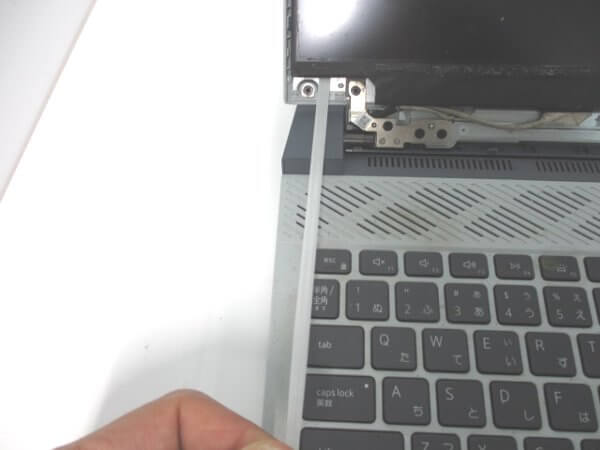

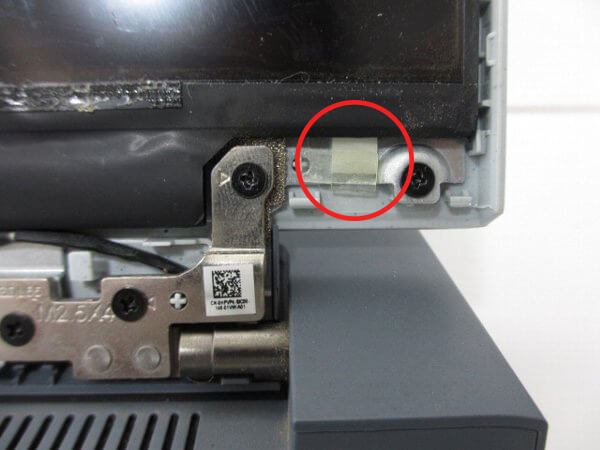

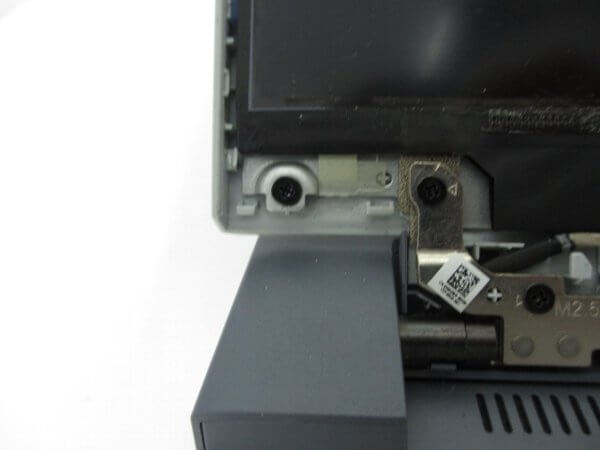

左右下にあるヒンジの上に白いテープが出ています。これを引き出し

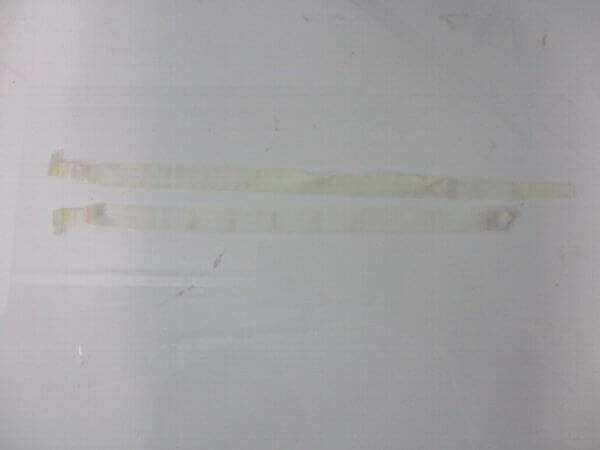

液晶パネルを固定していたテープが外れる

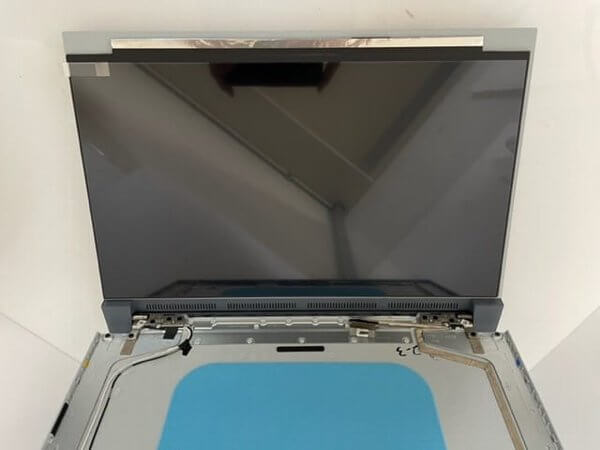

液晶パネルを取り外し

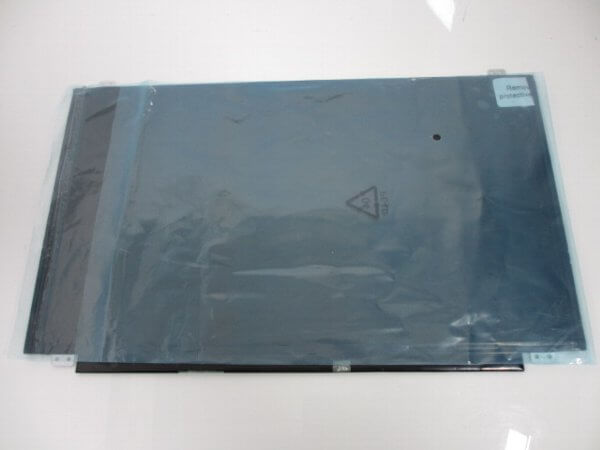

交換用の液晶パネルを用意


【関連URL】
 液晶パネル在庫検索
 液晶パネルの購入方法


交換用液晶パネル

  • 表面が非光沢品質。解像度はFHD (1920 x 1080)。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。
Amazon13,200
楽天市場15,200円~

【関連URL】
 ヤフオク・AMAZON・ebayから部品を購入する手順

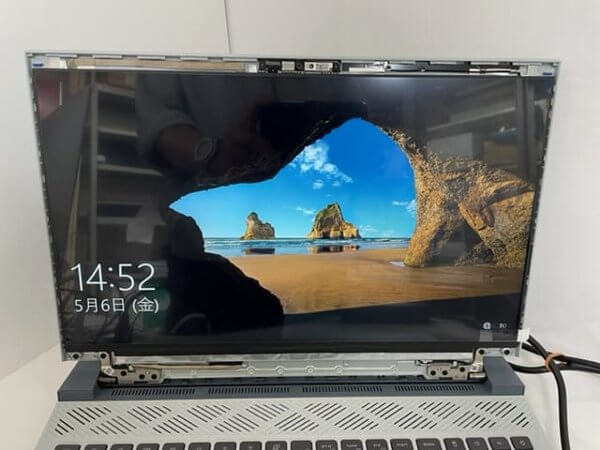

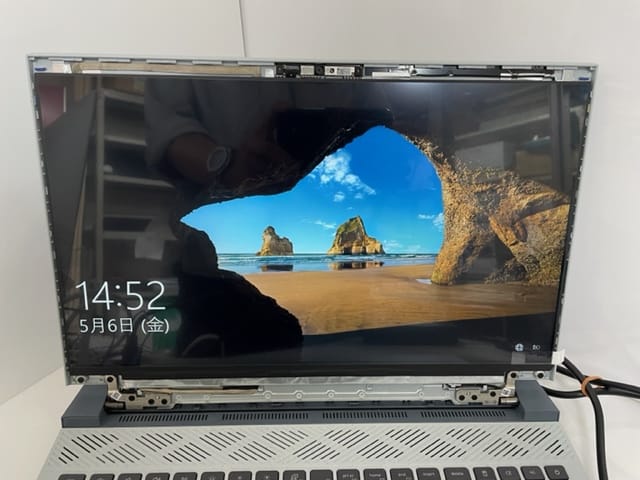

アダプタだけを付けて電源ON。正常表示を確認

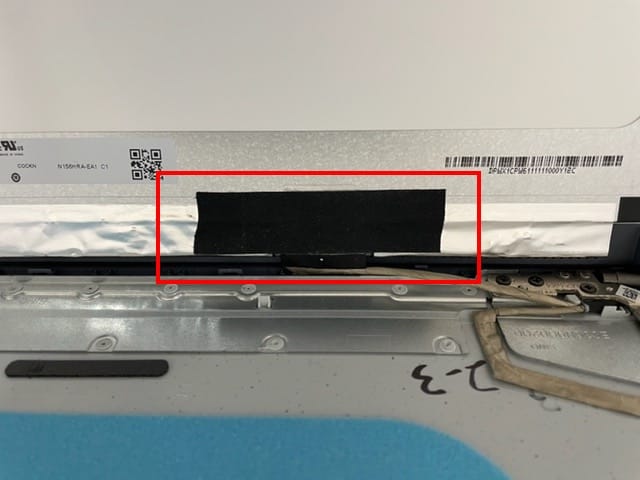

液晶ケーブルを絶縁テープで固定



パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ 1350FB-1 】12mmAmazon自社発送 ¥1,009円(税込)

幅(mm)は「 12mm 」を選択

  • 厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
Amazon1009

ベゼルの組み立て

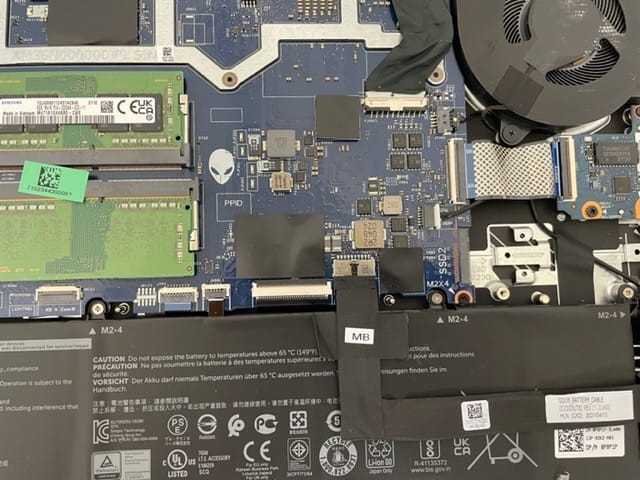

バッテリーコネクタを取り付け

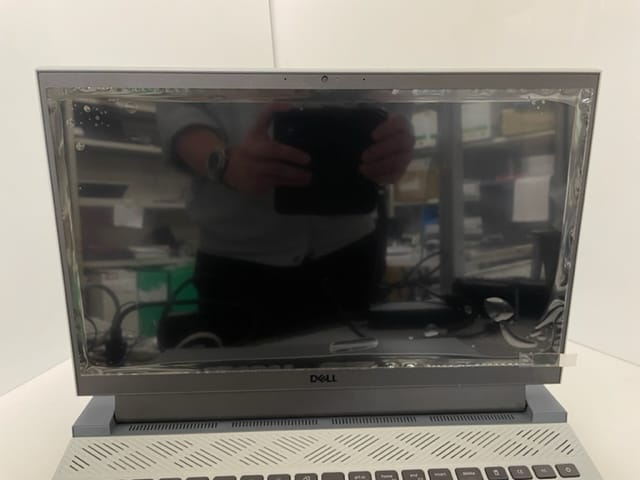

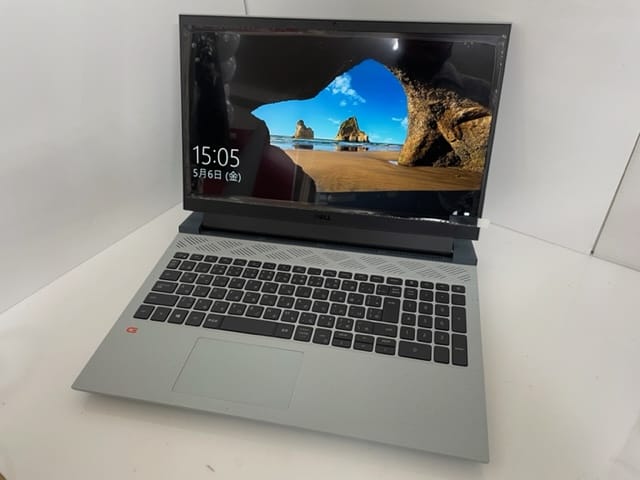

逆の手順で元に戻す。正常に表示されました。
