【　自分でDELL G3 15 3500を分解・液晶パネル交換　】

DELL G3 15 3500の液晶パネル修理動画

＊DELL G3 15 3500と同じ構造のG3 15 3500 - Dell P89Fの交換動画です。モデル名は違いますが構造はほぼ同じです。

DELL G3 15 3500の画面交換の手順

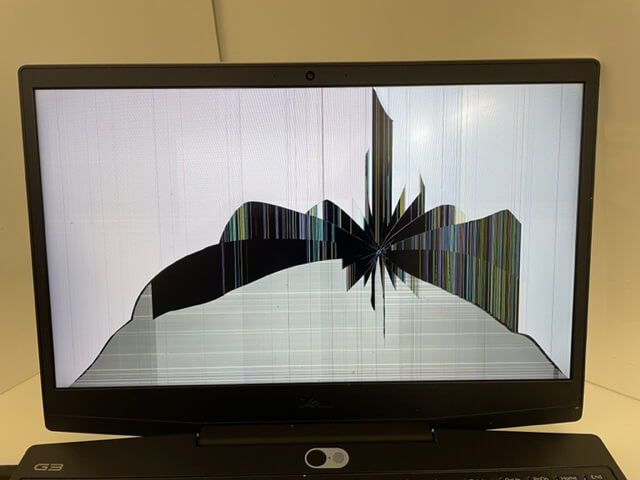

割れて何も見えません

【関連URL】
　液晶故障の事例と原因

裏カバーのネジを取り出し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具メーカー。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

内部を確認

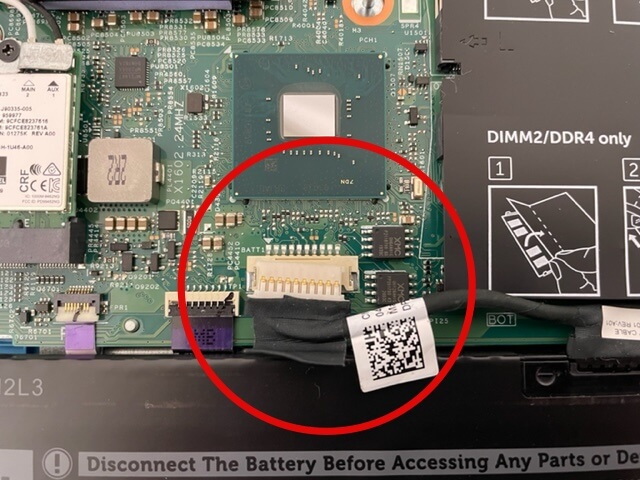

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

ベゼルの分解

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

ベゼルを取り出した状態

元液晶の型番を確認

交換液晶の準備

交換用液晶パネル

G3 15 3500 交換用の液晶パネル￥11,980円（税込）

• このパソコンは購入時のカスタマイズでリフレッシュレートが選択可能モデルです。このモデルで一般的な60Hzの液晶パネル部品を紹介。解像度はFHD (1920 x 1080) 。表面が非光沢品質。上下にネジ取り付け用のブラケットなしタイプを選択。

Amazon11,980円

楽天市場14,010円~

Yahooショッピング 16,600円~

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

液晶コネクターの封印

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

ベゼルの組み立て

正常表示されました。液晶交換完了

作業報告フォーム

パソコンの型番は違うが、このページと同じ構造の場合、よろしければご報告ください。

形状が違って参考にならなければ

DELL G3 15 3500と形状が違う場合、似ているモデル名が近いものを探してください。

100種類以上のモデルの交換事例集です。
