【　DELL Inspiron14 5490を分解・液晶パネル交換修理　】

DELL公式 サービスマニュアル

　Inspiron14 5490 サービスマニュアル

Inspiron14 5490の画面交換の手順

液晶中央に縦に一本ヒビが入っています。とヒビから小さな黒いシミが広がっています。

【関連URL】
　液晶故障の事例と原因

本体カバーのネジ9個を取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

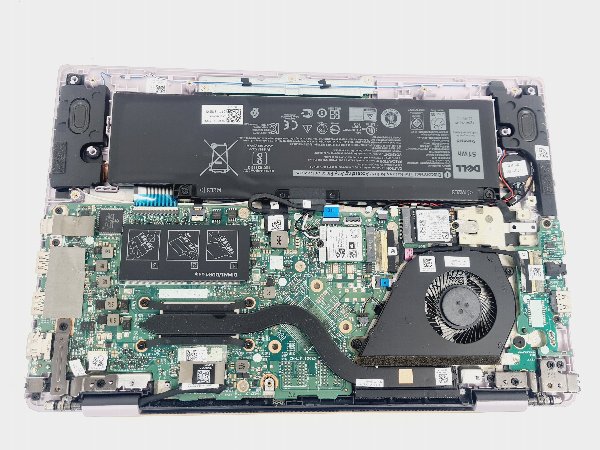

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

液晶ケーブルを取り外し

左右の液晶ユニットを固定するヒンジ用ネジを左右2つづつ取り外し

ヒンジを上向きに曲げて液晶ユニットをスライド

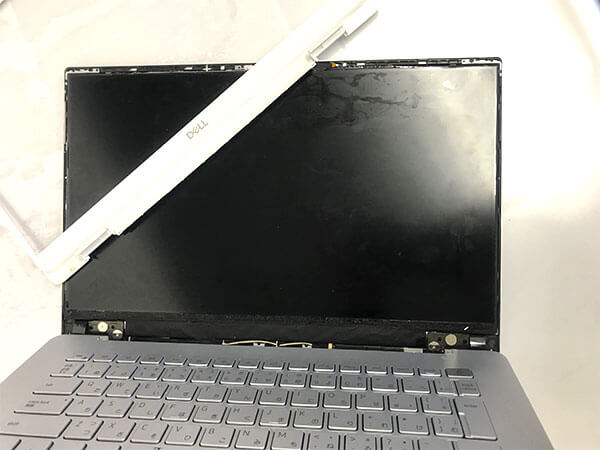

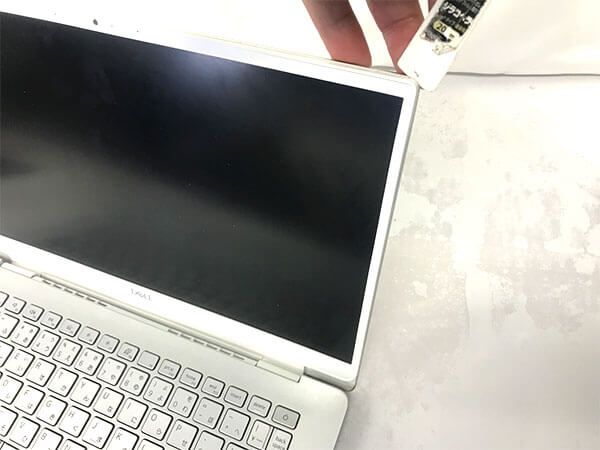

ヘラを液晶カバーの隙間に入れて液晶カバーを取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

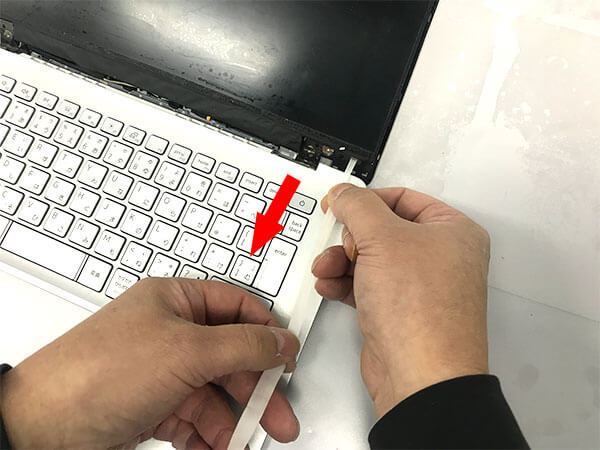

液晶パネルの左右下にある両面テープを真っ直ぐに引き出し

液晶ケーブルを取り外し

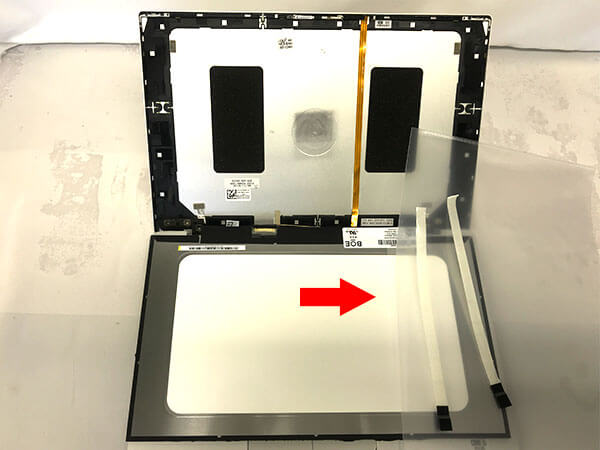

LCDを取り外して新しい液晶パネルに交換

交換用液晶パネル

Inspiron14 5490 交換用の液晶パネル￥12,000円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080) が搭載。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon12,000円

楽天市場13,178円~

Yahooショッピング 10,000円~

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

問題なければ液晶ケーブルの差込口をテープで固定

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

保管したテープを貼る。

逆の手順で取り付け。

正常に表示されます。
