同じ構造のモデル一覧
Inspiron15 3501
Inspiron15 3502
Inspiron15 3505
Inspiron15 5593 スペック・仕様表：レビュー記事 1 2 3 4
液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。
記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶画面のフレーム
カメラの位置などが同じか確認
キーボード
キーの形状。キーボードの外枠や電源ボタンの位置などを確認
本体裏カバー
ネジやゴムの位置を確認
DELL Inspiron15 3501の液晶パネル修理動画
＊ DELL Inspiron15 3501と同じ構造の Inspiron15 5570の交換動画です。モデル名は違いますが構造はほぼ同じです。
DELL公式 サービスマニュアル
Inspiron15 3501の画面交換の手順
＊Inspiron 15 3000(3501)は解像度がFHD (1920 x 1080) のみ。
Inspiron 15 3000(3505)はFHD (1920 x 1080) とHD (1366 x 768) の2種類存在。
液晶パネルが完全に割れています
【関連URL】
液晶故障の事例と原因
本体裏のネジ9個を取り出し
ノートパソコン向け（15インチ以下）ドライバー
【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

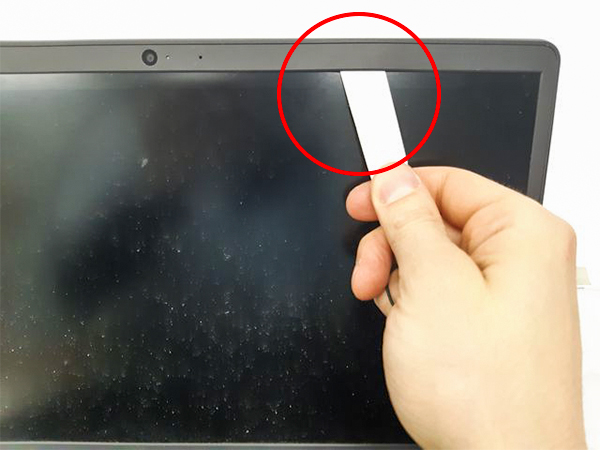

ヘラでベゼル開ける
液晶カバー取り外し用ヘラ
【井上工具】ジラコヘラ 20mmAmazon自社発送 ￥67円（税込）
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。
ベゼル取り出し
ピンセットで液晶パネルを固定している両面テープで引き出し
パソコン修理用ピンセット
【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送 ￥615円（税込）
ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。
そっと接着ゴム取り出し
液晶ケーブル外す
液晶ケーブル外す(zoom)
新しい液晶の準備
交換用液晶パネル
交換用の液晶パネル￥12,000円（税込）
- 表面が非光沢品質。解像度はFHD (1920 x 1080) 。上下にネジ取り付け用のブラケットが付きタイプを選択。このモデルの液晶パネルは汎用品が使われています。年式が経過しているため安価に部品入手が可能です。
【関連URL】
液晶パネル在庫検索
液晶パネルの購入方法
取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。
液晶ケーブルの封印。テープの接着が弱くなっていたら絶縁テープで上から固定してください。
パソコン用絶縁テープ
【3M 難燃性ポリエステルテープ 1350FB-1 】12mmAmazon自社発送 ￥1,009円（税込）
幅(mm)は「 12mm 」を選択
厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
組み立てまてバッテリー繋げる
正常表示されました。液晶交換完了
