Step
同じ構造のモデル一覧
Inspiron15 5501
Inspiron15 5502
Inspiron15 5505
液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。
記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶画面のフレーム
カメラの位置などが同じか確認

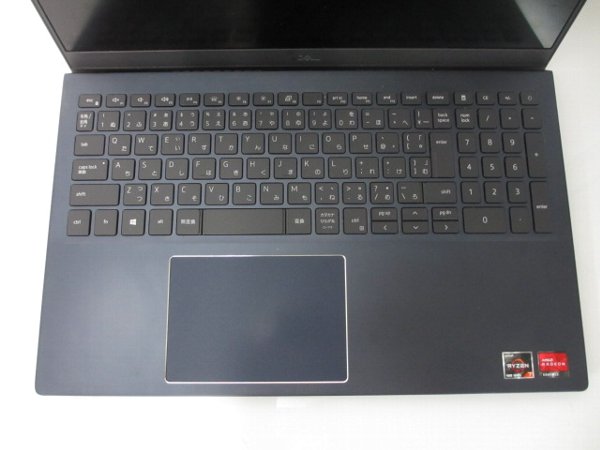

キーボード
キーの形状。キーボードの外枠や電源ボタンの位置などを確認
本体裏カバー
ネジやゴムの位置を確認
Inspiron15 5505の液晶パネル修理動画
＊DELL Inspiron15 5505と同じメーカーのInspiron15 5570の交換動画です。
DELL公式 サービスマニュアル
Inspiron15 5505の画面交換の手順
全面的に割れています
【関連URL】
液晶故障の事例と原因
本体カバーのネジを取り外し
左右の上2つのネジは緩むだけで完全に取り外せないタイプです
ノートパソコン向け（15インチ以下）ドライバー
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします
右側のヒンジ固定ねじ3つと液晶ケーブルを取り外し
ヒンジを上向きにします
左のヒンジ固定ねじ3つを取り外し
ヒンジを上向きにします
液晶パネルユニットをスライドして取り出し
このモデルは液晶カバーを固定するための両面テープがしっかりとついているため隙間がほとんどありません。普通のヘラだと入らないためステンレス製の専用ヘラを使用
液晶カバー取り外し用ステンレス製ヘラ
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。
隙間ができたら両面テープを取りながらカバーを外します
左右の下にある黒い両面テープを引き出し。両面テープはゴム素材で出来ているので少しずつ慎重に上へと引っ張って剥がしていく
ポイントはできるだけ水平にして真っ直ぐに、テープを手繰り寄せながら（長くなったら手前に持ち替える）引くこと。テープが切れません
両面テープは綺麗に剥がすことができれば液晶を戻す際に再利用
液晶ケーブルを固定しているテープをはがしてケーブルを取り外し
液晶パネルを準備
交換用液晶パネル
- 表面が非光沢品質。解像度はFHD (1920 x 1080) が搭載。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。
【関連URL】
液晶パネル在庫検索
液晶パネルの購入方法

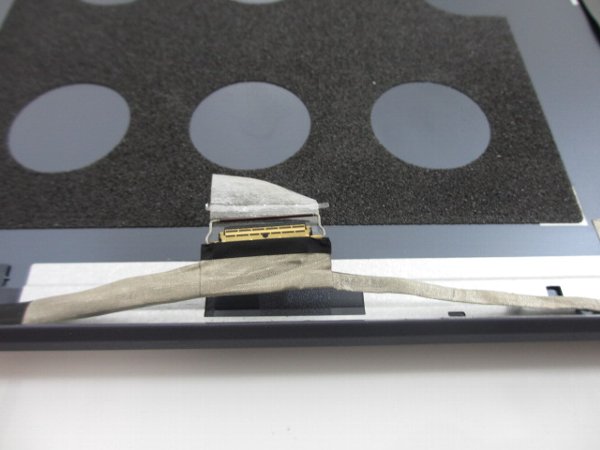

このモデルは液晶ケーブルが両面テープで固定されています。このままだと液晶パネルが取り付けるのが難しいためテープからはがしてケーブル位置をずらして液晶パネルを取り付け
マザーボード側の液晶ケーブルだけを接続
取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください
液晶交換後にケーブルコネクターの封印
パソコン用絶縁テープ
幅(mm)は「 12mm 」を選択
厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
両面テープは一度はがすと伸びてしまうため余分な箇所をカット
液晶カバーの下部分の両面テープは一度はがすと再利用できません。完全に除去して新しい両面テープを貼り付け
薄くて加工が容易な両面テープ
幅(mm)は「 10mm 」を選択
簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。
張り付けた両面テープの左右両端を数センチ上に上げる。液晶カバーを取り付けた後に引き出しやすくなります
最後に両面テープを引き出し
液晶ユニットの戻し
液晶交換完了
