【 DELL Inspiron15 5565を分解・液晶パネル交換修理 】

同じ構造のモデル一覧


Inspiron15 5565(AMD)
Inspiron15 5567

液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。

記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。

液晶画面のフレーム


カメラの位置などが同じか確認

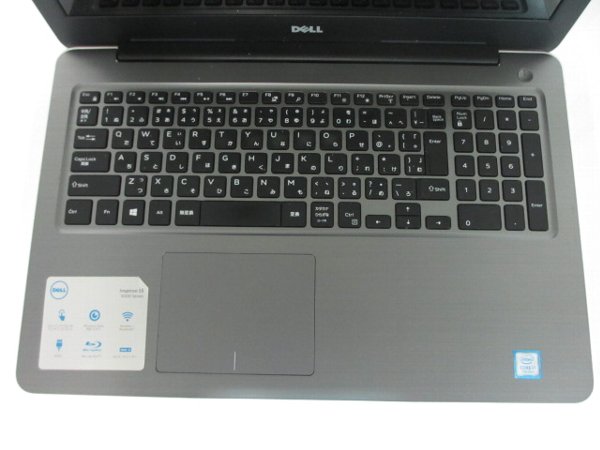

キーボード


キーの形状。キーボードの外枠や電源ボタンの位置などを確認

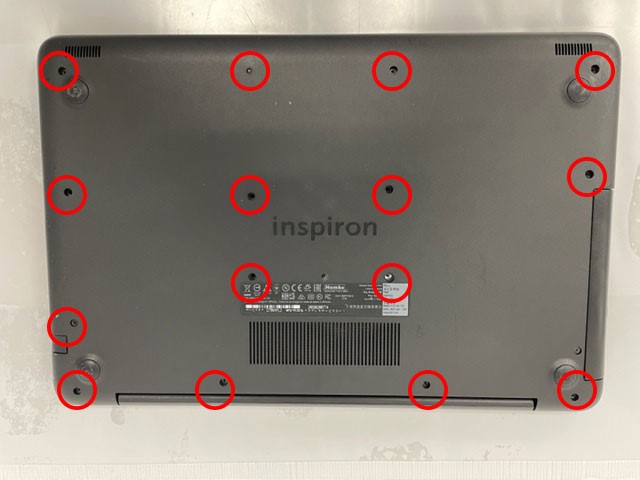

本体裏カバー


ネジやゴムの位置を確認

DELL Inspiron15 5565の液晶パネル修理動画

*DELL Inspiron15 5565と同じ構造のDELL Inspiron15 5570の交換動画です。モデル名は違いますが構造はほぼ同じです。

DELL公式 サービスマニュアル

 Inspiron15 5000 サービスマニュアル

Inspiron15 5565の画面交換の手順


*Inspiron 15 15 5000(5565)と15 5000(5567)はFHD (1920 x 1080) とHD (1366 x 768) の2種類存在。

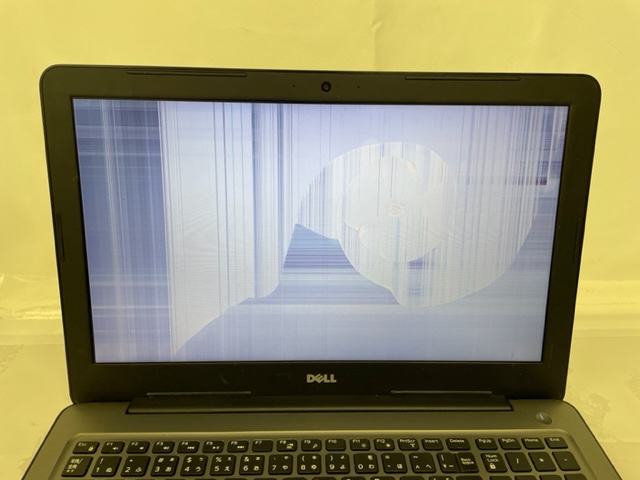

LDCの割れを確認

【関連URL】
 液晶故障の事例と原因

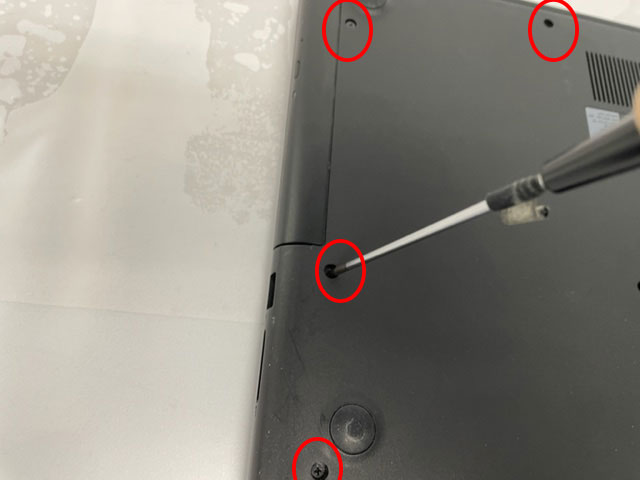

カバーを確認


カバーを取り出し



ノートパソコン向け(15インチ以下)ドライバー

ベッセル VESSEL ドライバー Gグリップ 0×100
【ベッセル】ノートパソコン用ドライバー
481円(税込・Amazon自社発送)

サイズは「 +00×75 990 」を選択

  • ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
    ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
Amazon481

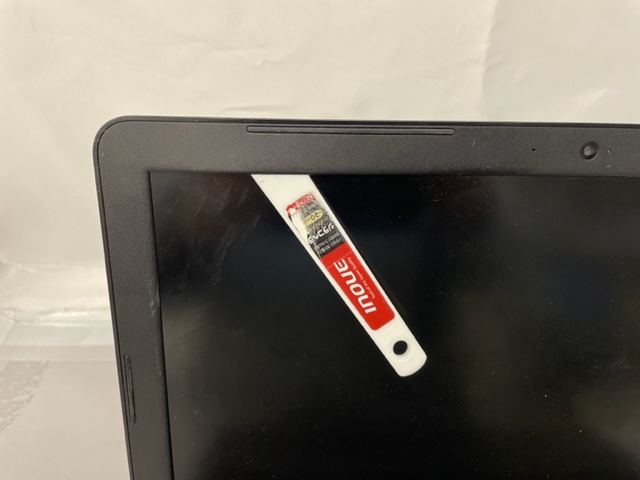

液晶カバー取り外し用ヘラ

井上商会 井上工具 ジラコヘラ 白 20mm
【井上工具】ジラコヘラ 20mmAmazon自社発送 ¥67円(税込)

刃幅(mm)は「 20mm 」を選択

  • ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

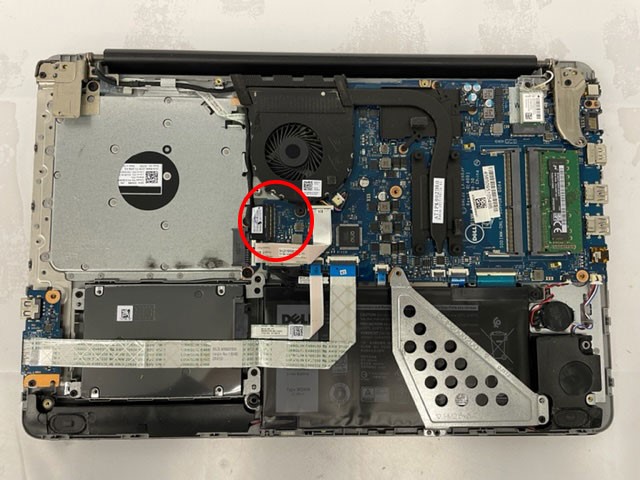

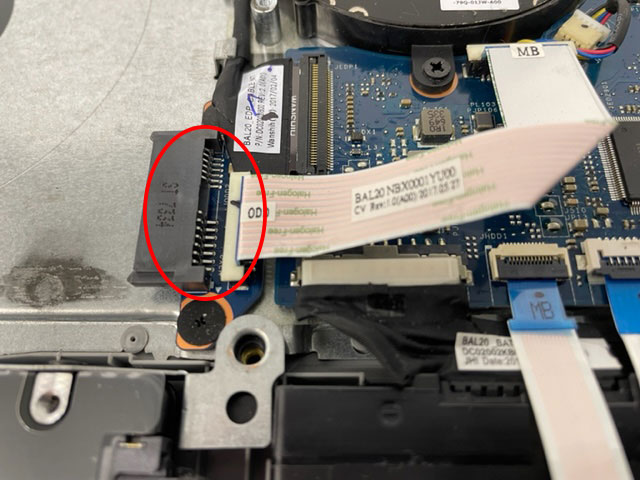

内部を確認


バッテリーを取り出し
*必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします


ベゼルの分解

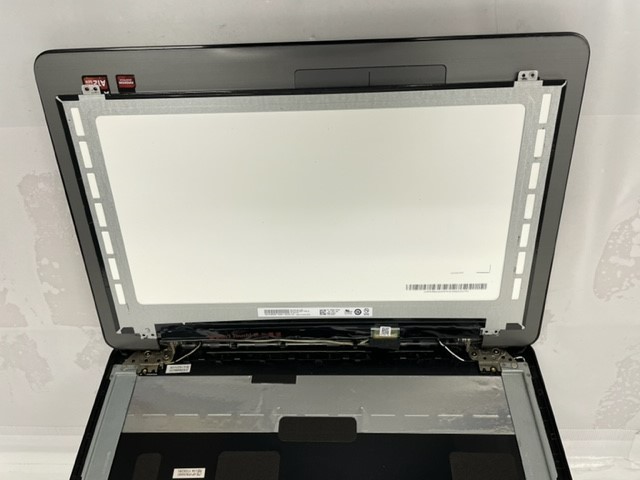

ベゼルの取り出し

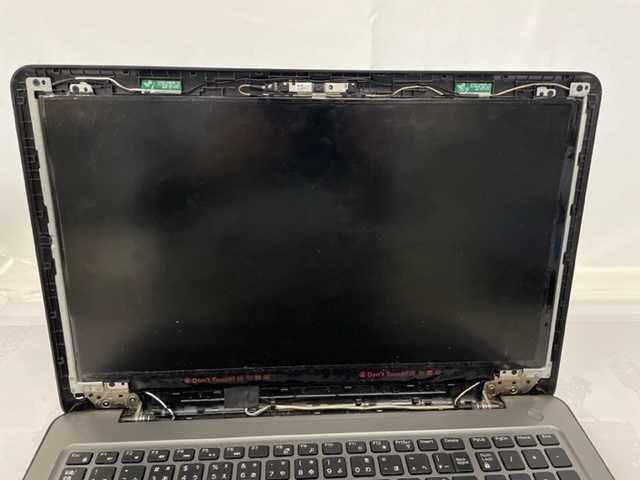

液晶の取り出し

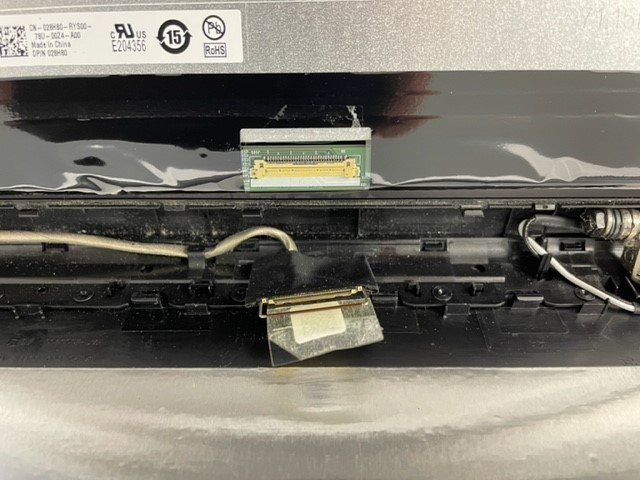

液晶ケーブルの分離


交換用液晶パネルの準備


交換用液晶パネル

  • このパソコンは購入時のカスタマイズで解像度を1366x768と1920x1080のどちらかを選択できるタイプです。このモデルで一般的なFHD (1920 x 1080) 解像度の液晶パネル部品を紹介。表面が非光沢品質。上下にネジ取り付け用のブラケットが付きタイプを選択。このモデルの液晶パネルは汎用品が使われています。年式が経過しているため安価に部品入手が可能です。
Amazon11,900
楽天市場11,528円~

【関連URL】
 液晶パネル在庫検索
 液晶パネルの購入方法


取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。


OKなら逆の手順で取り付けます。完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

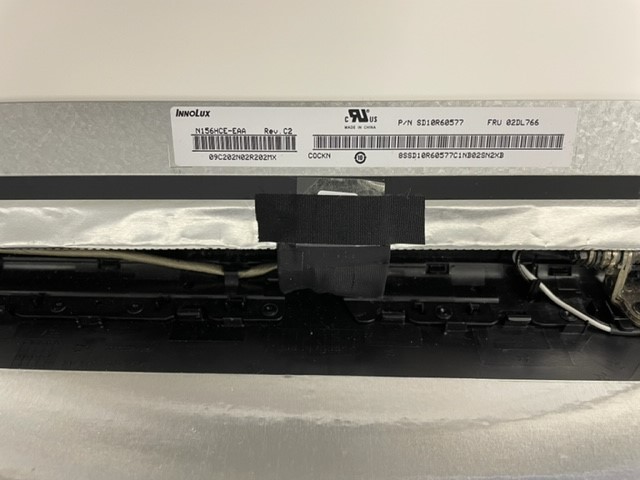

液晶ケーブルの封印


パソコン用絶縁テープ

3M 難燃性ポリエステルテープ 1350黒 12mmX66m 1350FB 1
【3M 難燃性ポリエステルテープ 1350FB-1 】12mmAmazon自社発送 ¥1,009円(税込)

幅(mm)は「 12mm 」を選択

  • 厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
Amazon1009

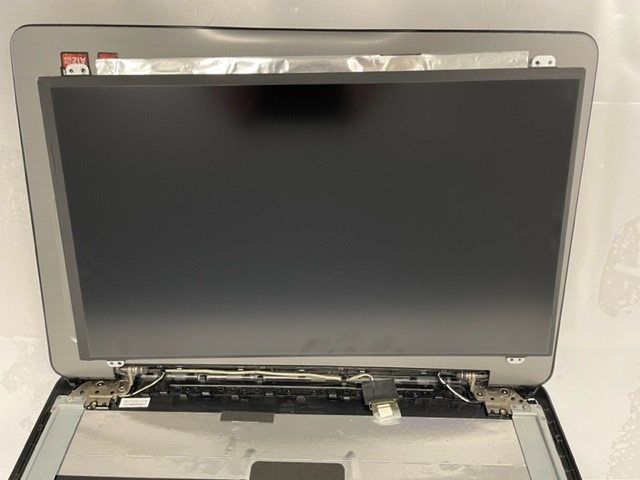

仮組みでテスト


ベゼルを組み立てしてテスト

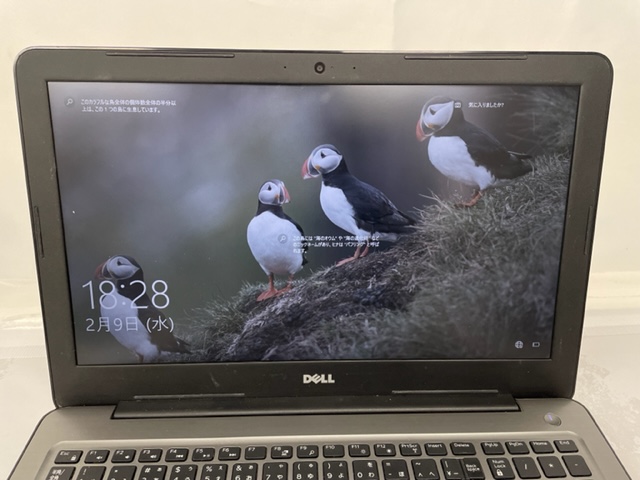

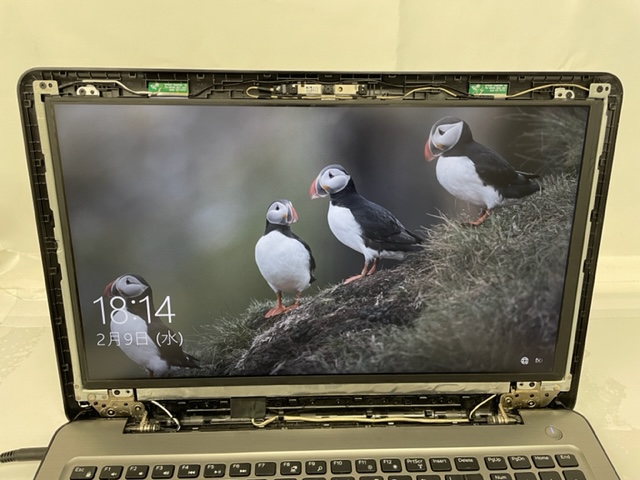

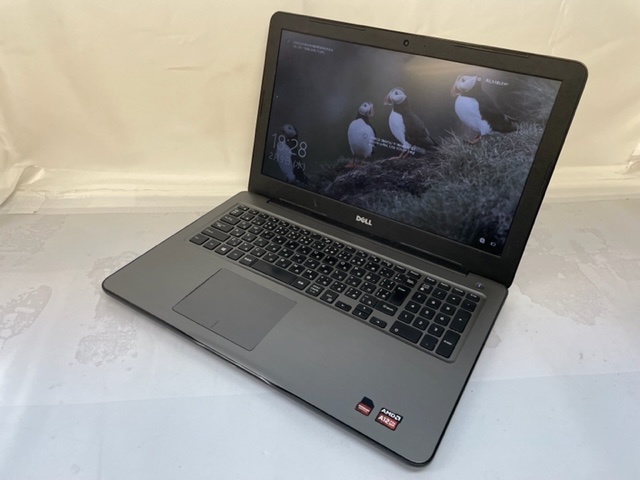

正常表示されました。液晶交換完了

⇒ 液晶パネル交換について



このモデルの液晶交換修理


フォームからお問い合わせください。在庫確認や即日修理も可能です。
