【　Vostro14 3400 3420 3425 3430 3435を分解・液晶パネル交換修理　】

Vostro14 3400 3420 3425 3430 3435の液晶パネル修理動画

DELL公式 サービスマニュアル

　PDF版
　html版

Vostro14 3400 3420 3425 3430 3435の画面交換の手順

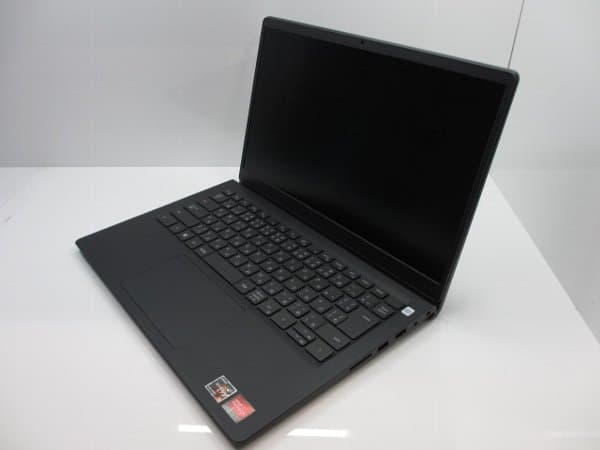

全面的に割れて画面は何も見えません

【関連URL】
　液晶故障の事例と原因

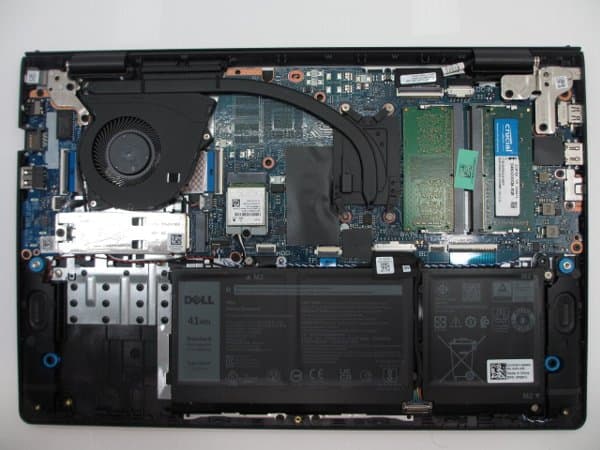

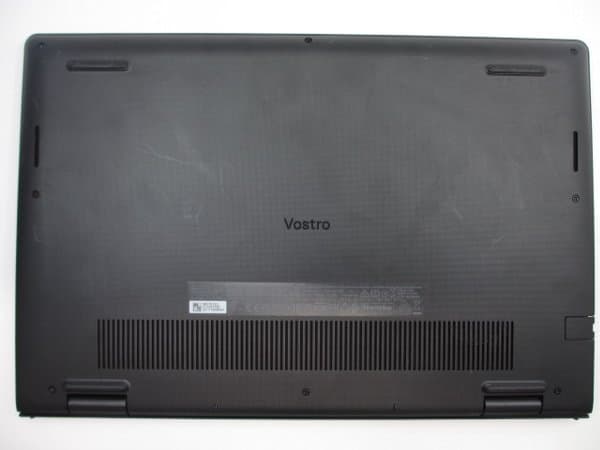

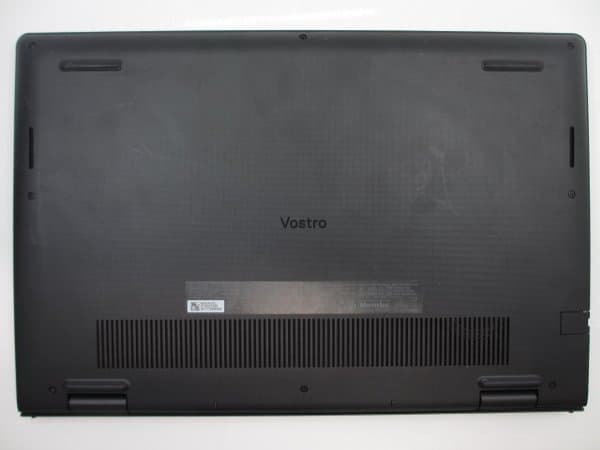

本体裏8個のネジを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

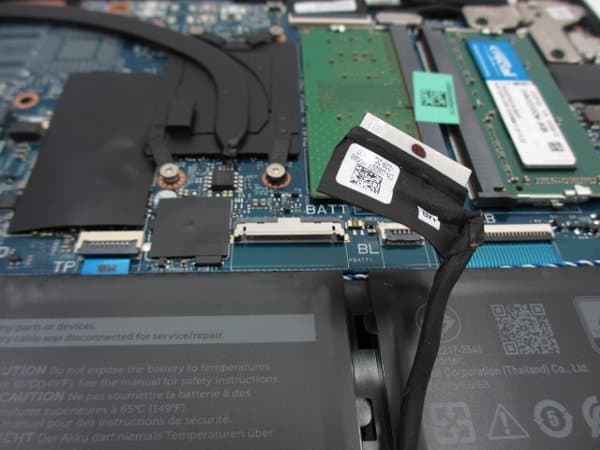

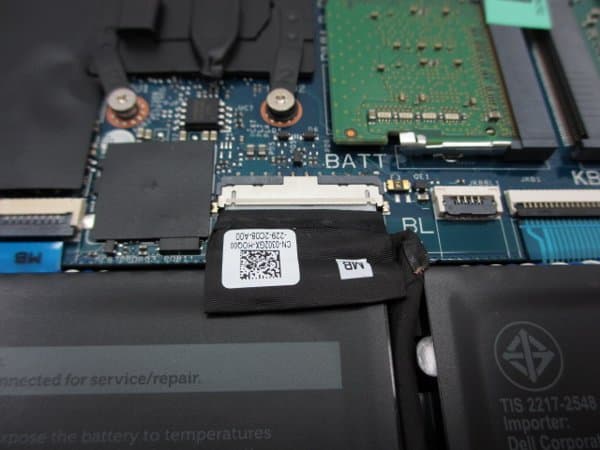

バッテリーコネクタを取り外し

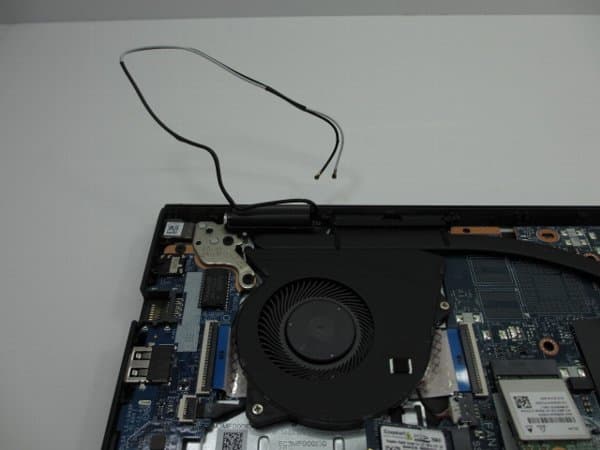

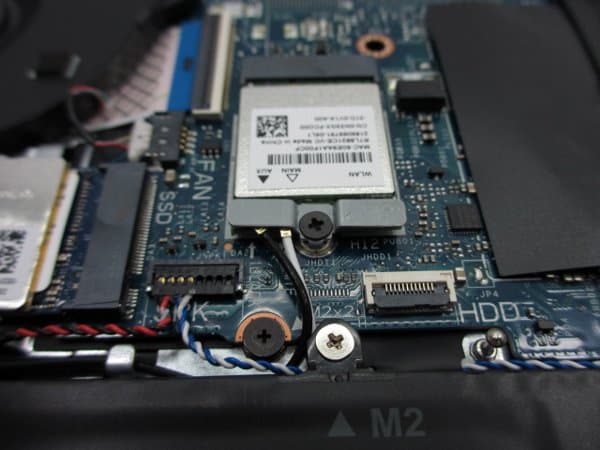

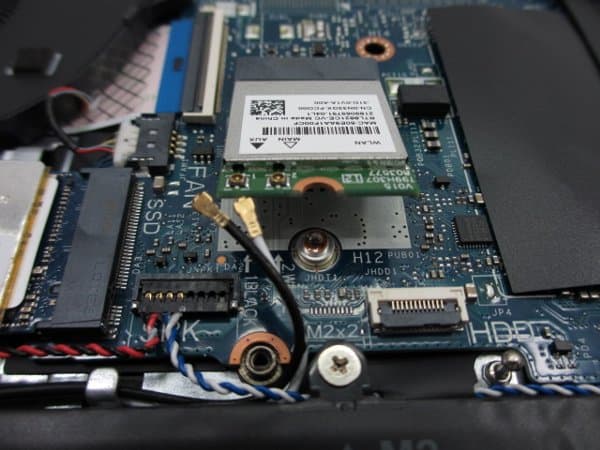

WIFIコネクタ取り外し

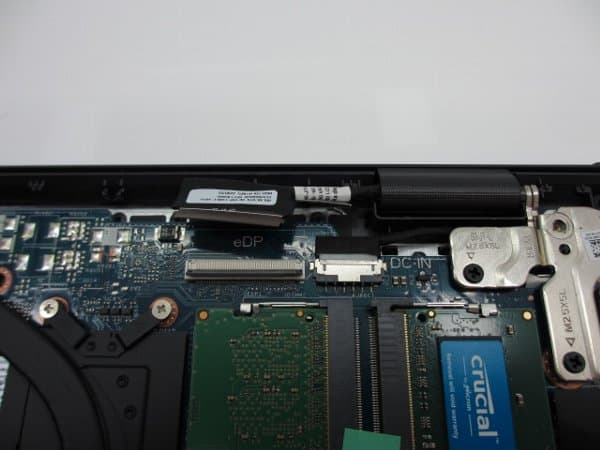

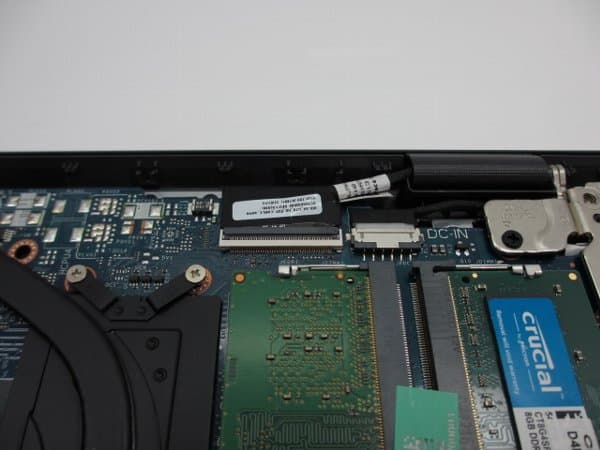

液晶ケーブル取り外し

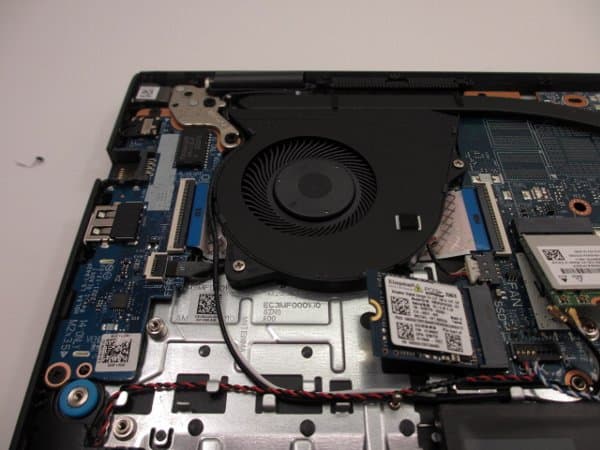

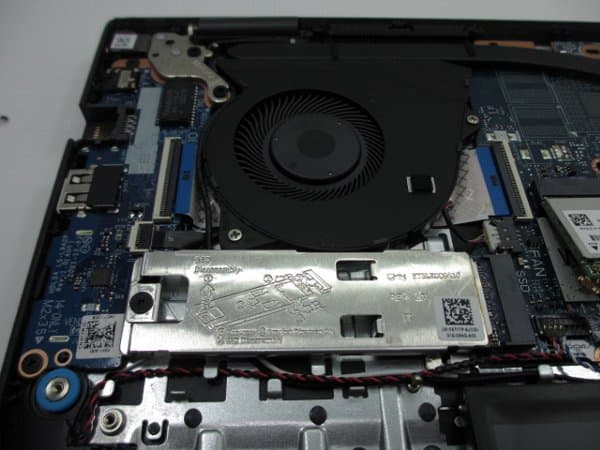

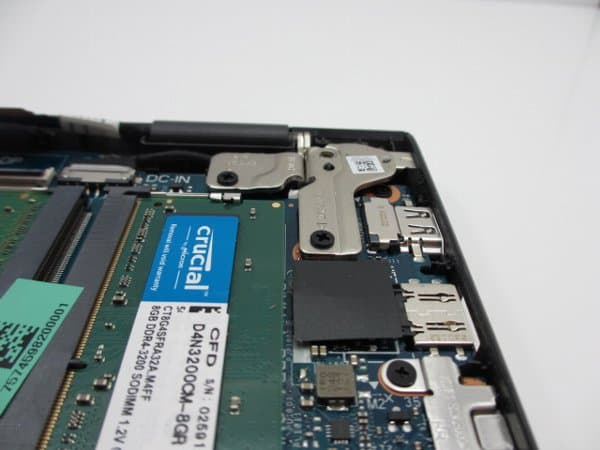

左右のヒンジを固定しているネジ（2つづつ）を取り外し

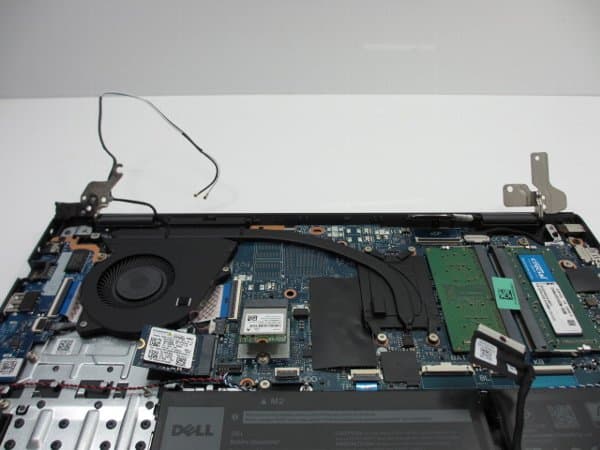

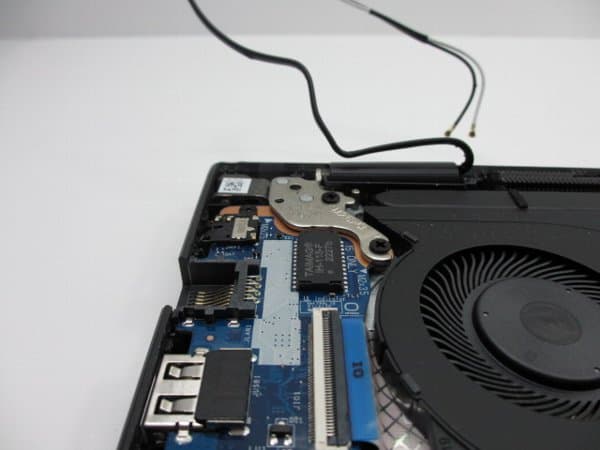

ヒンジを上向きにする

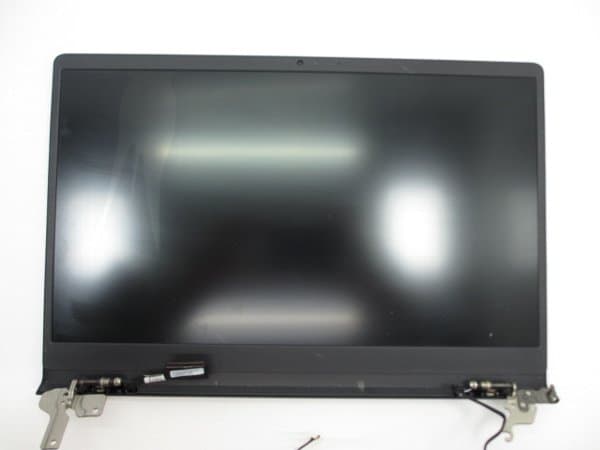

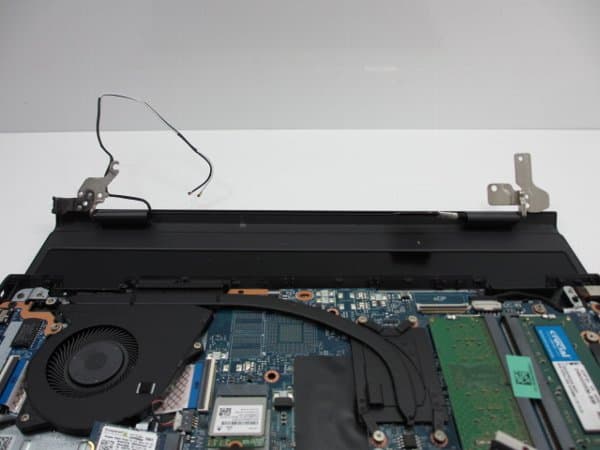

スライドさせて液晶ユニットと本体を分離

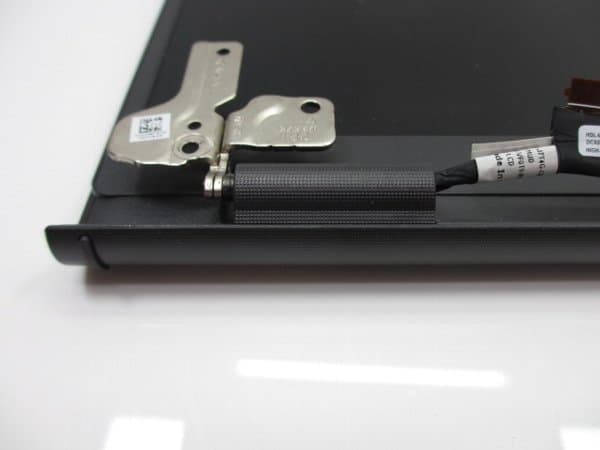

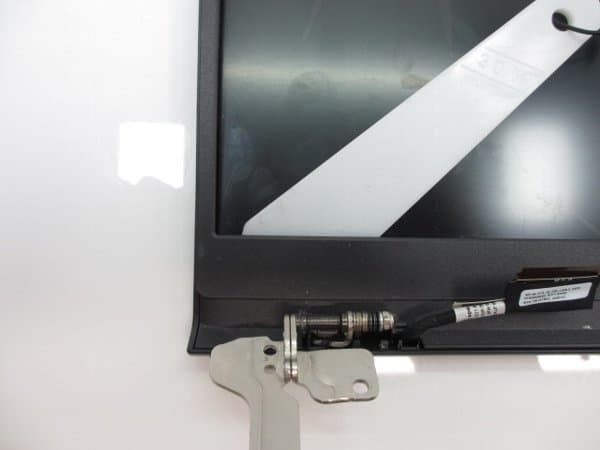

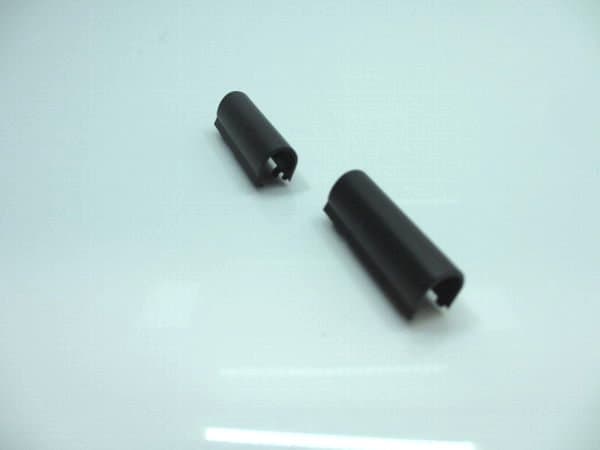

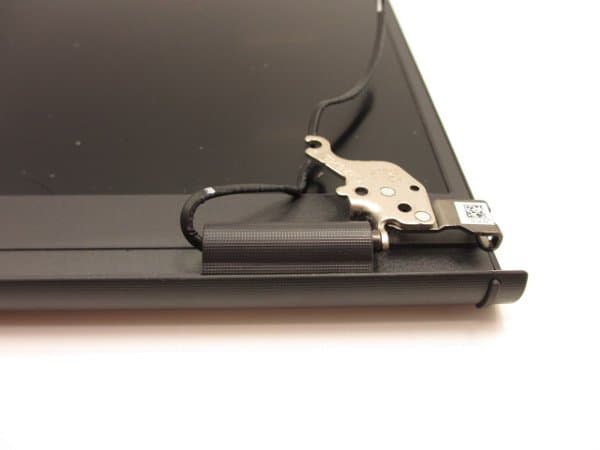

ヒンジを隠しているカバーを取り外し

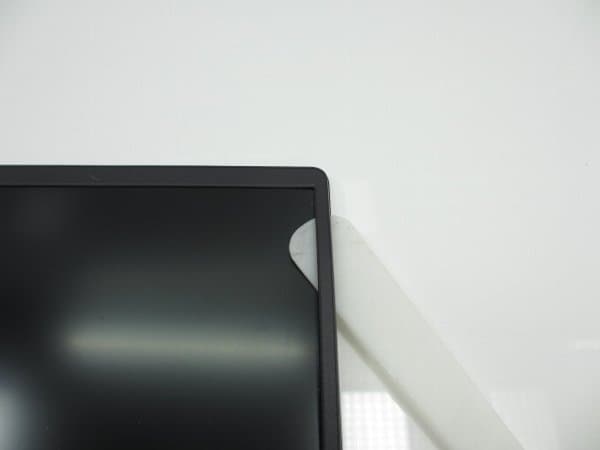

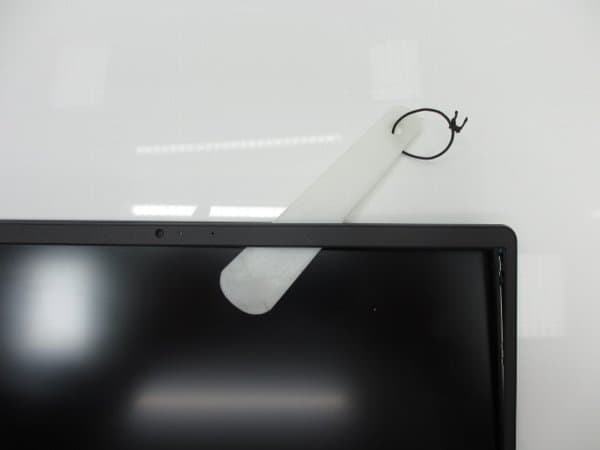

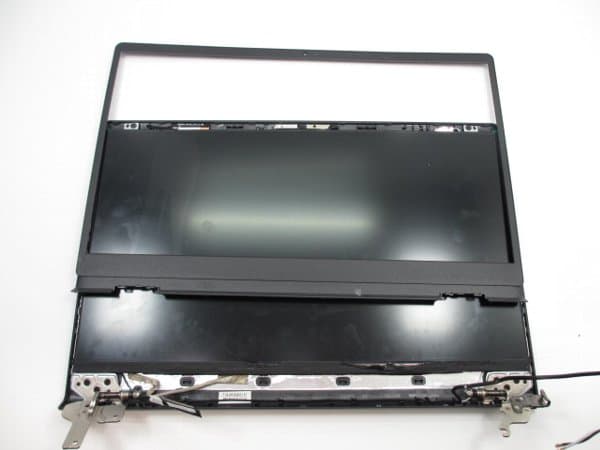

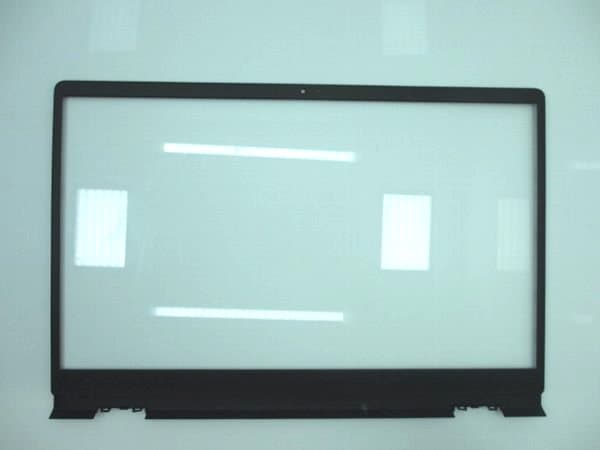

ヒンジカバーと液晶カバーの隙間からヘラを入れてスライドさせながらゆっくりとカバーを取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

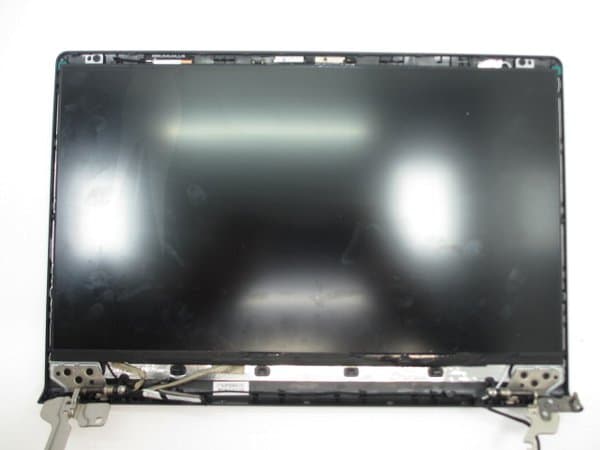

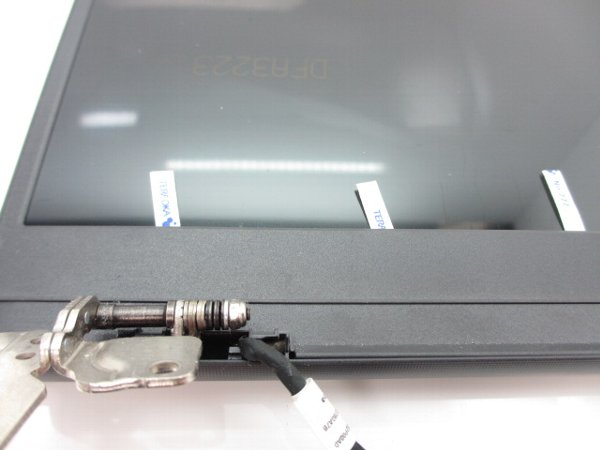

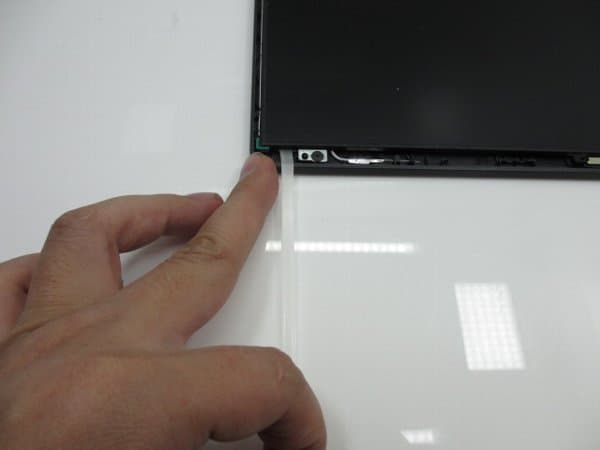

液晶パネルの左右の上から出ている両面テープを引き出す。左右ともに実施

角度をつけず真っ直ぐに引き出し。手繰り寄せながらテープが絡まないよう慎重に

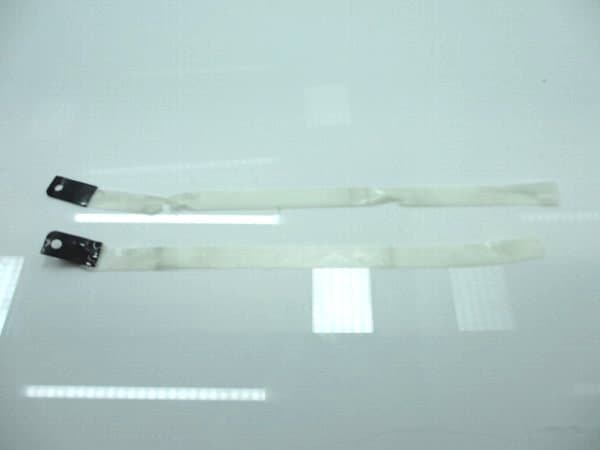

取り外した両面テープ

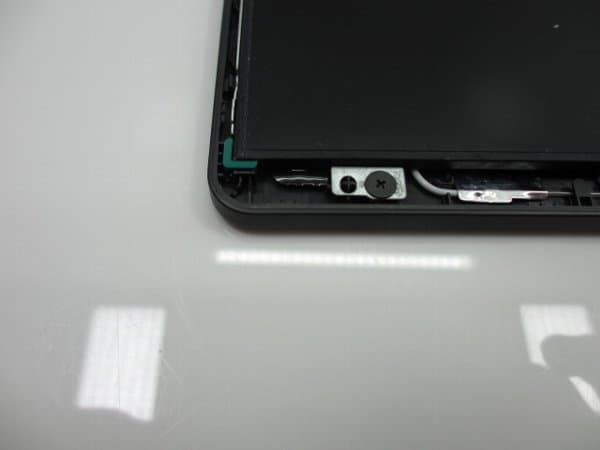

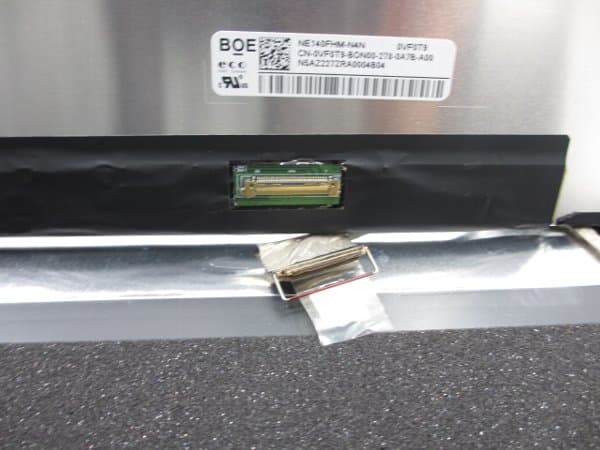

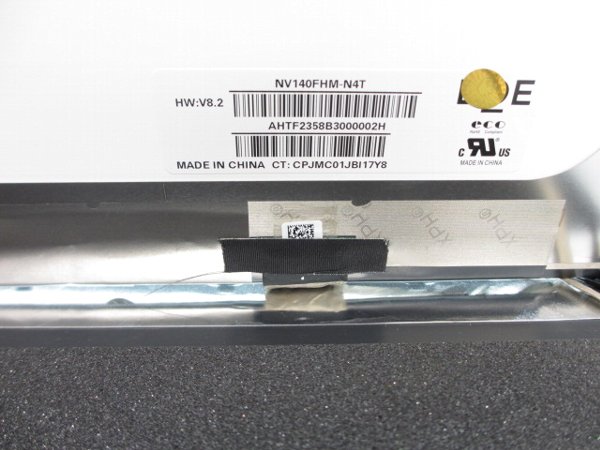

液晶ケーブルの上についているテープをはがして、液晶ケーブルを取り外す

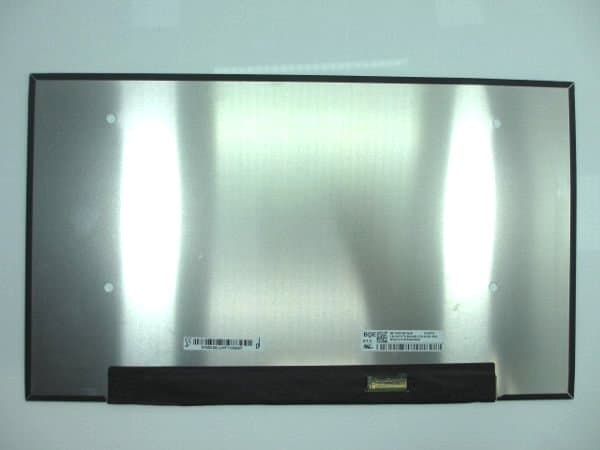

新しい液晶パネルを用意

交換用液晶パネル

Vostro14 3400 3420 3425 3430 3435交換用の液晶パネル￥12,000円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080) が搭載。形状が長方形タイプを選択。

Amazon12,000円

楽天市場13,178円~

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

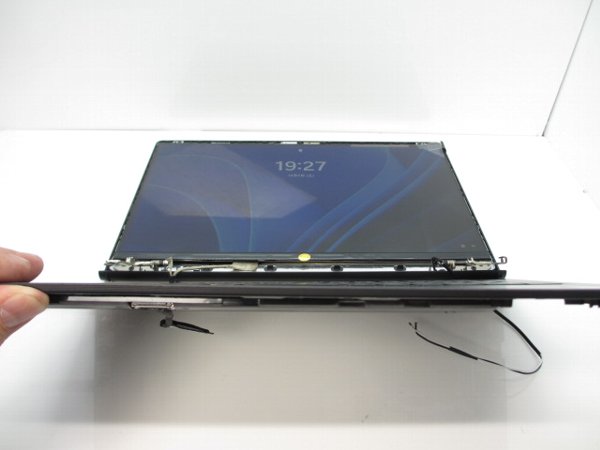

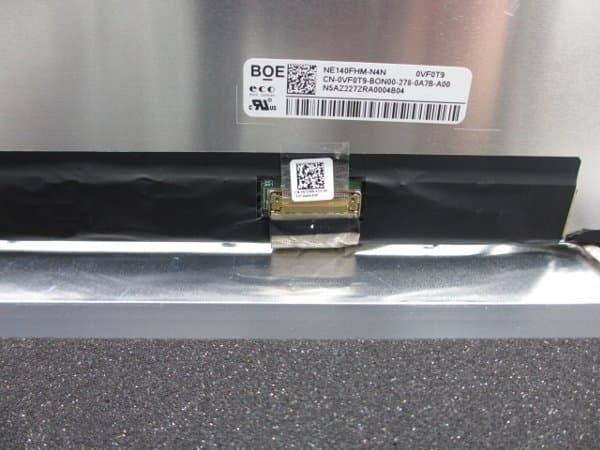

液晶パネルを交換。液晶ケーブルを接続。アダプタだけを接続して表示をテスト

液晶ケーブルを固定するテープは再利用できない場合は絶縁テープで固定

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

液晶カバーとパネルの隙間は両面テープで固定されています。

薄くて加工が容易な両面テープ

【寺岡製作所 】両面テープ NO.777 多用途 不織布基材 耐熱性 10mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　10mm　」を選択

•
  簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
  厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。

Amazon274円

モノタロウ249円

アスクル-円

楽天市場1217円~

Yahooショッピング966円~

ヨドバシカメラ

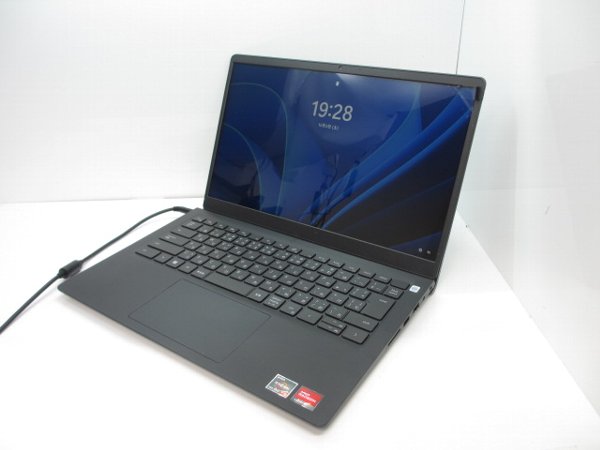

逆の手順で組み立て。正常表示されました
