【 富士通 AH50/A3・AH50/B3・AH50/D1・AH50/D1・AH50/B3液晶パネル交換修理 】

同じ構造のモデル一覧


AH50/A3
AH53/B2 WA2/B23
AH42/B3 AH50/B3
AH51/C3
AH43/D3
AH50/D1 AH51/C3
AH53/X
WA1/B2 WA1/A3
*/A3と/B3はUSBとtype-cのポートの数が違うだけで同じ。

液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。

記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。

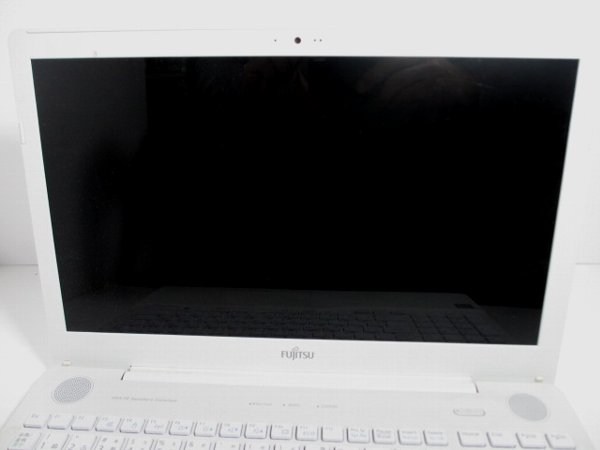

液晶画面のフレーム


カメラの位置などが同じか確認

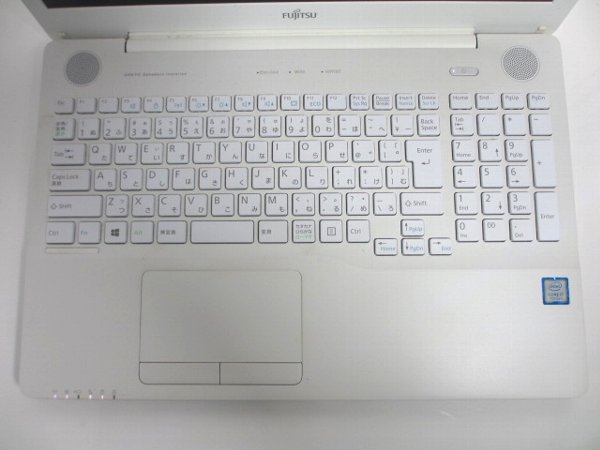

キーボード


キーの形状。キーボードの外枠や電源ボタンの位置などを確認

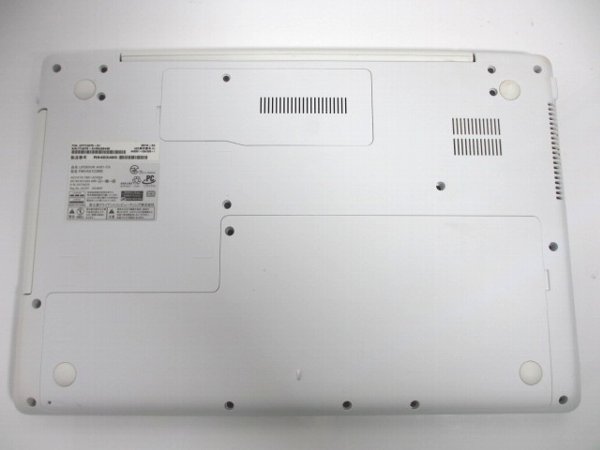

本体裏カバー


ネジやゴムの位置を確認

AH51/C3の液晶パネル修理動画

*AH51/C3と同じ構造の交換動画です。

画面交換の手順

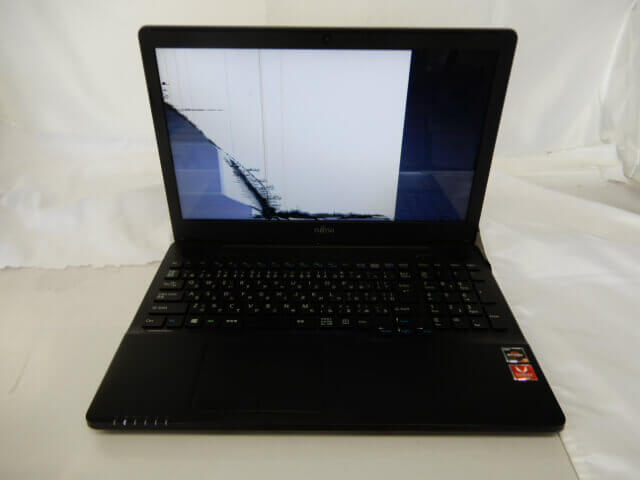

右側が割れています

【関連URL】
 液晶故障の事例と原因

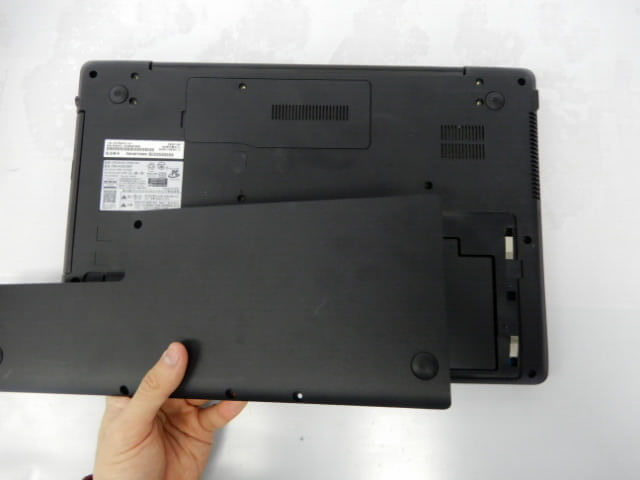

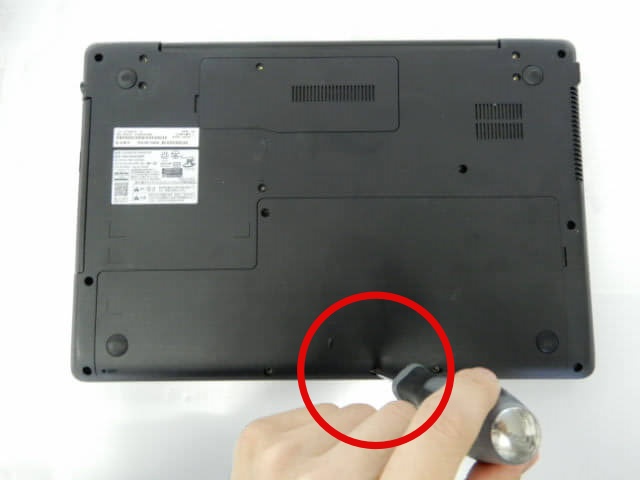

バッテリーのカバーネジ4個を取り外し

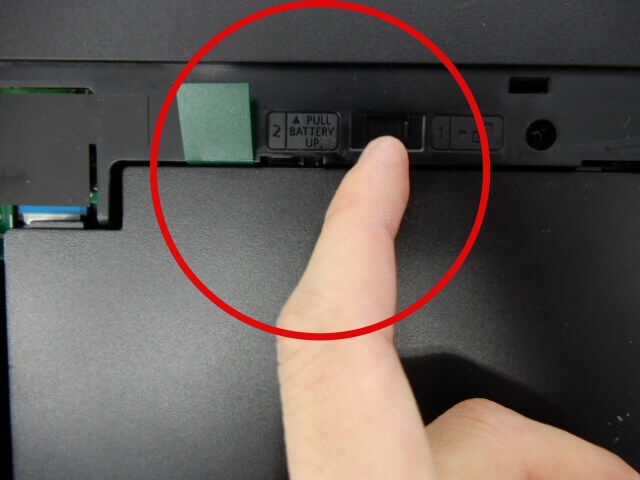

バッテリーのロックをOFFにして取り外し

DVDドライブの固定ねじを取り外し


ノートパソコン向け(15インチ以下)ドライバー

ベッセル VESSEL ドライバー Gグリップ 0×100
【ベッセル】ノートパソコン用ドライバー
481円(税込・Amazon自社発送)

サイズは「 +00×75 990 」を選択

  • ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
    ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
Amazon481

DVDドライブを引き抜く

HDDから延びる接続ケーブルを取り外し

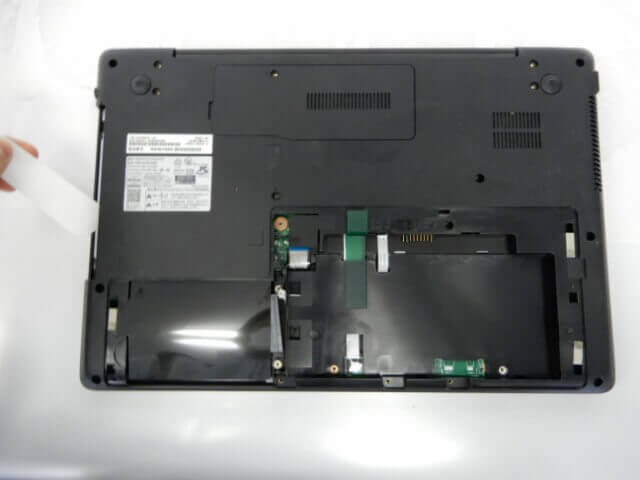

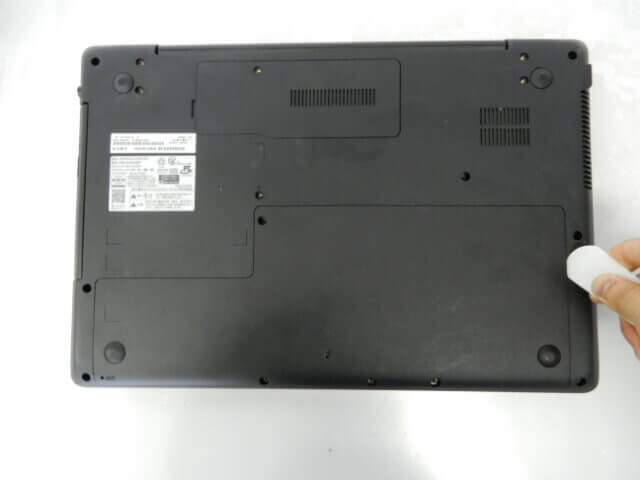

本体カバーのネジの残りをすべて取り外し

メモリカバーの下にあるネジを取り外し

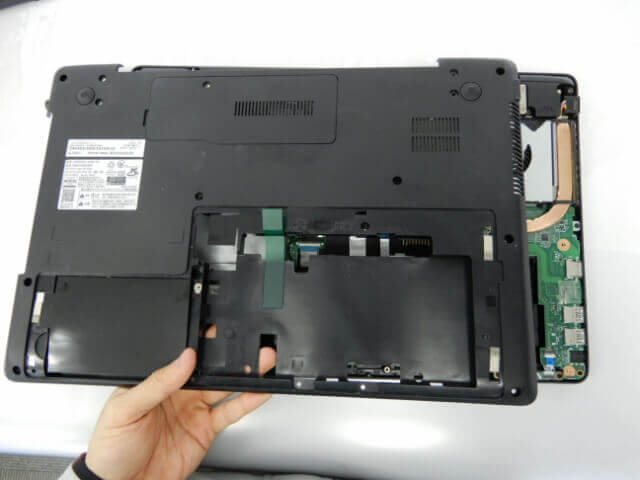

本体カバーを取り外し

WIFIカードから無線接続用の黒と灰色のケーブルを取り外し

液晶ケーブルを取り外し

左右のヒンジ固定ネジ2つづつ取り外し

カメラ用のケーブルを取り外し

液晶ユニット部分をスライドさせる

ネジ隠しカバーを外して固定ねじを取り外し

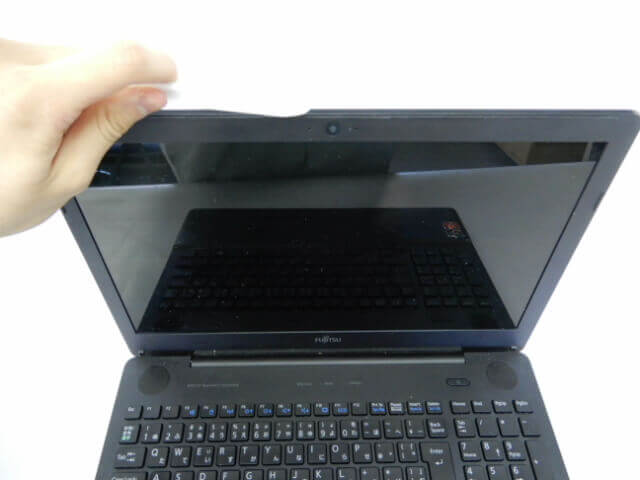

液晶カバーの隙間にヘラを入れてスライド


液晶カバー取り外し用ヘラ

井上商会 井上工具 ジラコヘラ 白 20mm
【井上工具】ジラコヘラ 20mmAmazon自社発送 ¥67円(税込)

刃幅(mm)は「 20mm 」を選択

  • ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

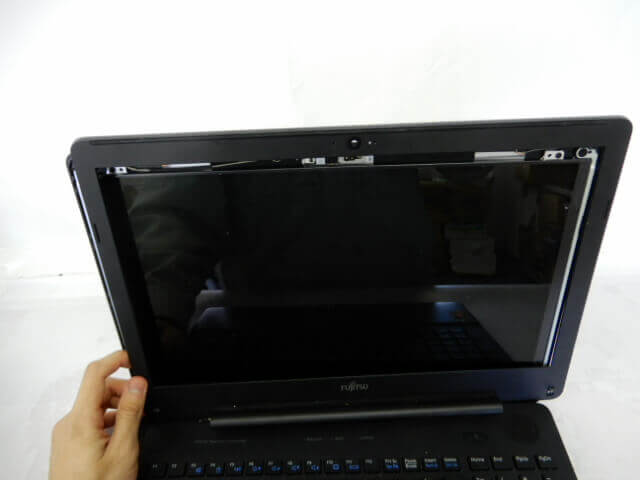

液晶カバーの枠が外れる

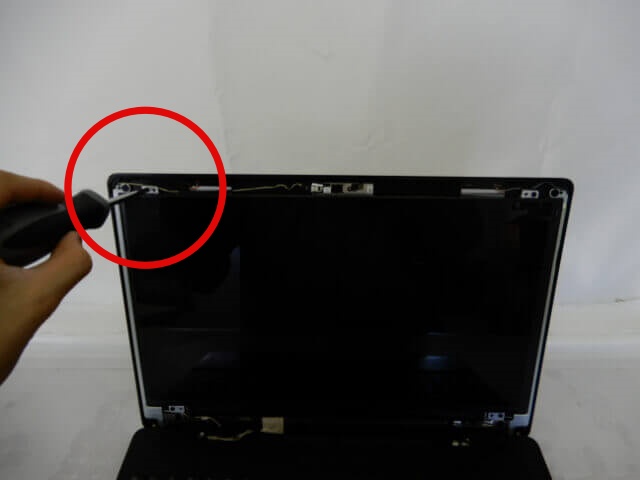

上下左右の液晶パネル固定ネジ4つを取り外し

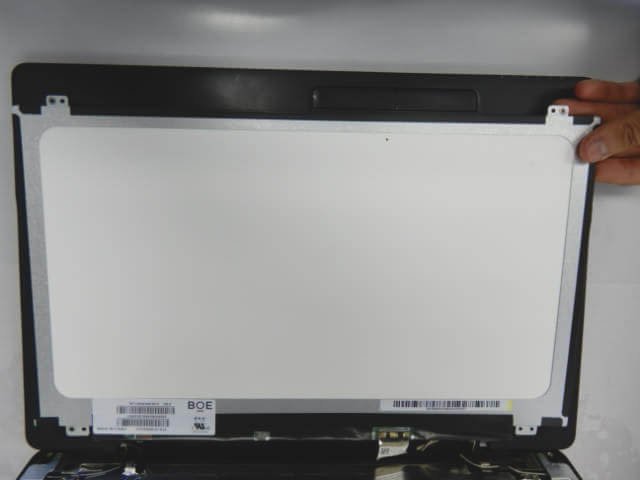

液晶パネルを取り外し

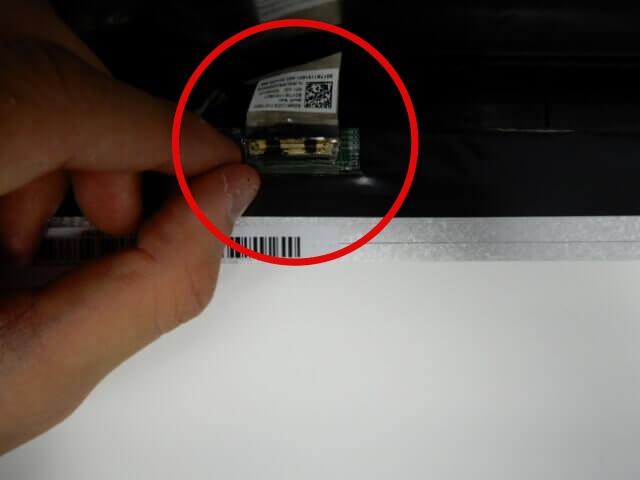

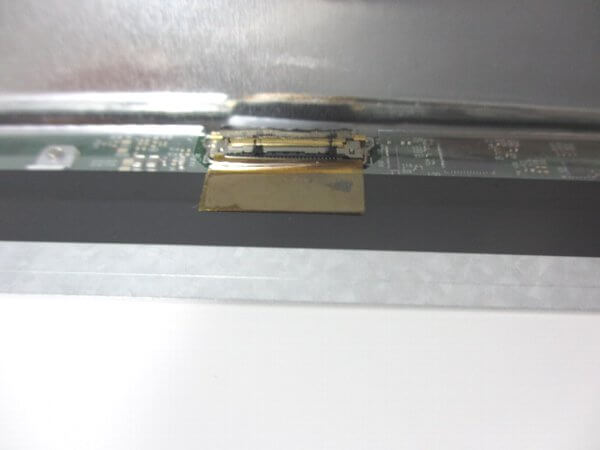

液晶ケーブルがテープで固定されている。はがして液晶ケーブルを取り外し

交換用の液晶パネルを用意

【関連URL】
 液晶パネル在庫検索
 液晶パネルの購入方法


交換用液晶パネル

  • 表面が光沢品質。解像度は1366x768。上下にネジ取り付け用のブラケットが付きタイプを選択。このモデルの液晶パネルは汎用品が使われています。年式が経過しているため安価に部品入手が可能です。
Amazon10,000
楽天市場10,318円~


液晶ケーブルだけを接続。バッテリーやWIFIケーブルは付けなくてOK

アダプタだけを付けて電源ON。正常表示を確認

液晶ケーブルを絶縁テープで貼り付け


パソコン用絶縁テープ

3M 難燃性ポリエステルテープ 1350黒 12mmX66m 1350FB 1
【3M 難燃性ポリエステルテープ 1350FB-1 】12mmAmazon自社発送 ¥1,009円(税込)

幅(mm)は「 12mm 」を選択

  • 厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
Amazon1009

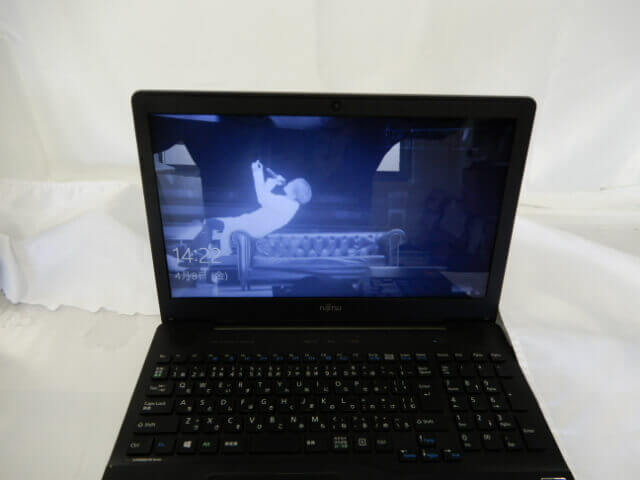

逆の手順で元に戻す。正常に表示されました。
