【　自分で富士通 AH53/C2 FMVA53C2RKを分解・液晶パネル交換　】

富士通 AH53/C2 FMVA53C2RKの液晶パネル修理動画

＊富士通AH53/C2のモデルと同じ構造の富士通AH53/B2のモデルの交換動画です。

vの液晶パネル修理方法　目次

• 部品調査と交換後トラブル質問集
• 画像で交換方法を確認
• 液晶パネル交換で最低限必要なドライバーとヘラを準備
• 交換用の液晶パネルを入手する

富士通 AH53/C2 FMVA53C2RKの画面交換の手順

故障の状態を確認

【関連URL】
　液晶故障の事例と原因

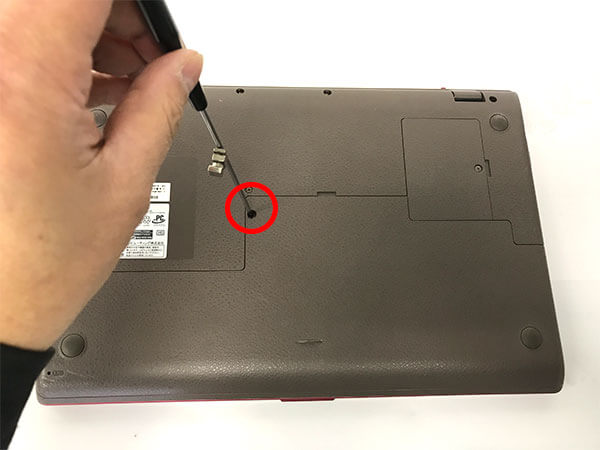

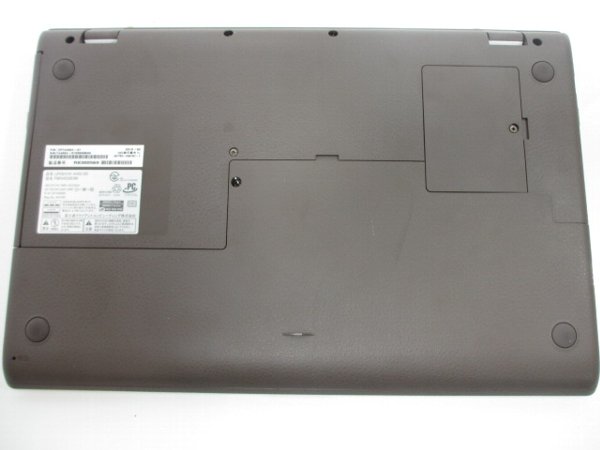

バッテリーのカバーのネジを外す

【関連URL】
　液晶交換で最低限必要なドライバーとジコラヘラ

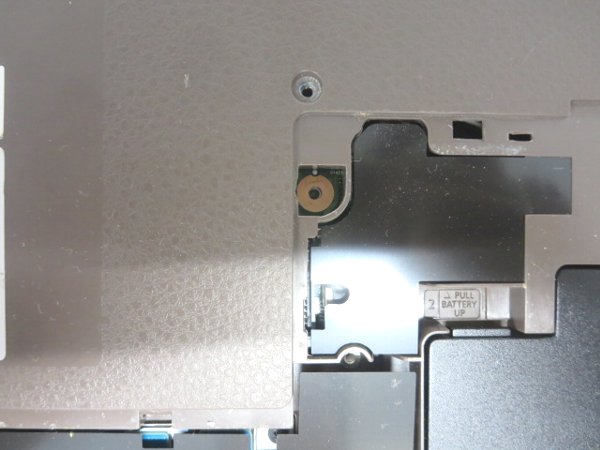

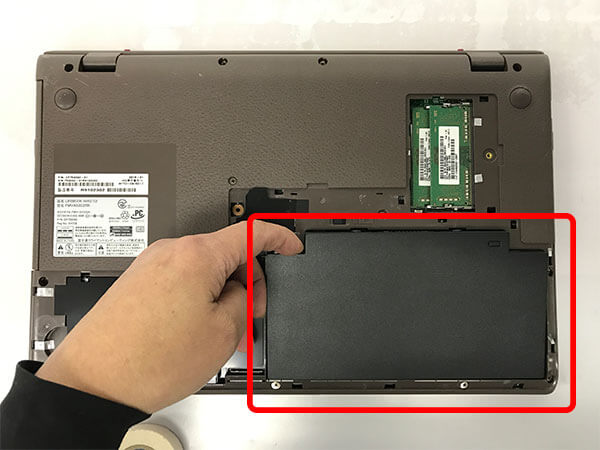

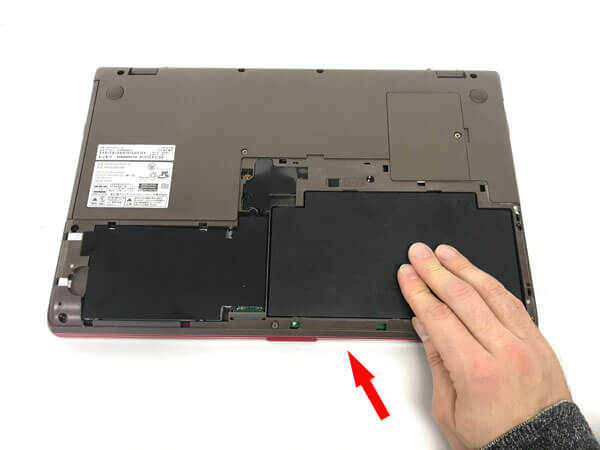

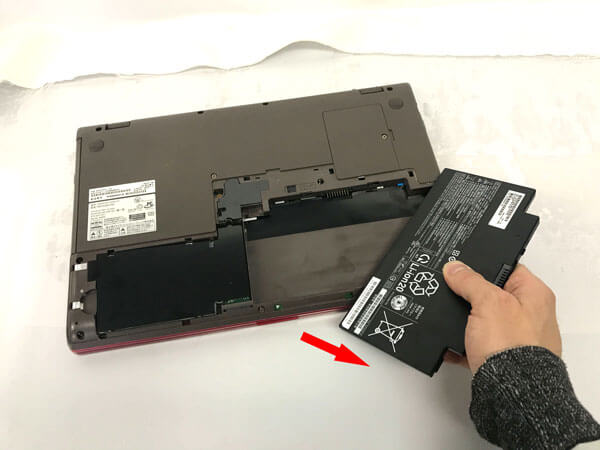

バッテリーを外す

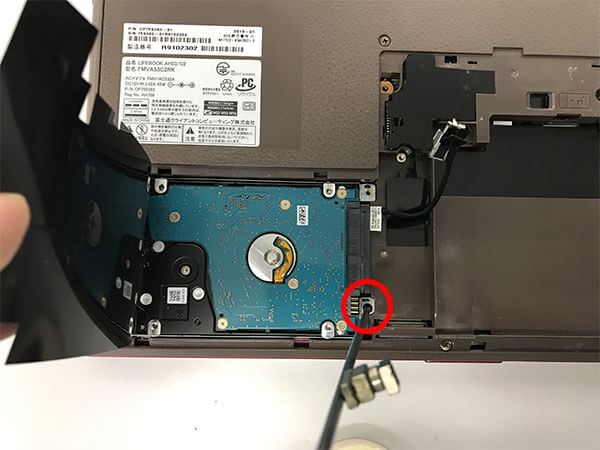

HDDを外す

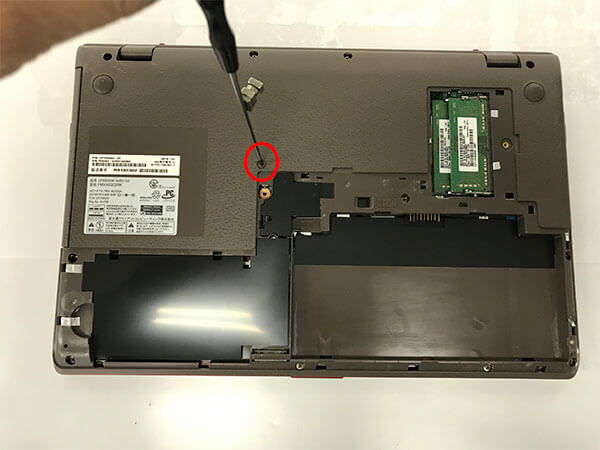

DVDドライブのネジを外す

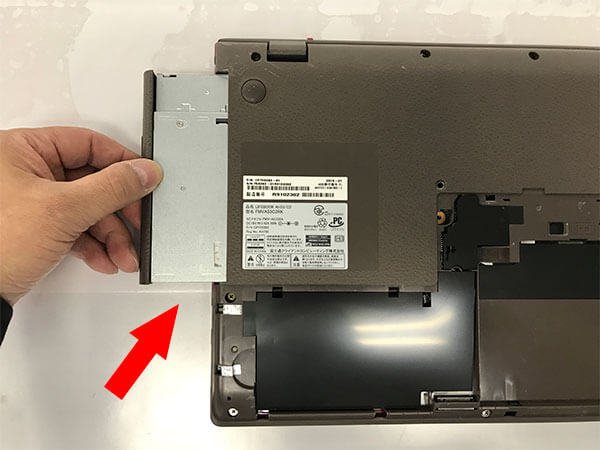

DVDドライブを外す

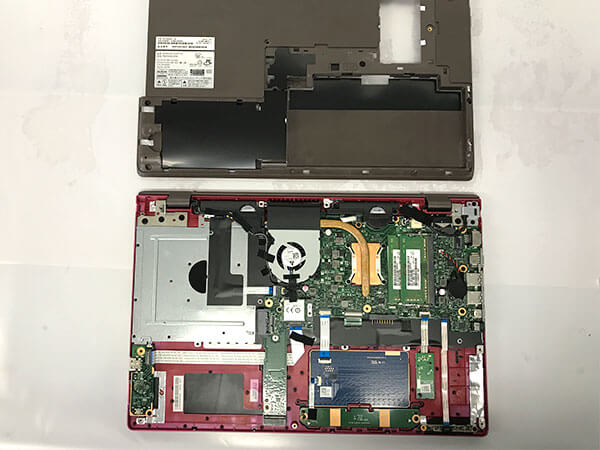

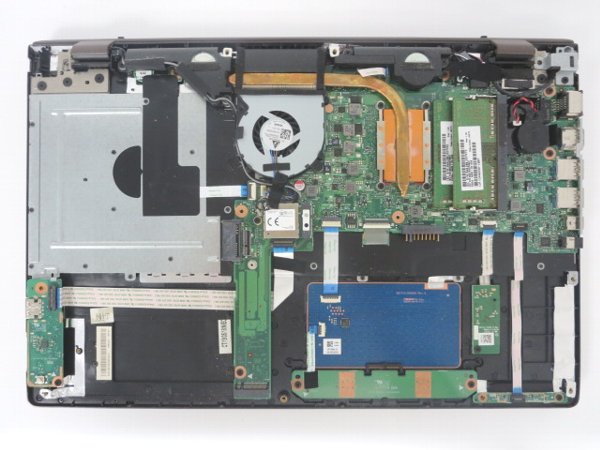

後ろのカバーを外す

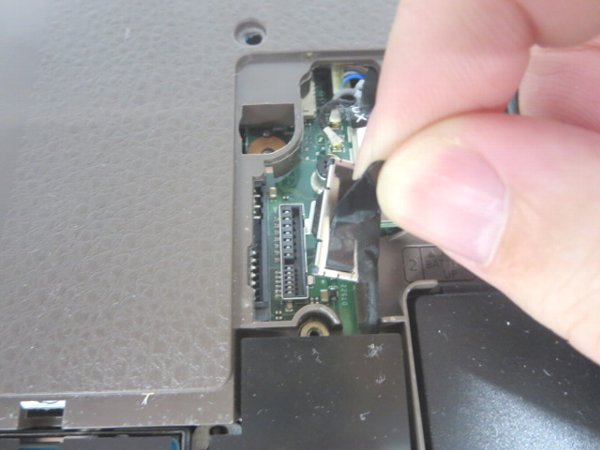

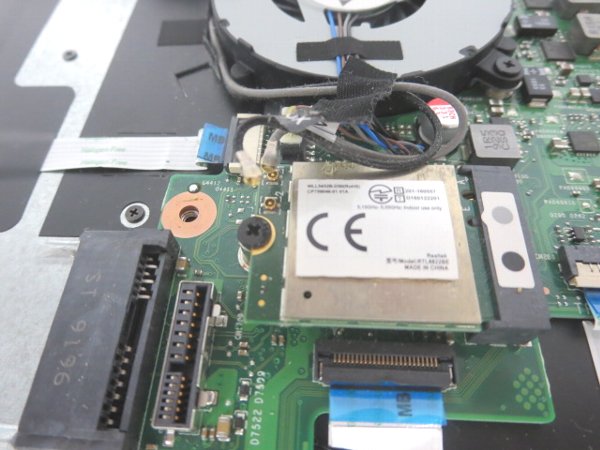

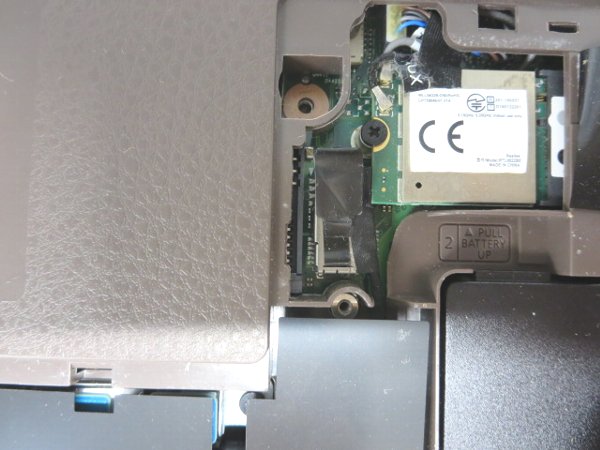

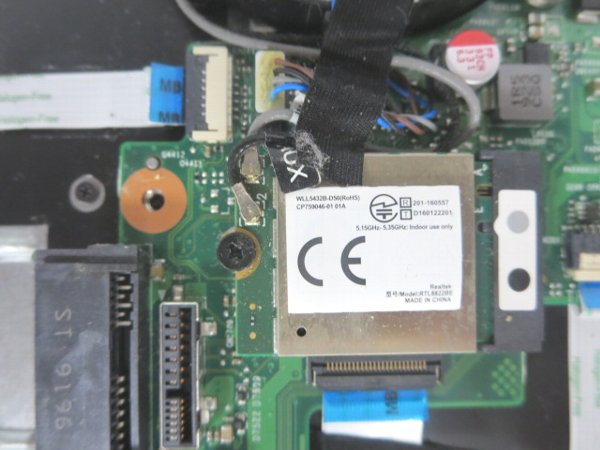

Wifiアンテナ線を外す

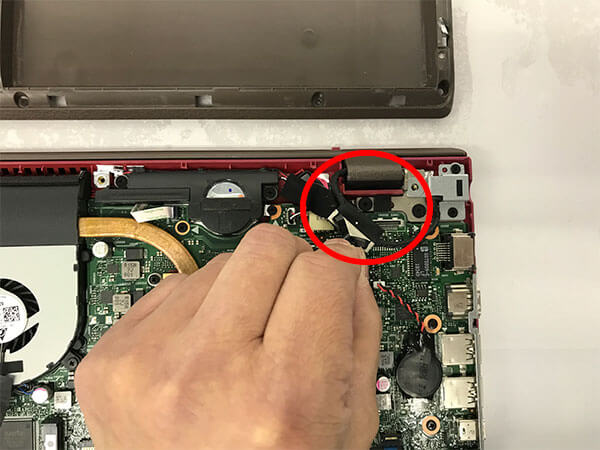

液晶のケーブルを外す

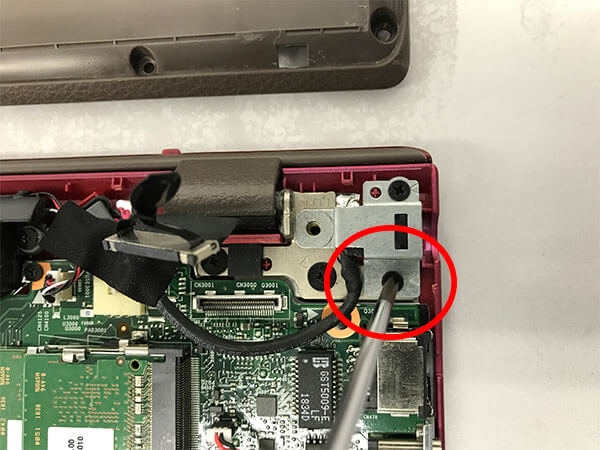

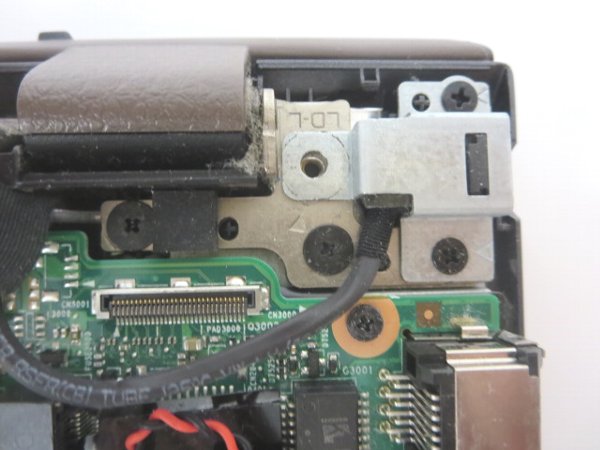

DCジャックのネジを外す

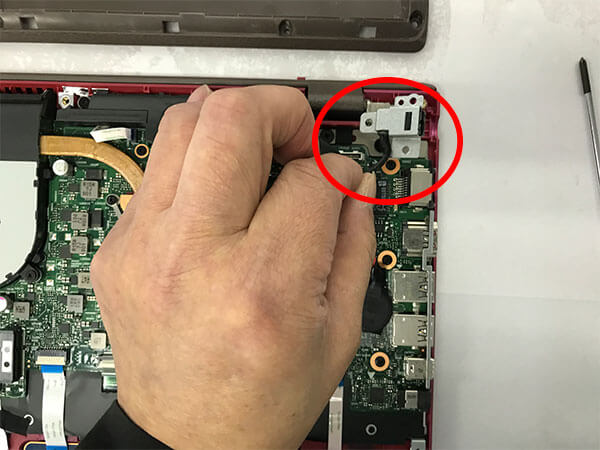

DCジャックを外す

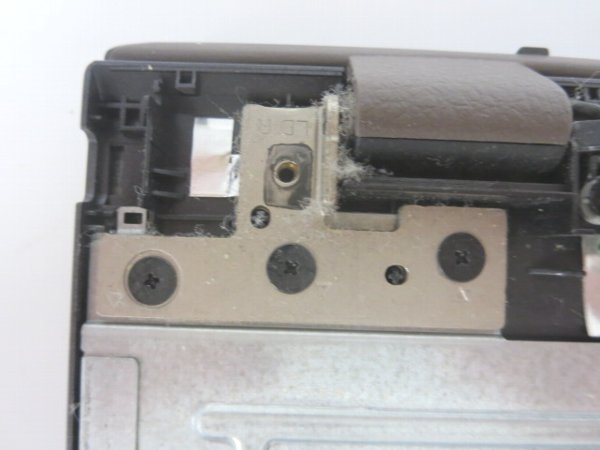

上半身ユニットのヒンジのネジを外す

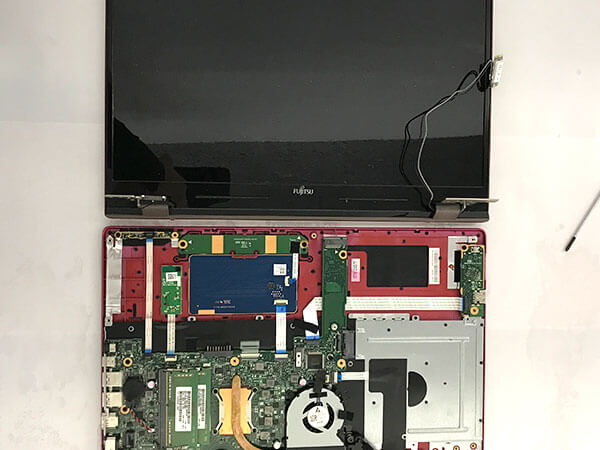

上半身ユニットを外す

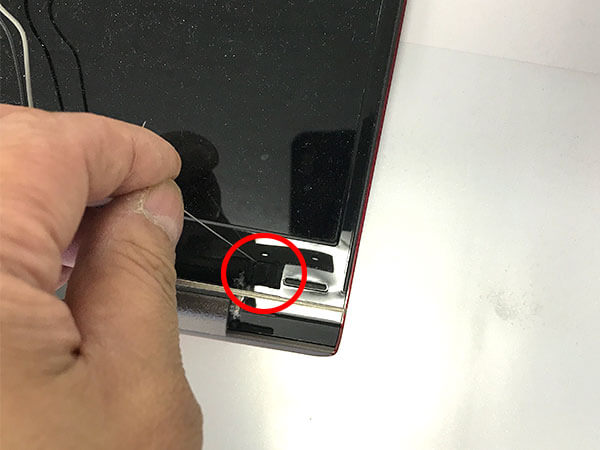

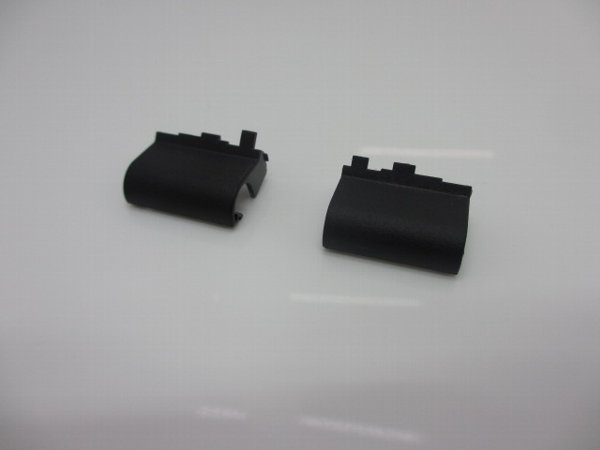

LCDカバーのゴムとネジを外す

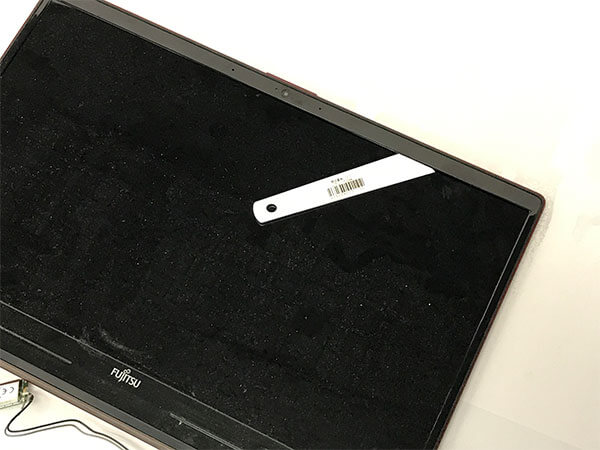

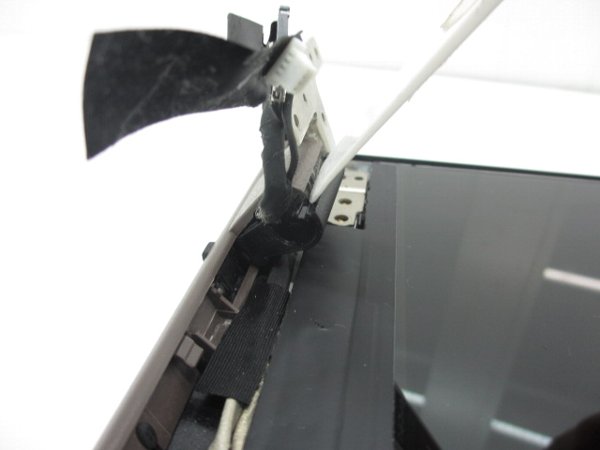

ヘラを使いベゼルを外す

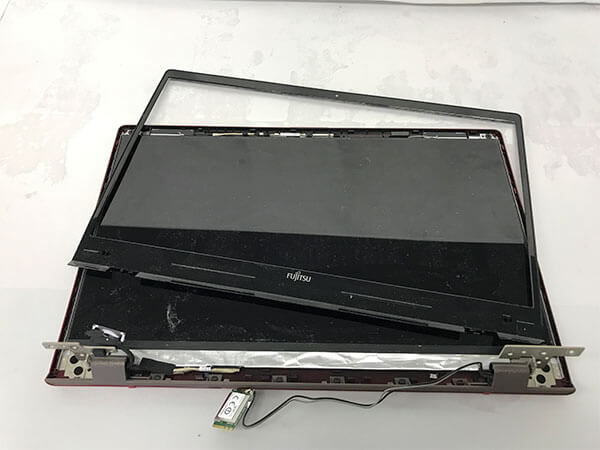

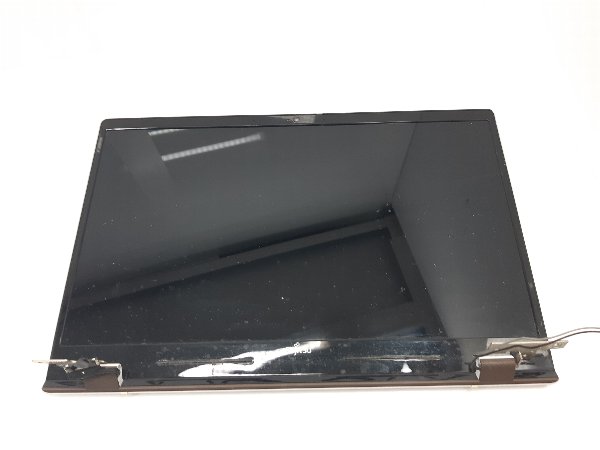

LCDベゼルを外した

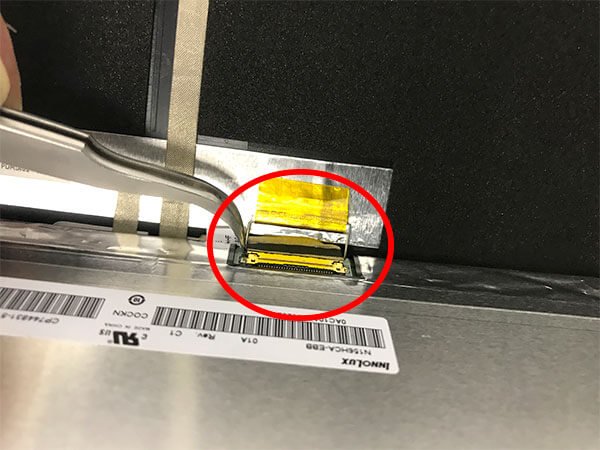

液晶のコネクタを外す

液晶を取り出す

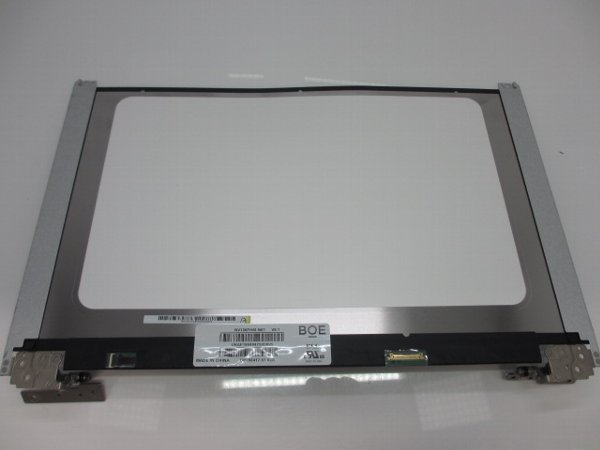

新しい液晶パネルに交換

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

OKなら逆の手順で取り付けます。完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

全てのコネクタを戻す

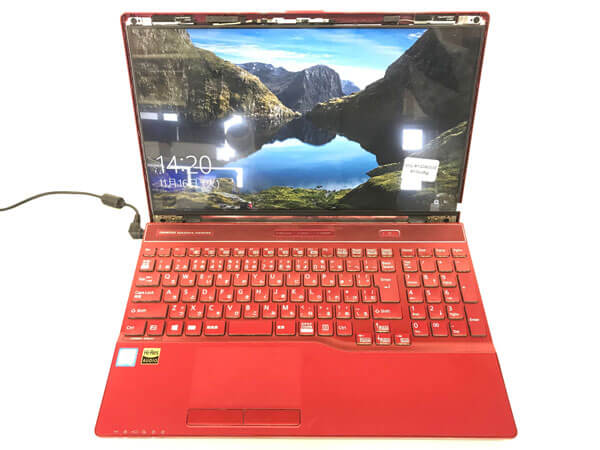

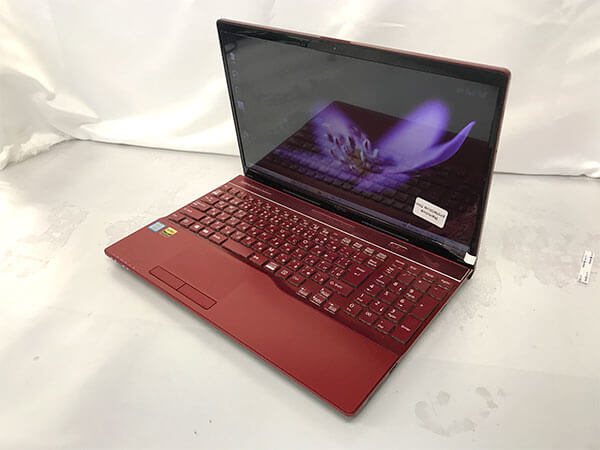

正常に表示されます

富士通 AH53/C2 FMVA53C2RKの交換用液晶パネル部品を入手する

おすすめの購入先

以下のリンクは富士通 AH53/C2 FMVA53C2RKの交換用液晶パネルに直接リンクしています。

【関連URL】
　ヤフオク・AMAZON・ebayから部品を購入する手順

富士通 AH53/C2 FMVA53C2RKと形状が違う場合、似ているモデル名が近いものを探してください。

100種類以上のモデルの交換事例集です。
