液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。
記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶画面のフレーム
カメラの位置などが同じか確認
キーボード
キーの形状。キーボードの外枠や電源ボタンの位置などを確認
本体裏カバー
ネジやゴムの位置を確認
画面交換の手順
液晶パネルの右上から割れてます。
【関連URL】
液晶故障の事例と原因
本体裏カバーのネジを外す
ノートパソコン向け（15インチ以下）ドライバー
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします
カバーのネジを外す
DVDドライブを取り出し
カバーを取り出し
モデルによってSSDだけのモデル。SSDとHDD併用タイプがあります。
Wifiアンテナの線を外す
マザーボード基板から液晶ケーブル外す
上半身ユニットのネジを外し
上半身ユニットを固定している左右のヒンジを上に上げる
液晶ユニットを分離
液晶パネルのヒンジカバーを取り外し
LCDのベゼルの隙間からヘラなどを入れる
液晶カバー取り外し用ヘラ
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。
ギターのピックなどでも代用可能。傷をつけないためにもプラスチック素材を利用ください
上下左右、隙間ができたらベゼルが取り外せます
2つのパターンがあります。
●液晶パネルの下側にゴムが出ている場合
左右のゴムを下に引っ張って両面テープのゴムを取り外し
●液晶パネルの下側にゴムが見えない場合
四隅のネジを外す
液晶ケーブルを外す
液晶パネルとフレームが外れる

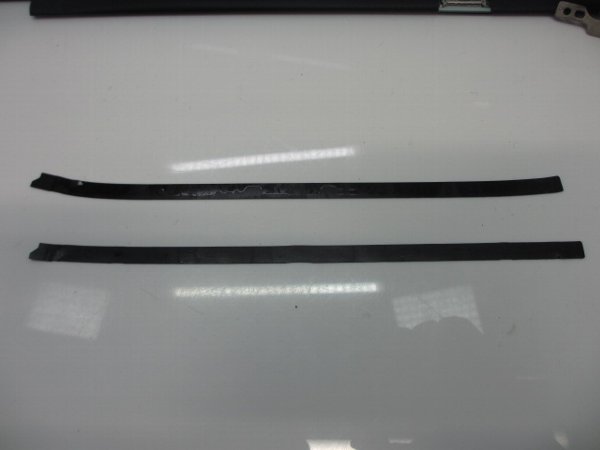

フレーム内にゴムが挟まっています。ピンセットで真っ直ぐに取り出し
パソコン修理用ピンセット
ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。
交換用液晶パネルの準備
交換用液晶パネル
- 表面が光沢品質。解像度はFHD (1920 x 1080) 。上下にネジ取り付け用のブラケットがないタイプを選択。このモデルの液晶パネルは汎用品が使われています。年式が経過しているため安価に部品入手が可能です。
【関連URL】
液晶パネル在庫検索
液晶パネルの購入方法
新しい液晶パネルに交換

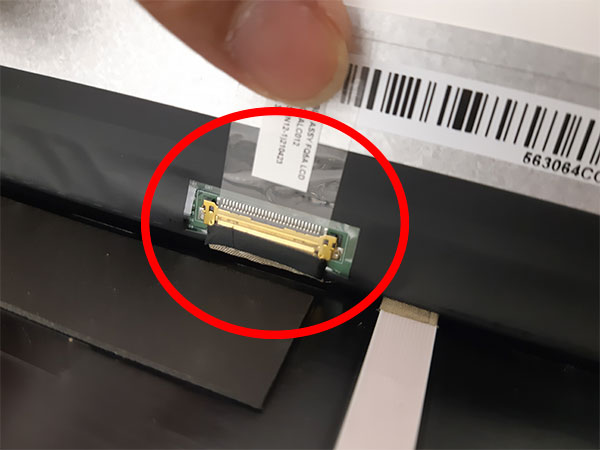

液晶ケーブルの封印。テープの接着が弱くなっていたら絶縁テープで上から固定してください。
パソコン用絶縁テープ
幅(mm)は「 12mm 」を選択
厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。
逆の手順で取り付け
正常表示されました。液晶交換完了
⇒ 液晶パネル交換について
このモデルの液晶交換修理
フォームからお問い合わせください。在庫確認や即日修理も可能です。
修理項目・メーカーから選択
