構造のモデル一覧
FH77/B3・FH70/B3・FH52/B3・WF1/B3
FH70/D3・FH77/D3・FH52/D3・WF1/D3
FH70/E1・FH52/E1
その他モデルでも液晶画面のフレーム、本体裏カバーの形状が同じなら同じように交換できる可能性が高いです。
記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶画面のフレーム
カメラの位置などが同じか確認
本体裏カバー
ネジやゴムの位置を確認
富士通 FH70/D3 FMVF70D3Wの液晶パネル修理動画
*富士通 FH70/D3 FMVF70D3Wと近い構造の富士通 FH70/C2 (FMVF70C2BZ)の交換動画です。完全には一致しませんが参考としてください。
画面交換の手順
元液晶状態を確認
【関連URL】
液晶故障の事例と原因
裏カバーを確認
裏カバーネジの取り出し
ノートパソコン15インチ以上・一体型・デスクトップ用ドライバー
【ベッセル】ノートパソコン15インチ以上・一体型・デスクトップ用ドライバーAmazon自社発送 ¥1,008円(税込)
サイズは「 +2×100 」を選択
グリップ径や軸の長さは作業する用途により好みが分かれます。デスクトップ用パソコンの修理なら全長は短いほうが汎用性が高いです。普通サイズのノートパソコンならこのサイズの方がネジを舐める心配もありません。ノート・デスクどちもお持ちの場合はこちらを選択してください。
全ネジの取り出し完了
本体カバーを取り外し。ヘラを使って爪を外す。
液晶カバー取り外し用ヘラ
【井上工具】ジラコヘラ 20mmAmazon自社発送 ¥67円(税込)
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

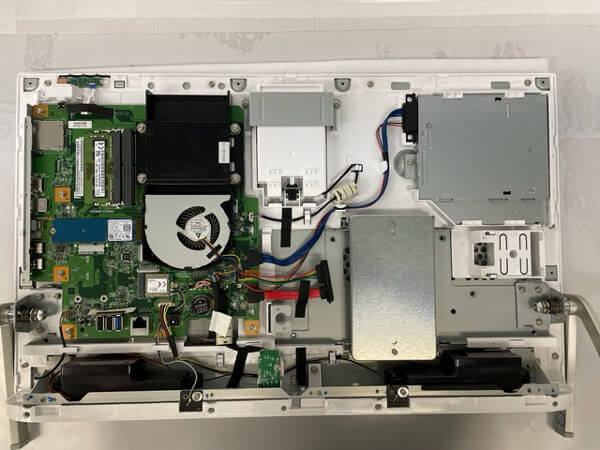

内部の確認
液晶固定のネジを取り出し
バックライトコネクターを取り出し
液晶ケーブルコネクターの取り出し
元液晶を取り出して確認
交換液晶の用意
【関連URL】
液晶パネル在庫検索
液晶パネルの購入方法
交換用液晶パネル
FH70/D3 FH77/D3 FH52/D3 WF1/D3 交換用の液晶パネル¥20,000円(税込)
- 表面が光沢品質。解像度はFHD (1920 x 1080) が搭載。上下にネジ取り付け用のブラケットなしタイプを選択。
本体交換液晶に取り付けて確認
完全に交換したら正常に映るのかテストしてみます。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認。
液晶ケーブルを接続
他のケーブルの接続を確認
液晶のネジを締める
正常表示されました。液晶交換完了
