Step
同じ構造のモデル一覧
UH90/B3 UH75/B3 UH55/B3 UH77/B3
UH90/B1 UH75/B1 WU2/B1
WU2/B3 WU2/C2(タッチパネル非搭載モデルのみ）
U937/P FMVU08003
U937/R U937/RX U938/S U938/T U938/V U938/SX
液晶フレーム、キーボード、カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。
記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶フレーム
キーボード
キーボードの枠や電源ボタンを確認
カバー
ネジ位置とFANの排気口を確認
即日修理対応モデル
見積・来店予約フォームから入力ください。即日修理対応できます。
富士通 UH75/B3の液晶パネル修理動画
画面交換の手順
中央部分に帯状のスジが入っています
【関連URL】
液晶パネル故障のサンプル画像事例集
モデル・症状別の故障事例を検索
本体裏のカバーのネジを取り外し
ノートパソコン向け（15インチ以下）ドライバー
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
モデルによりバッテリーが異なります。
WU2/B1バッテリー

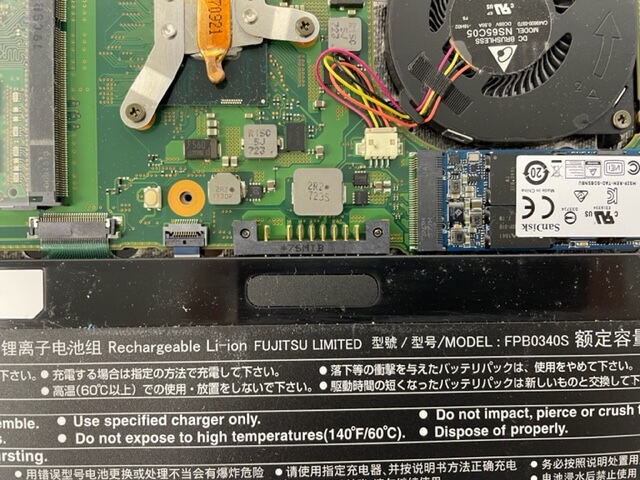

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします
左右のヒンジネジ。液晶ケーブルのコネクタとWIFIケーブルを取り外し
左右のヒンジネジ。液晶ケーブルのコネクタとWIFIケーブルを取り外し
右のヒンジネジと液晶ケーブル
左のヒンジネジ
WIFIケーブル
液晶ユニットの分離
左右の液晶ヒンジカバーを取り外し
液晶カバーの隙間からヘラを入れてベゼルを分解
液晶カバー取り外し用ヘラ
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。
ベゼルの取り出し

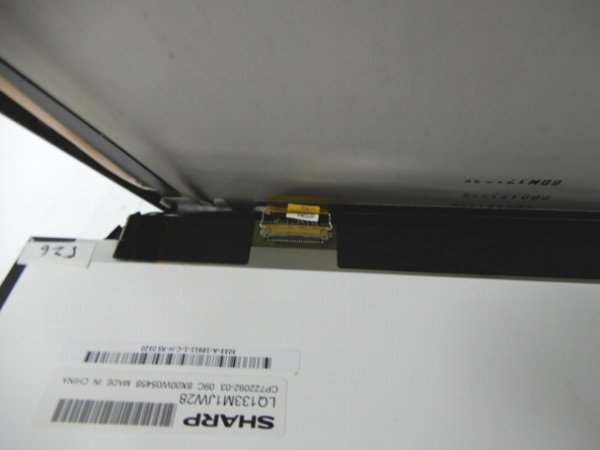

液晶パネルからケーブルを取り外し。テープを外す
ロックを外す
液晶の取り出し
交換用液晶パネルの準備
【関連URL】
液晶パネル在庫検索
液晶パネルの購入方法
交換用液晶パネル
- 非常に薄いタイプの液晶です。交換時に破損しないように注意してください。
取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。
液晶ケーブルの封印。テープの接着が弱くなっていたら絶縁テープで上から固定してください。
パソコン用絶縁テープ
幅(mm)は「 12mm 」を選択
厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
液晶パネルを組み立て
液晶ユニットの組み立て
バッテリーを戻してカバーを取り付け
正常表示されました。液晶交換完了
このモデルの液晶修理
フォームからお問い合わせください。在庫確認や即日修理も可能です。
＊コメント欄にこのページのURLを記載いただくと分かりやすいです。請求書後払いも対応しています。
