【 自分で富士通 UH75/C3 UH90/C3 WU2/C3 UH93/C3を分解・液晶パネル交換 】

UH93/B3以外にも以下のモデルは同じ手順です。

UH75/C3 UH90/C3 UH93/C3 UH-X/C3
WU2/C3(タッチパネル非搭載モデルのみ)
U939/CX

その他モデルでも液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状が同じなら同じように交換できる可能性が高いです。
違うモデルでも交換できた場合は交換実績よりお知らせください。次に閲覧いただく方の助けになります。

液晶画面のフレーム

キーボード


キーの形状。キーボードの外枠や電源ボタンの位置などを確認

本体裏カバー


ネジやゴムの位置を確認

富士通 UH75/C3 の液晶パネル修理動画

富士通 UH75/C3 UH90/C3 UH93/C3 WU2/C3の画面交換の手順


完全に割れています

【関連URL】
 液晶故障の事例と原因


本体裏カバーのネジを取り外し


ノートパソコン向け(15インチ以下)ドライバー

【ベッセル】ノートパソコン用ドライバー
481円(税込・Amazon自社発送)

サイズは「 +00×75 990 」を選択

  • ベッセルはメンテンス業界で誰もが使うプロユースの工具メーカー。
    ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
Amazon481

バッテリーを取り出し
*必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします


左右のヒンジネジ。液晶ケーブルのコネクタとWIFIケーブルを取り外し

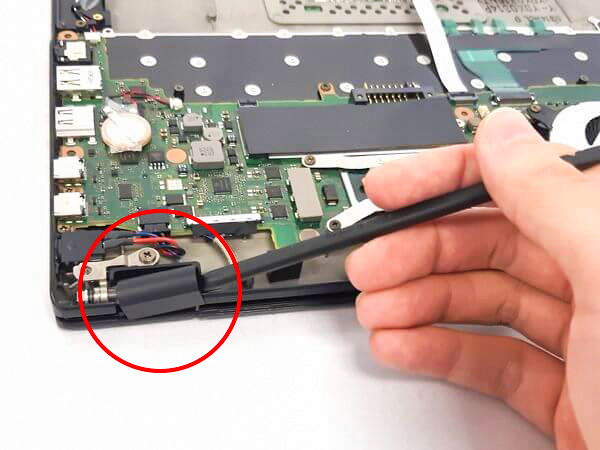

左のヒンジカバーを外す

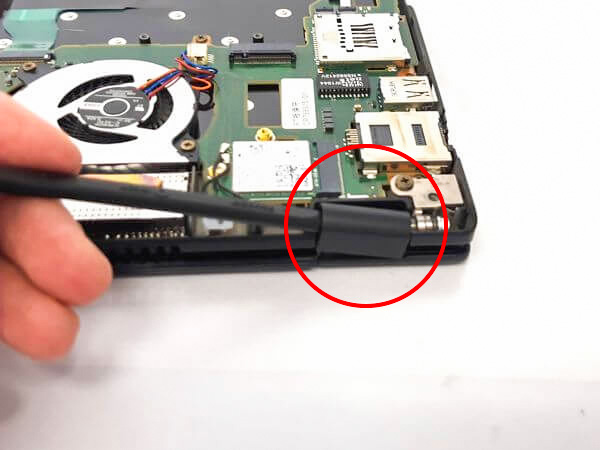

右のヒンジカバーを外す

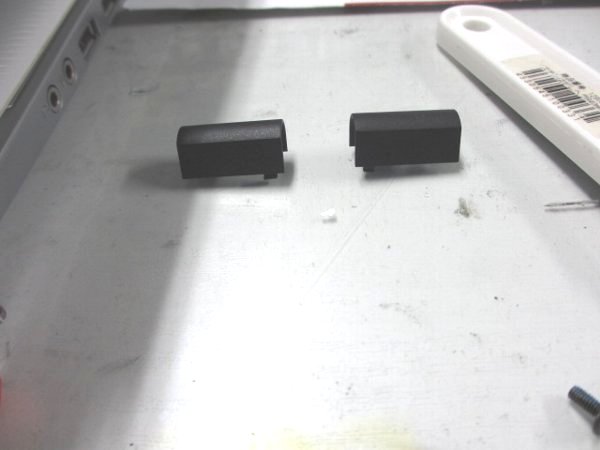

爪が外れてカバーが取れます。上下左右非対称です。向きを揃えて置いておく。向きを間違って取り付けると爪が欠けます。

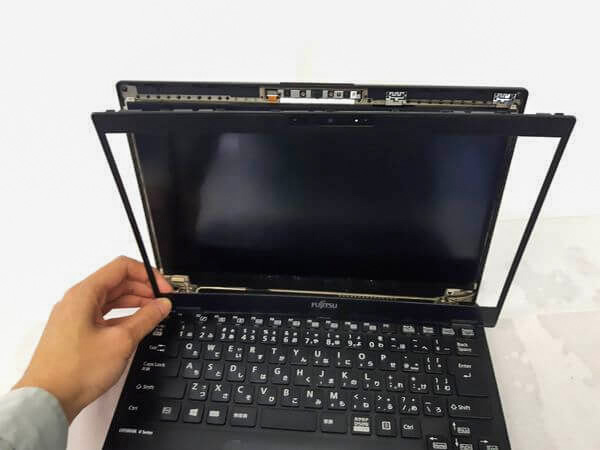

液晶ベゼルを外す


液晶ベゼルの隙間からヘラを入れて外します


LCDケーブルを外す

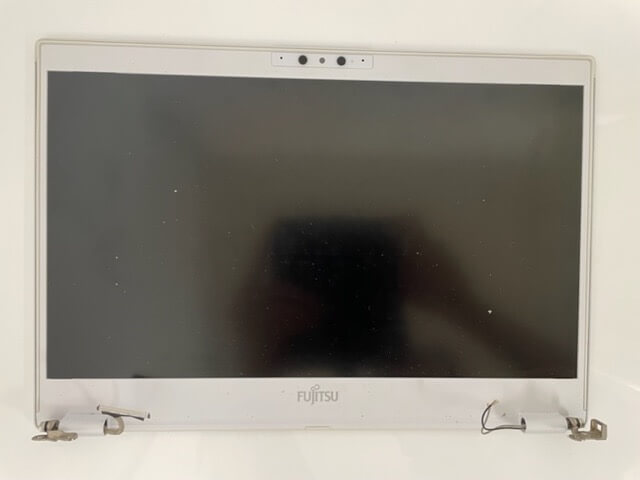

液晶ユニットの分離


液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送 ¥67円(税込)

刃幅(mm)は「 20mm 」を選択

  • ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

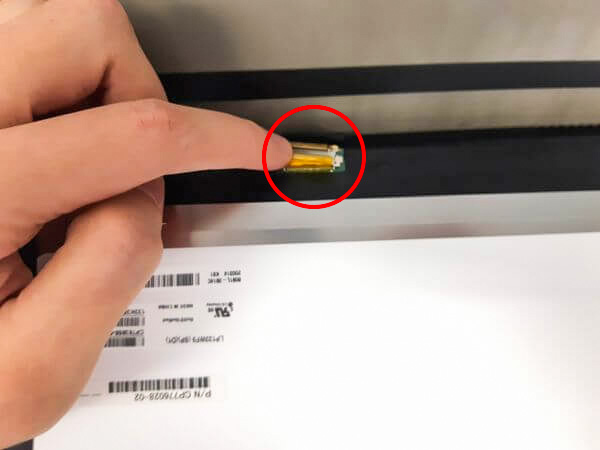

液晶ケーブルの取り外し


交換用液晶パネルの準備

【関連URL】
 液晶パネル在庫検索
 液晶パネルの購入方法


交換用液晶パネル

  • 非常に薄いタイプの液晶です。交換時に破損しないように注意してください。
Amazon14,000
楽天市場14,168円~

【関連URL】
 ヤフオク・AMAZON・ebayから部品を購入する手順


液晶ケーブルの封印


パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ 1350FB-1 】12mmAmazon自社発送 ¥1,009円(税込)

幅(mm)は「 12mm 」を選択

  • 厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
Amazon1009

取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。


液晶ベゼルを戻す

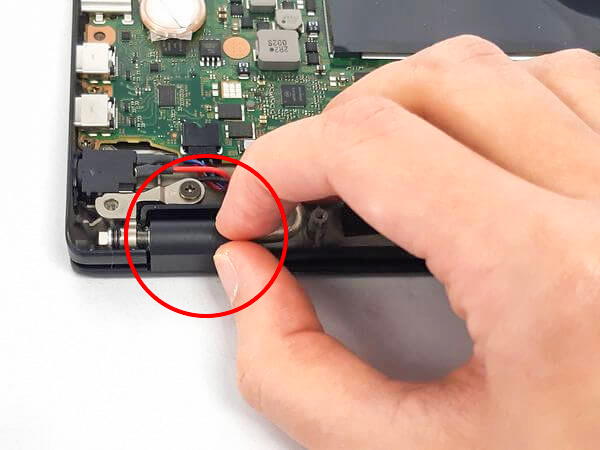

左のヒンジカバーを戻す

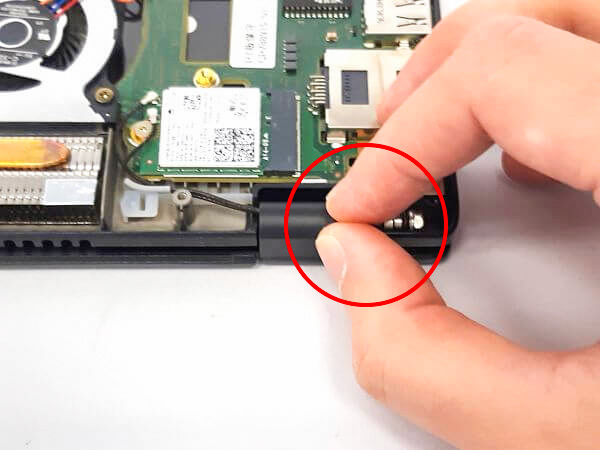

右のヒンジカバーを戻す


バッテリーを戻す


後ろのカバーを戻す

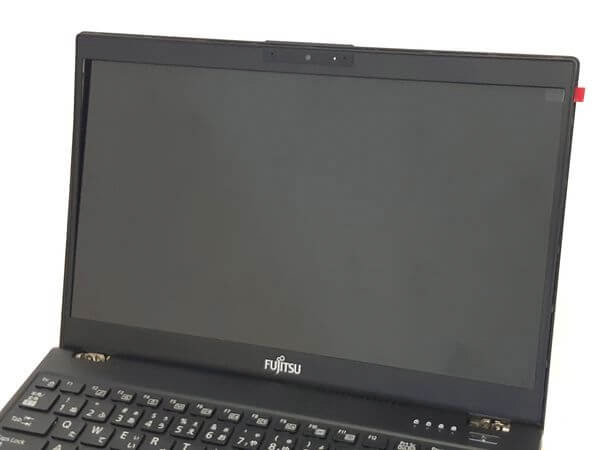

正常表示されました。液晶交換完了
