【　HP 15-ehを分解・液晶パネル交換修理　】

HP 15-ehの液晶パネル修理動画

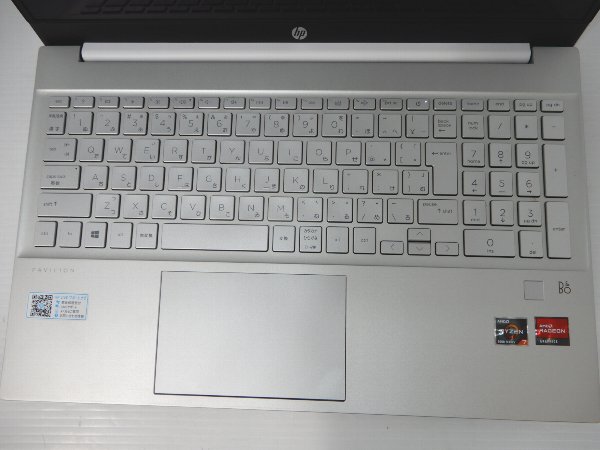

HP 15-ehの画面交換の手順

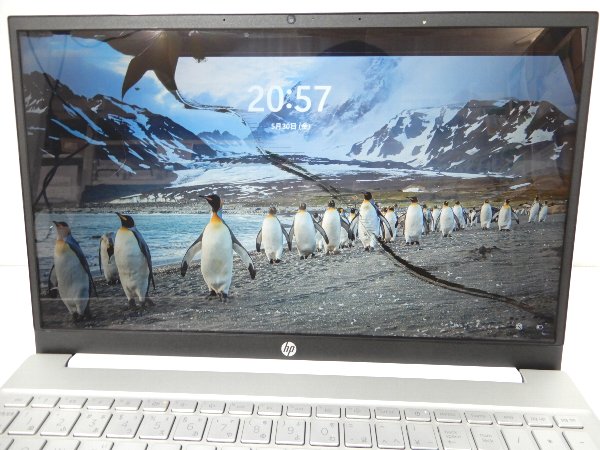

割れています

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

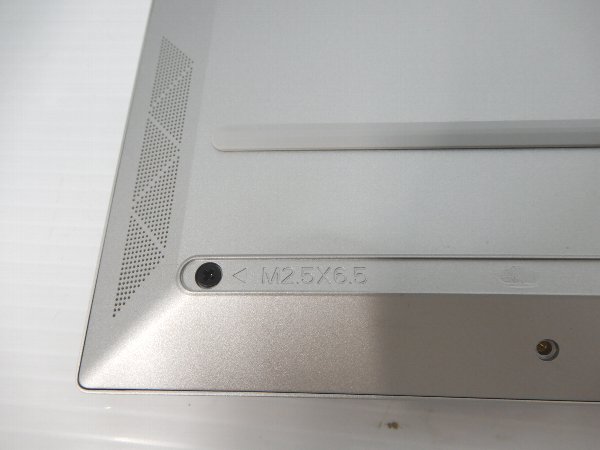

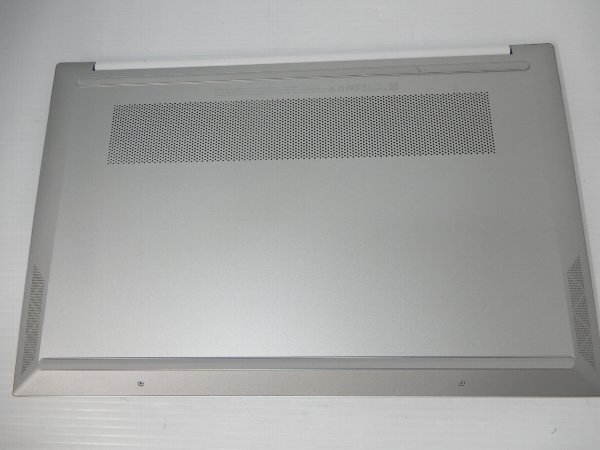

背面カバーを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

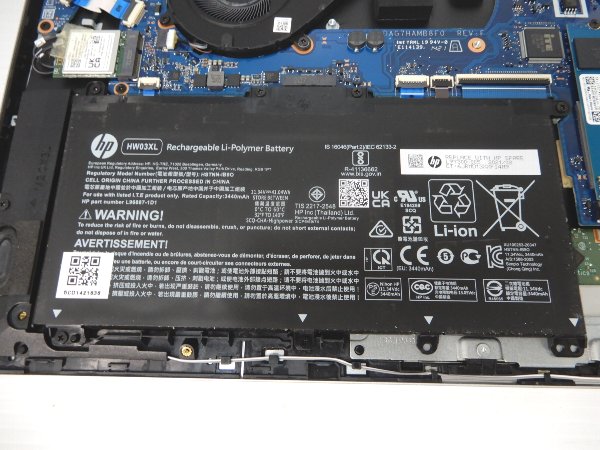

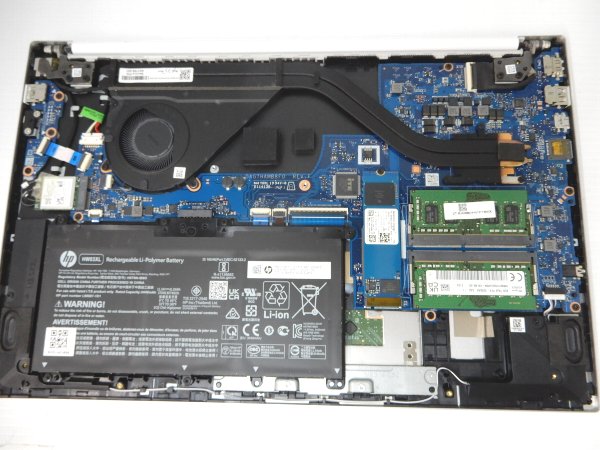

バッテリーを取り外し

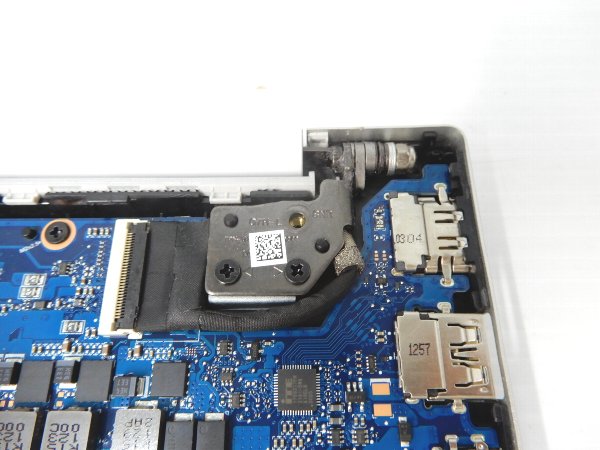

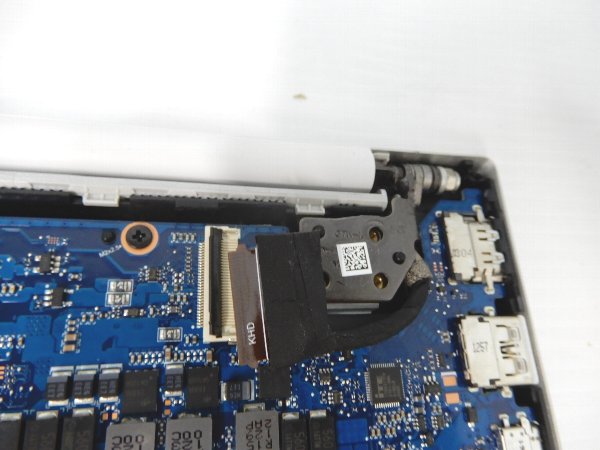

右側のヒンジカバーの固定ねじ2つと液晶ケーブルを取り外し

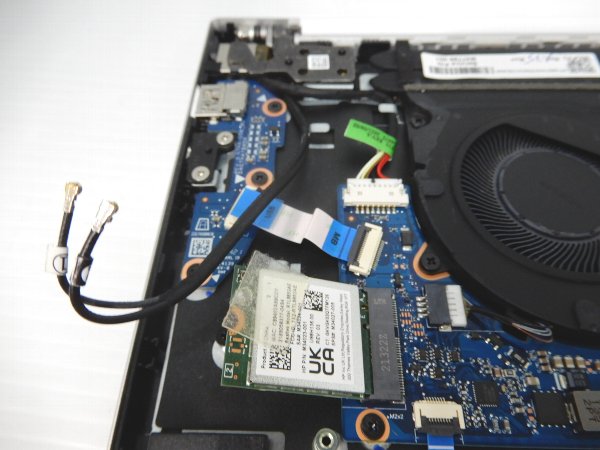

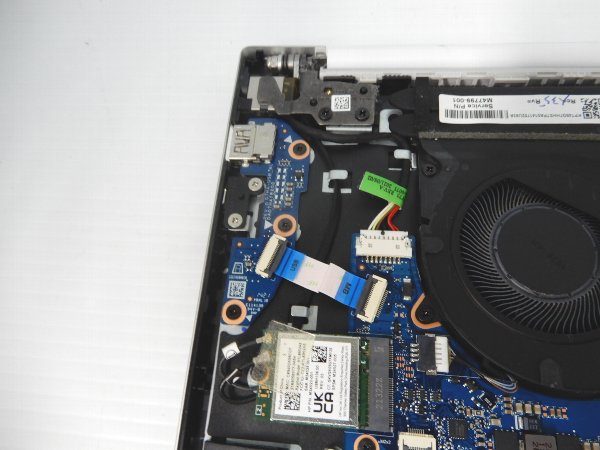

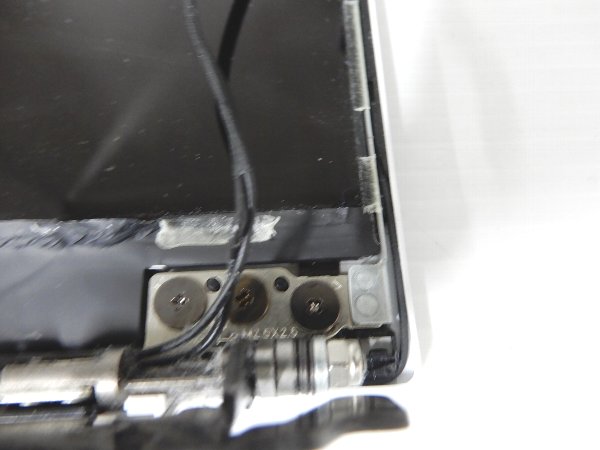

左側のヒンジカバーの固定ねじ2つを取り外して、WIFIカードから無線接続用の黒と灰色のケーブルを取り外し

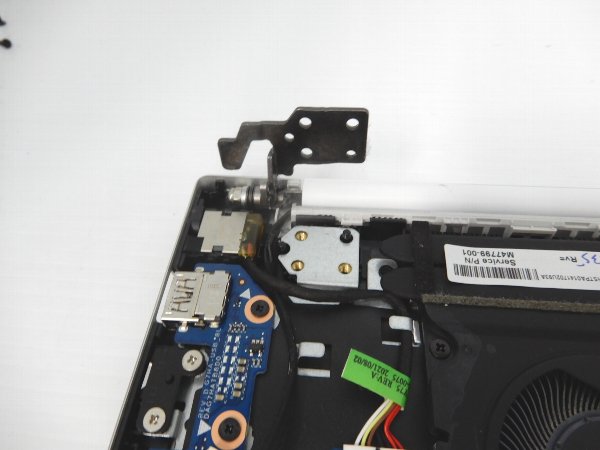

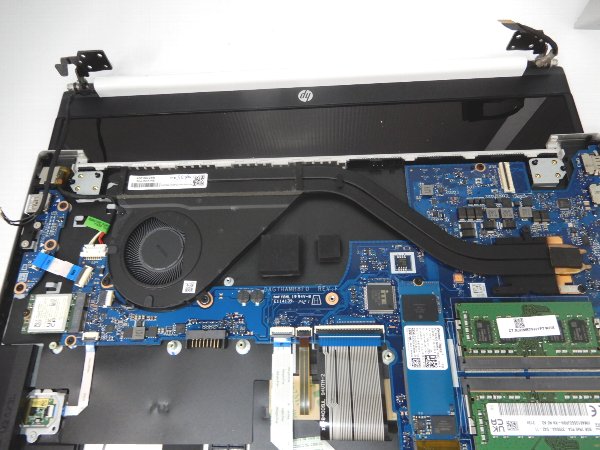

本体を持ち上げてながらヒンジを上向きに。スライドさせて液晶ユニットと本体を分離。

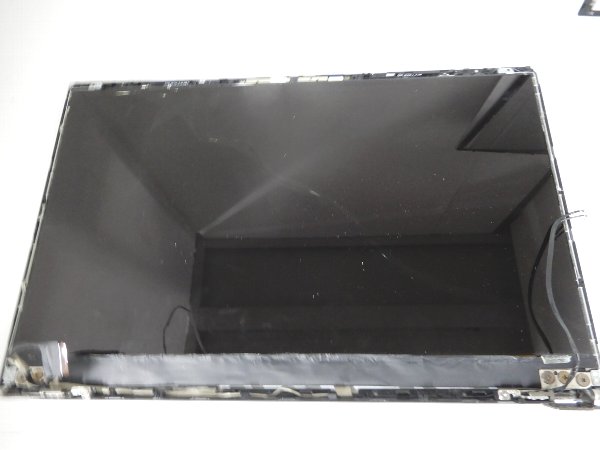

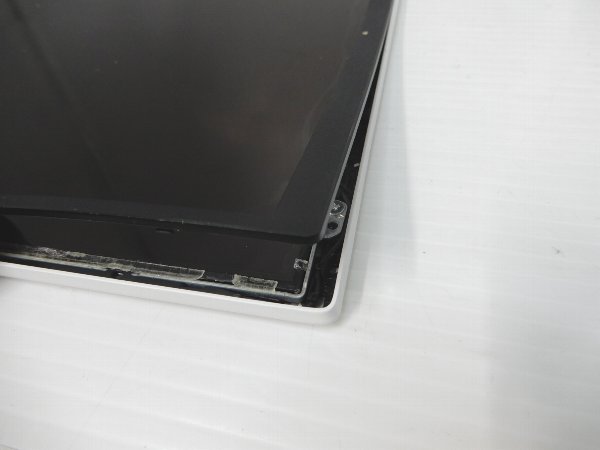

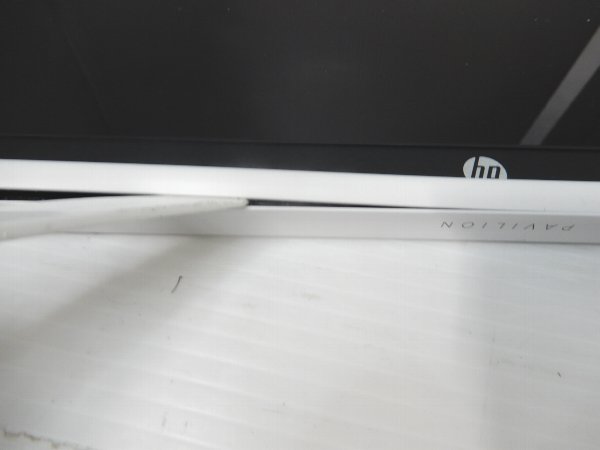

液晶カバーの隙間にヘラを入れてカバーを取り外し

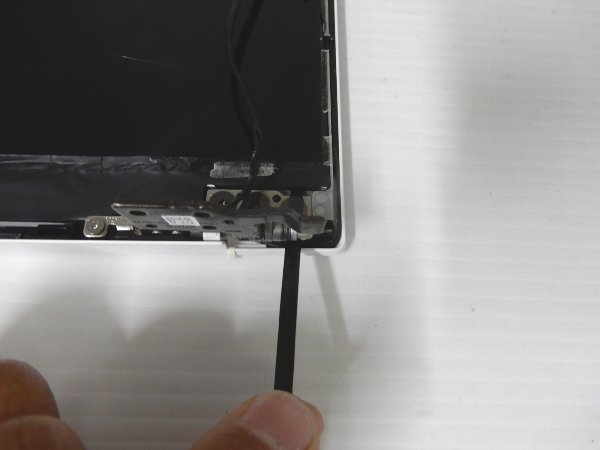

下側のカバーの隙間はヘラを入れて横にスライド

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

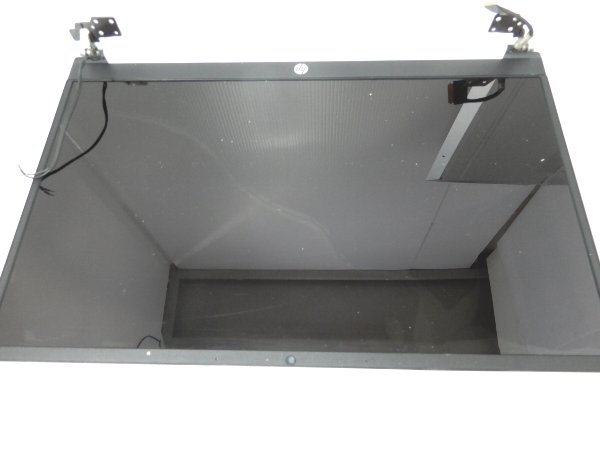

液晶パネルの上から出ている両面テープをピンセットで引き出し。掴んだら指で真っ直ぐに引き出し

液晶パネルの上下左右2つから出ています。

パソコン修理用ピンセット

【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送　￥615円（税込）

•
  ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。

Amazon615円

モノタロウ869円

アスクル2583円

楽天市場619円~

Yahooショッピング765円~

ヨドバシカメラ710円

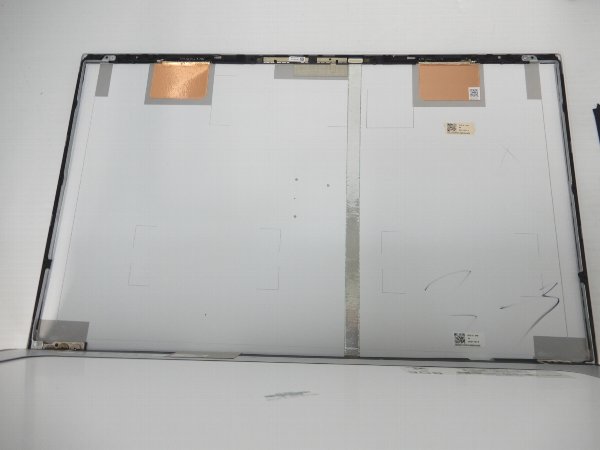

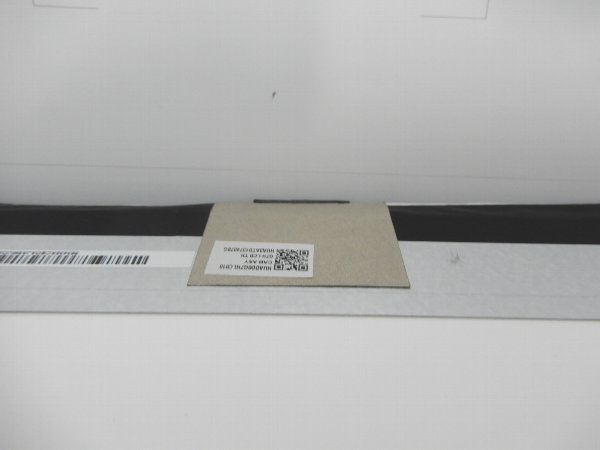

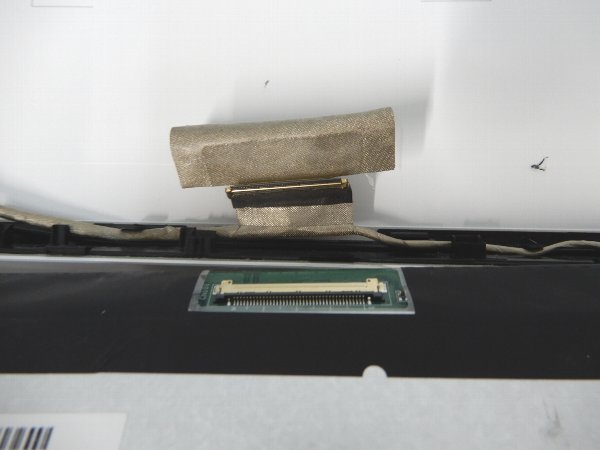

液晶ケーブルを取り外す。

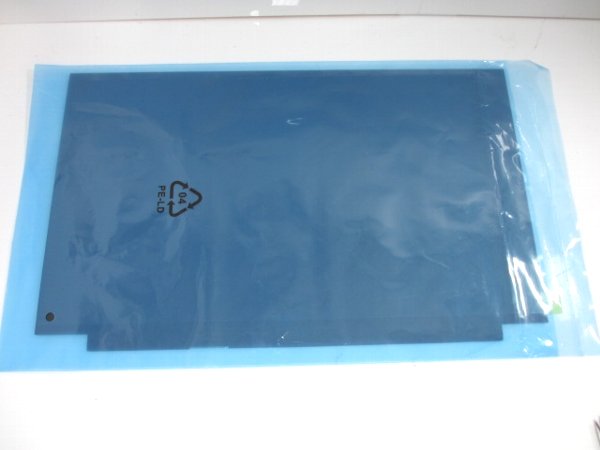

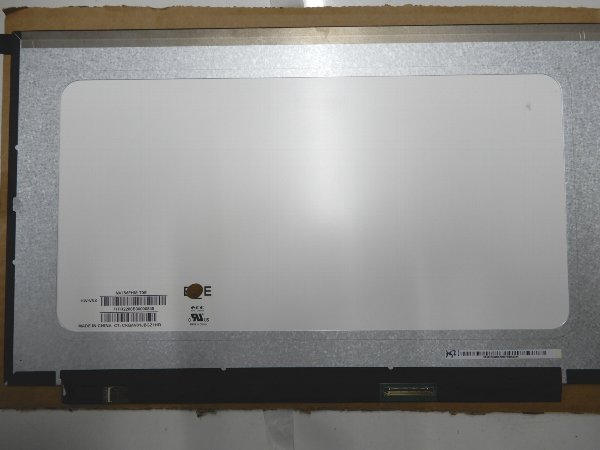

新しい液晶パネルを用意。

交換用液晶パネル

液晶パネル￥13,000円（税込）

• 表面が光沢品質。タッチパットモデル。解像度はHD (1920 x 1080)。特殊タイプの液晶パネルが使用されています。

Amazon13,000円

楽天市場16,700円~

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

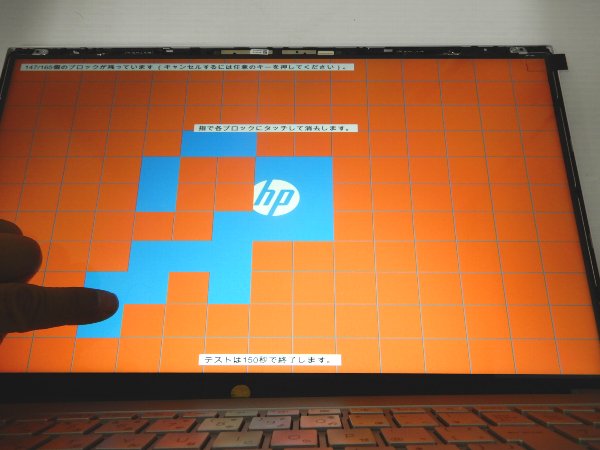

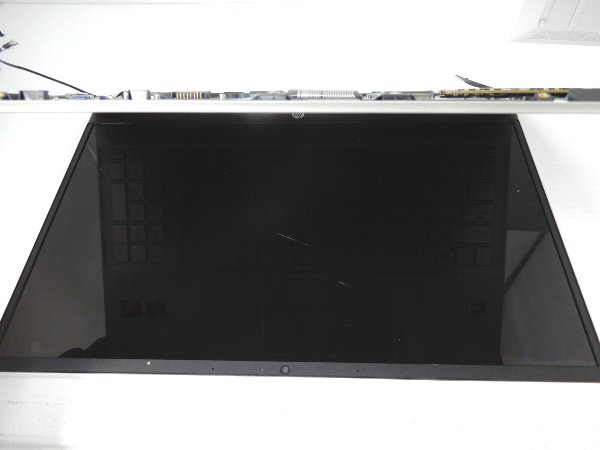

仮組でテスト。タッチパネルの動作を確認

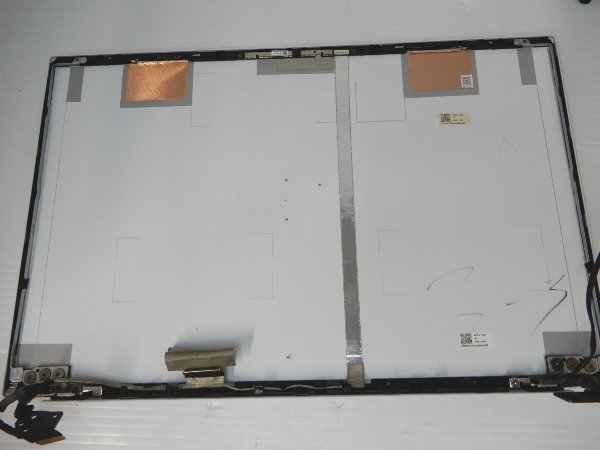

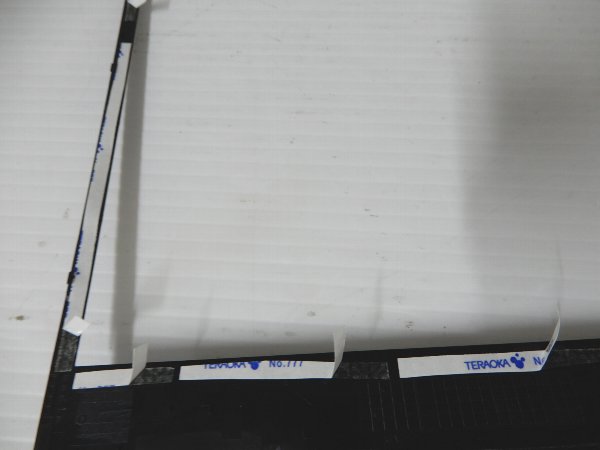

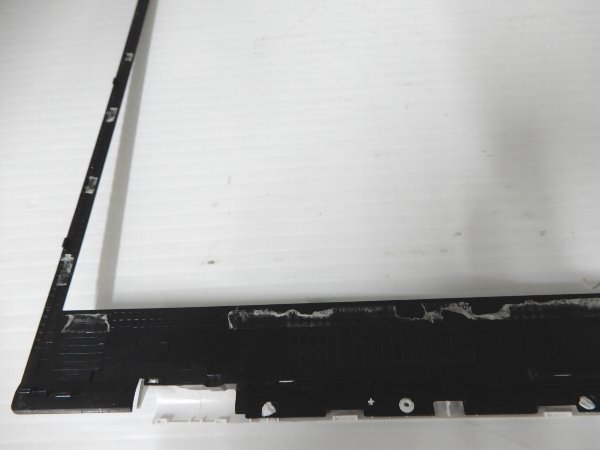

液晶カバーの両面テープは液晶パネルを外すときに取れてしまいます。新しい両面テープを貼り付け

薄くて加工が容易な両面テープ

【寺岡製作所 】両面テープ NO.777 多用途 不織布基材 耐熱性 10mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　10mm　」を選択

•
  簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
  厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。

Amazon274円

モノタロウ249円

アスクル-円

楽天市場1217円~

Yahooショッピング966円~

ヨドバシカメラ

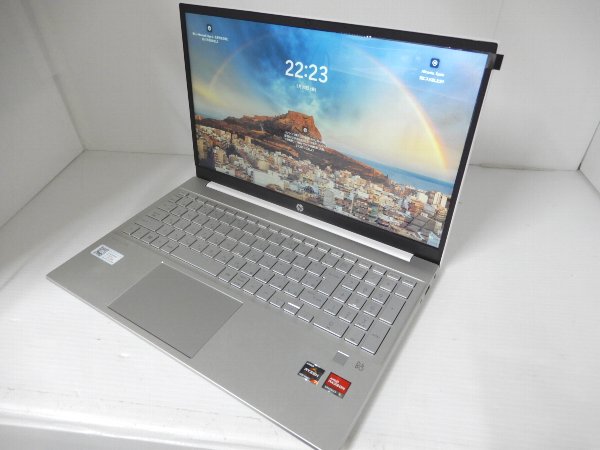

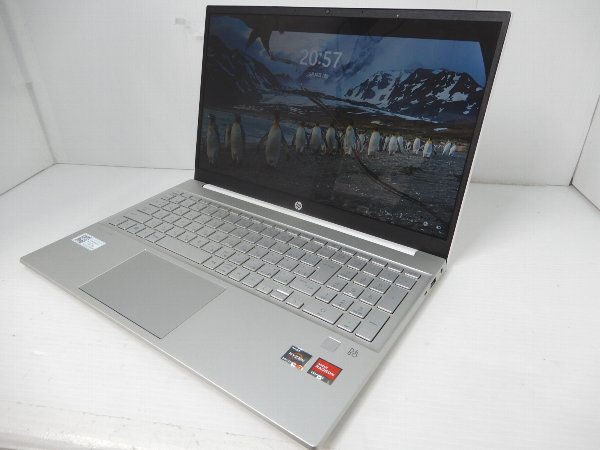

液晶パネルを交換。逆の手順で組み立て。正常表示されました。
