【 HP 15s-fq1000 3000 5000 シリーズを分解・液晶パネル交換修理 】

同じ構造のモデル一覧


15s-fq1000 シリーズ
15s-fq0001TU 15s-fq1063TU 15s-fq1064TU 15s-fq1065TU 15s-fq1066TU 15s-fq1067TU

15s-fq3000 シリーズ

15s-fq5000シリーズ
15s-fq5038TU 15s-fq5039TU 15s-fq5040TU 15s-fq5041TU 15s-fq5042TU 15s-fq5043TU 15s-fq5130TU 15s-fq5131TU 15s-fq5044TU 15s-fq5045TU

その他モデルでも液晶画面のフレーム、本体裏カバーの形状が同じなら同じように交換できる可能性が高いです。

記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。

液晶画面のフレーム


カメラの位置などが同じか確認

キーボード


キーの形状。キーボードの外枠や電源ボタンの位置などを確認

本体裏カバー


ネジやゴムの位置を確認

15s-fq1000 3000 5000 シリーズの液晶パネル修理動画

*HP 15s-fq1065TUのモデルと同じ構造のHP 15s-fq1505saのモデルの交換動画です。

HP公式 メンテンスマニュアル

 15-dy Maintenance and Service Guide(英語のみ)

対応モデル:
15-dy0xxx 15t-dy000

HP 15s-fq1000 3000 5000 シリーズの画面交換の手順


中央部分が割れています

【関連URL】
 液晶故障の事例と原因

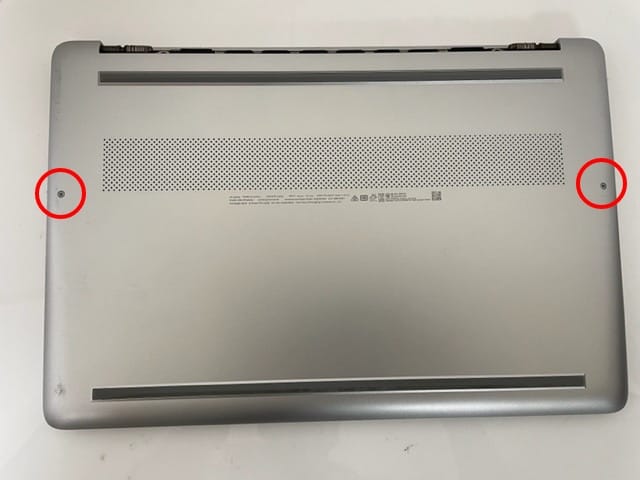

本体カバーのネジ2つを取り外し


シールをはがしてネジ5つを取り外し


ノートパソコン向け(15インチ以下)ドライバー

ベッセル VESSEL ドライバー Gグリップ 0×100
【ベッセル】ノートパソコン用ドライバー
481円(税込・Amazon自社発送)

サイズは「 +00×75 990 」を選択

  • ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
    ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
Amazon481

バッテリーのケーブルを外す
*必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします



液晶パネルの下カバーをスライドして取り外し


液晶パネルの隙間からヘラを入れる

液晶カバー取り外し用ヘラ

井上商会 井上工具 ジラコヘラ 白 20mm
【井上工具】ジラコヘラ 20mmAmazon自社発送 ¥67円(税込)

刃幅(mm)は「 20mm 」を選択

  • ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

液晶パネルの上に出ている両面テープを真っ直ぐに引き出し


液晶ケーブルを取り外し



新しい液晶パネルに交換。この段階ではバッテリーは付けない

【関連URL】
 液晶パネル在庫検索
 液晶パネルの購入方法


逆の手順で取り付け。正面テープを取り付けて液晶パネルを固定


正常に表示されました。

⇒ 液晶パネル交換について



このモデルの液晶交換修理


フォームからお問い合わせください。在庫確認や即日修理も可能です。
