【 HP ENVY x360 13-arを分解・液晶パネル交換修理 】

同じ構造のモデル一覧


13-ar0001AU 13-ar0002AU 13-ar0074AU 13-ar0003AU
セラミックホワイトカラー:
13-ar0112AU 13-ar0113AU 13-ar0114AU 13-ar0115AU
Wood Edition:
13-ar0099AU 13-ar0103AU 13-ar0100AU 13-ar0104AU 13-ar0101AU 13-ar0105AU 13-ar0102AU 13-ar0106AU

液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。

記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。

液晶画面のフレーム


カメラの位置などが同じか確認

キーボード


キーの形状。キーボードの外枠や電源ボタンの位置などを確認

本体裏カバー


ネジやゴムの位置を確認

HP ENVY x360 13-arシリーズの液晶パネル修理動画

HP公式 メンテンスマニュアル

 x360 13-ar Maintenance and Service Guide(英語のみ)

対応モデル:
13m-ar0xxx

HP ENVY x360 13-ar0102AUの画面交換の手順


割れのため灰色の線

【関連URL】
 液晶故障の事例と原因


裏パネルのゴムを外す


裏パネルのカバーの下にある8つのネジを取り外し


ノートパソコン向け(15インチ以下)ドライバー

ベッセル VESSEL ドライバー Gグリップ 0×100
【ベッセル】ノートパソコン用ドライバー
481円(税込・Amazon自社発送)

サイズは「 +00×75 990 」を選択

  • ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
    ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
Amazon481

本体カバーの一番下にある2つのネジを取り外し。星型ドライバーが必要


星型ドライバー(ノートパソコン用)

トルクスドライバー 星型ドライバー T6 T8 T10Amazon自社発送 ¥650円(税込)

  • ノートパソコンで星型のネジが使用されているのはApple、HP、ASUSです。通常、本体カバーSSD取り付けに使用されることが多いです。精密さが要求される個所ではありません。星型ドライバーは他の機器での利用も限定的になります。最小限、最安値のもので問題ありません。1本だけピンポイントに買うのと、廉価版になるドライバーセットを買うのに金額もほとんど違いがありません。20本以上のドライバーセットはお得に見えますが、実際には9割が使用することがないためおすすめはできません。
Amazon650

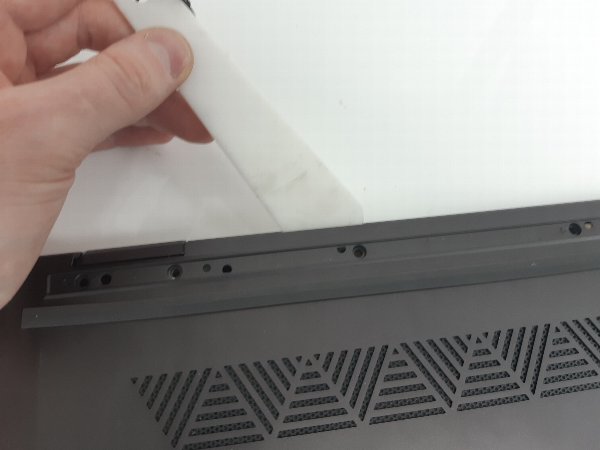

本体カバーの隙間にヘラを入れてカバーを取り外し



液晶カバー取り外し用ヘラ

井上商会 井上工具 ジラコヘラ 白 20mm
【井上工具】ジラコヘラ 20mmAmazon自社発送 ¥67円(税込)

刃幅(mm)は「 20mm 」を選択

  • ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

バッテリーを取り出し
*必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします


液晶ケーブルを取り外し


WIFIケーブルとWEBカメラ用ケーブルを取り外し


左右のヒンジ固定ねじを取り外し


ヒンジを上向きに曲げる


液晶ユニットをスライドして、本体部分と分離


【関連URL】
 液晶パネル在庫検索
 液晶パネルの購入方法


液晶ユニット交換完了

液晶交換の依頼

HP ENVY x360 13-ar0102AUの液晶交換修理対応しています。

40,000円35,000円~ 在庫があれば最短即日修理可能
 *HP参考価格:40,000円~100,000円
  メーカーのx360液晶故障の見積りはタッチ対応のため工賃込みで10~13万円と高くなってしまうことが多いです。
