【　HP ZBook Power G10 G10Aを分解・液晶パネル交換修理　】

HP ZBook Power G10の液晶パネル修理動画

画面交換の手順

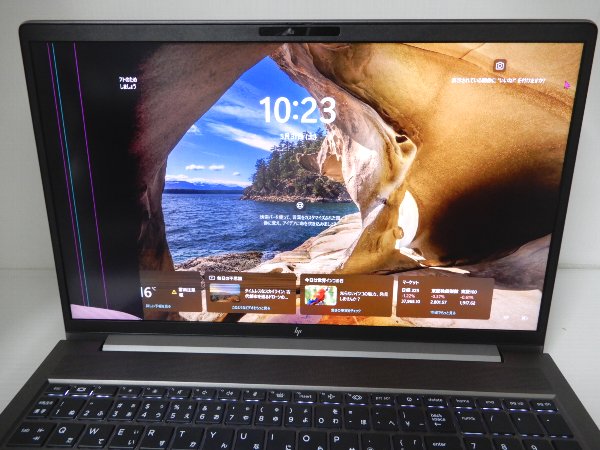

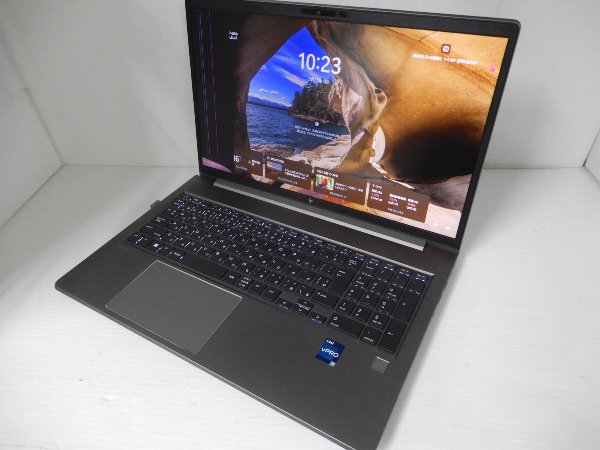

割れてスジが入っています

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

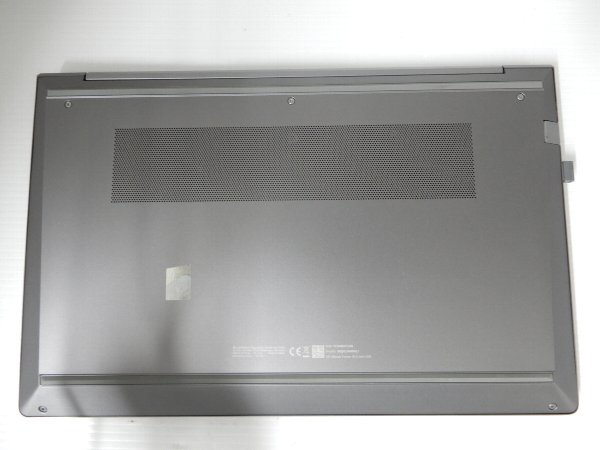

本体裏4個のネジを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

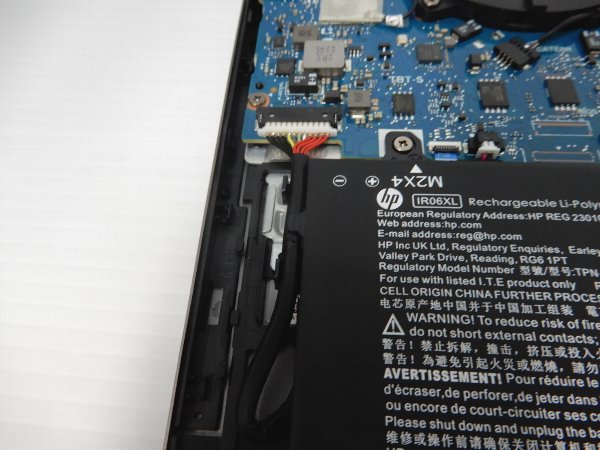

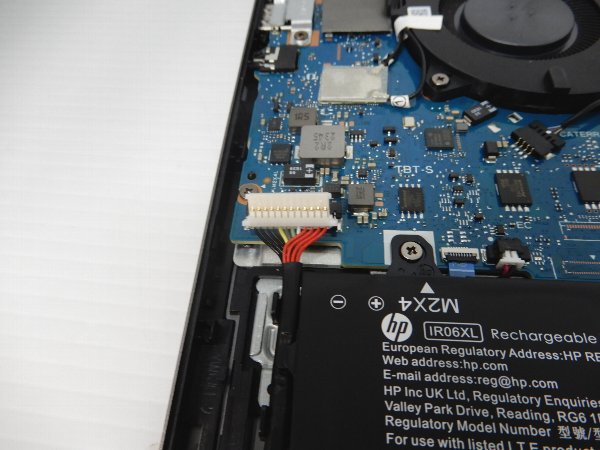

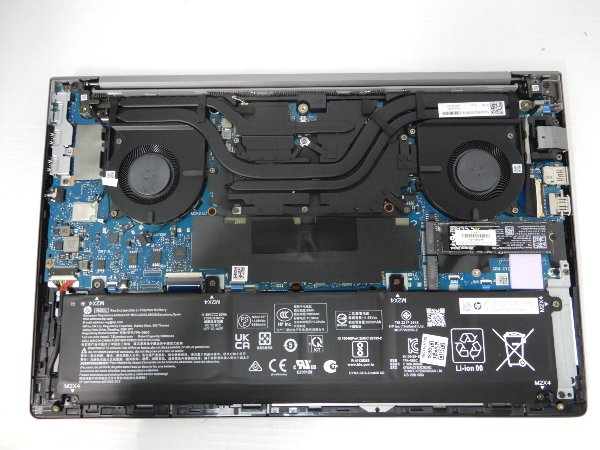

バッテリーを取り外し

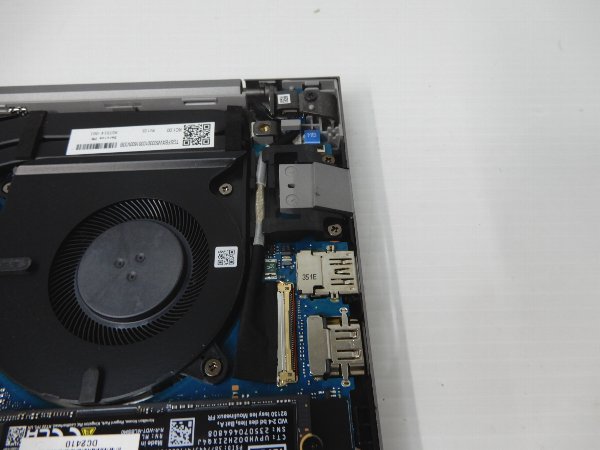

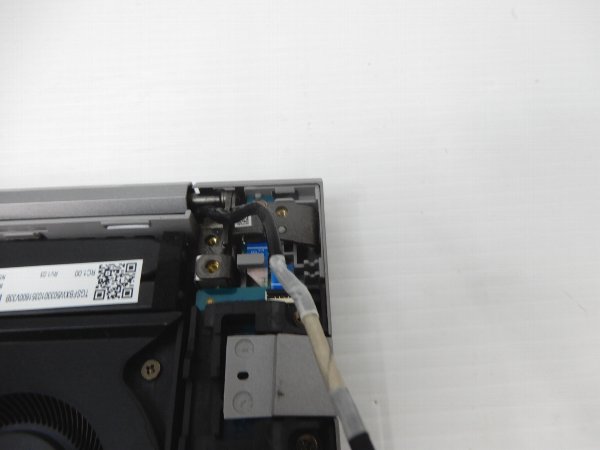

液晶ケーブルのコネクタを取り外し。

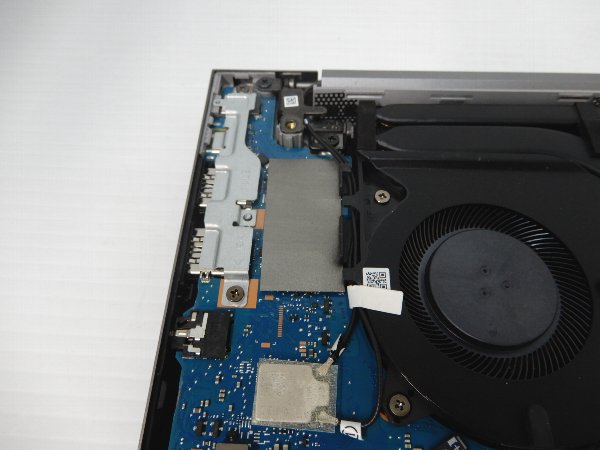

WIFIコネクタを取り外し。

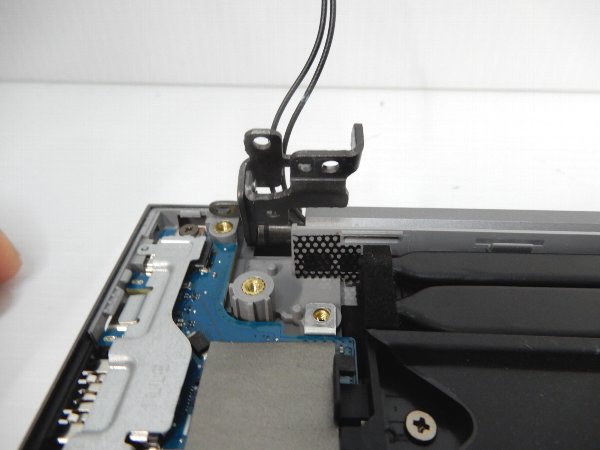

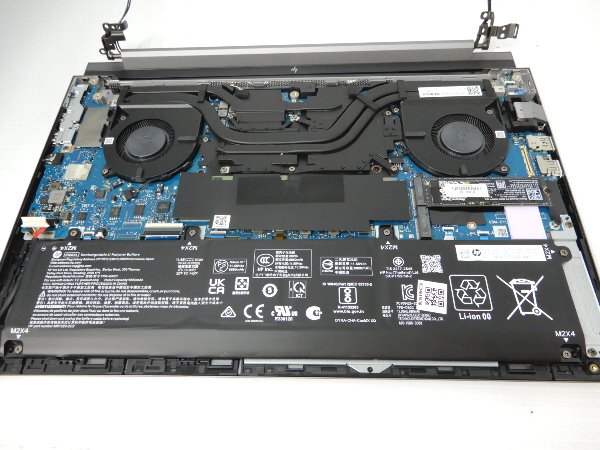

左右のヒンジを上に引き上げる

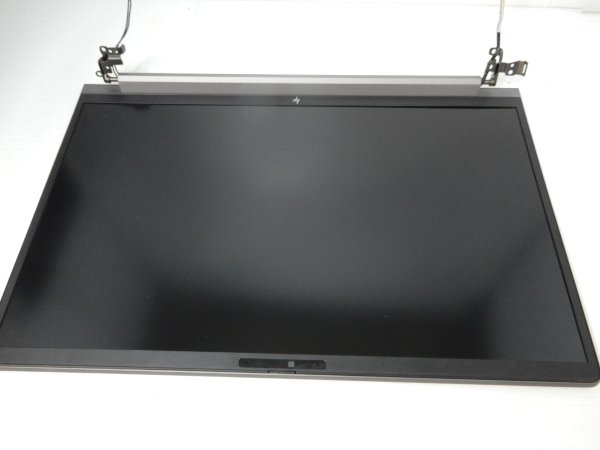

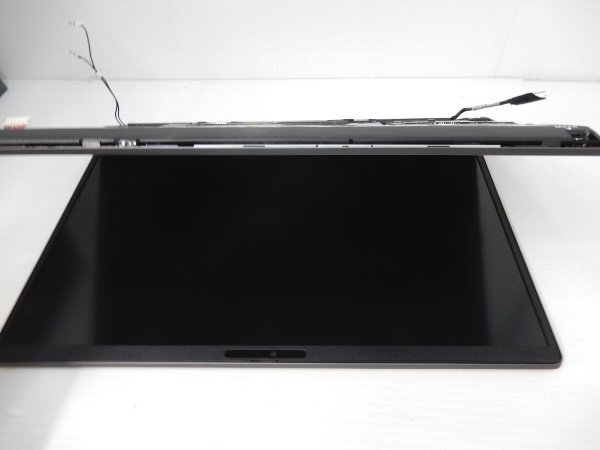

本体部をスライドして液晶パネルユニットと分離

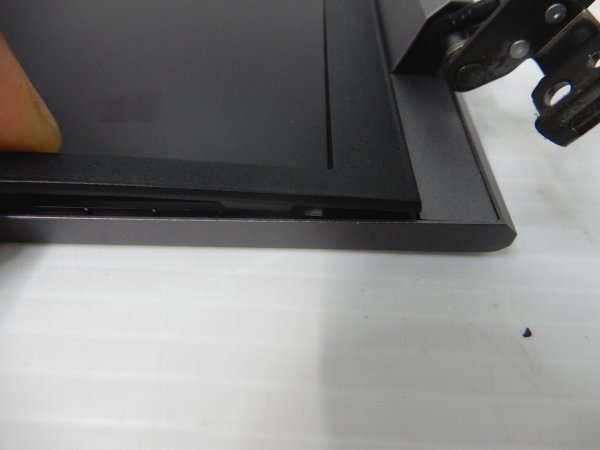

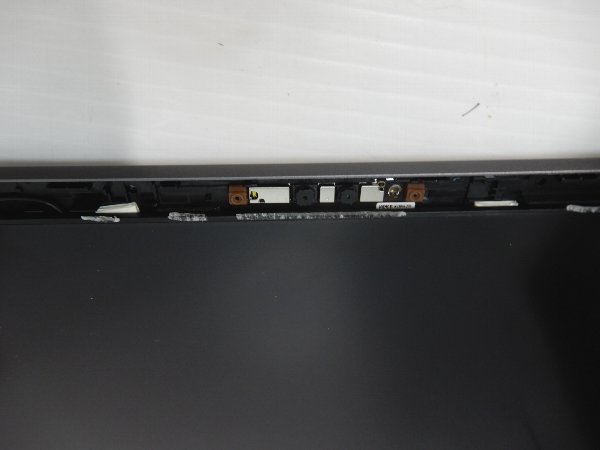

隙間からヘラを入れて取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

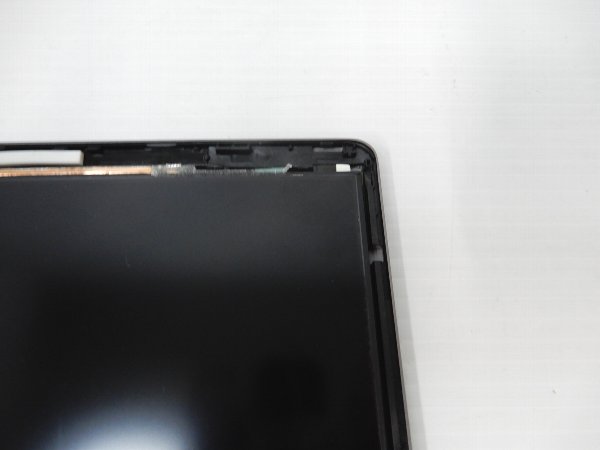

液晶パネルの左右の上から出ているゴム状の両面テープをピンセットで引き出し

中央部にも両面テープ

ゴム状の両面テープを掴む。真っ直ぐ（水平）にして引き出し。角度を付けて引き抜くとテープが途中で切れることがあります

パソコン修理用ピンセット

【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送　￥615円（税込）

•
  ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。

Amazon615円

モノタロウ869円

アスクル2583円

楽天市場619円~

Yahooショッピング765円~

ヨドバシカメラ710円

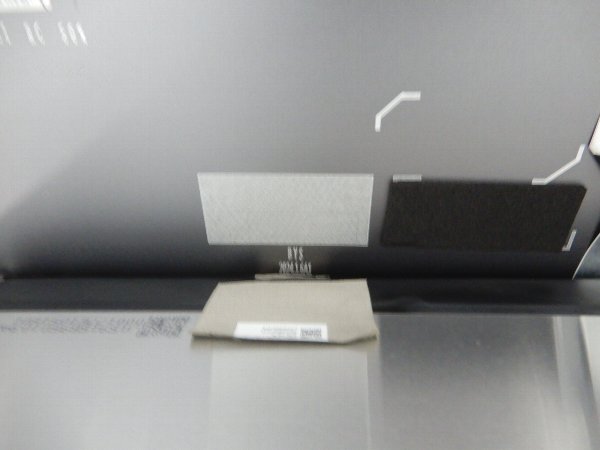

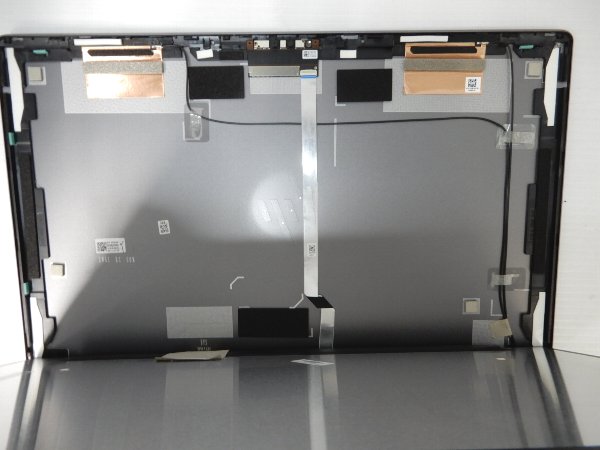

液晶ケーブルを取り外す

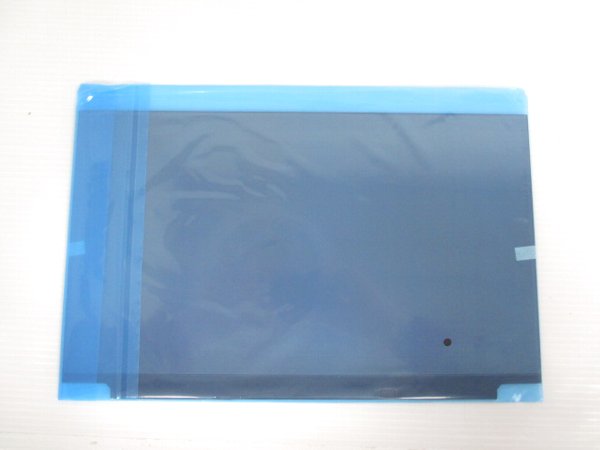

新しい液晶パネルを用意

交換用液晶パネル

修理交換用の液晶パネル￥15,000円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080)。上下にネジ取り付け用のブラケットなし。リフレッシュレートは144MHzタイプを選択。

Amazon15,000円

楽天市場16,588円~

Yahooショッピング11,500円~

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

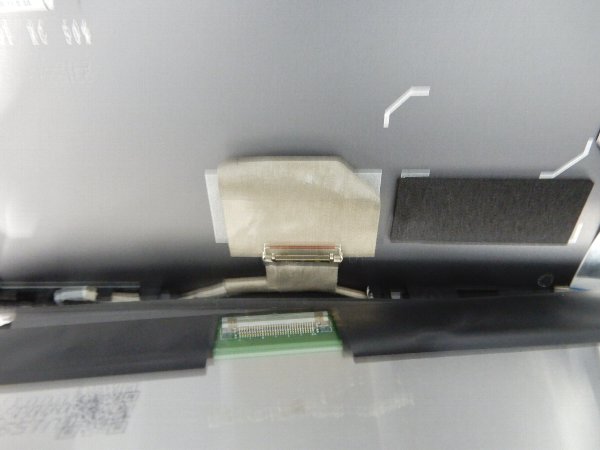

仮組の状態で表示をテスト。この時は液晶ケーブルとアダプタのみ接続でも構いません

液晶ケーブルには絶縁テープで貼り付け

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

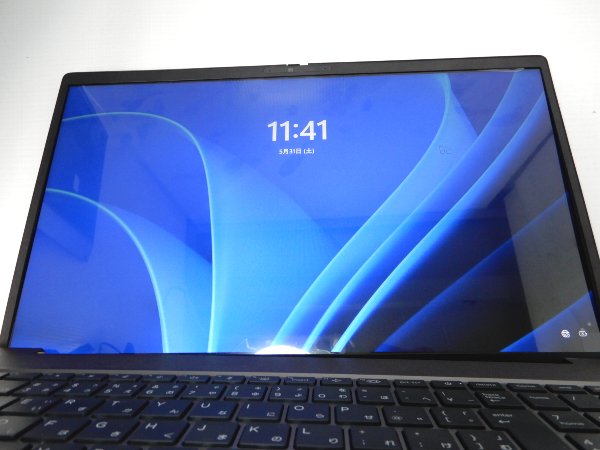

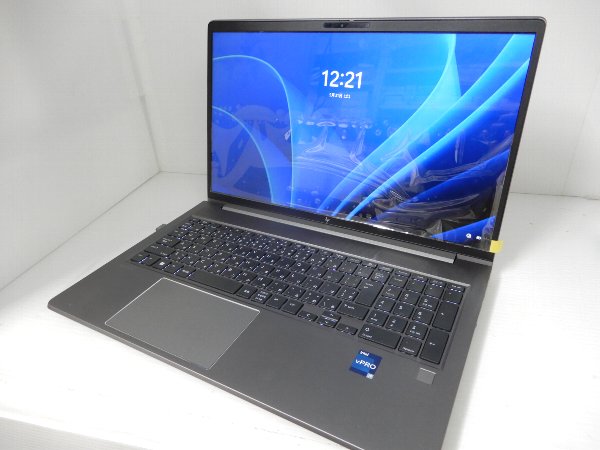

逆の手順で取り付け。正常表示されました
