【　13-be0000を分解・液晶パネル交換修理　】

13-be0000の液晶パネル修理動画

HP公式 メンテンスマニュアル

　PDF版

13-be0000の画面交換の手順

全面的に割れて画面は何も見えません

【関連URL】
　液晶故障の事例と原因

本体裏のゴムカバー上下を取り外し

カバーの下にある5個のネジを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

本体カバーの隙間にヘラを入れてカバーを取り外し

バッテリーコネクタを取り外し

WIFIコネクタ取り外し

液晶ケーブルを取り外し

WEBカメラケーブルを取り外し

左右のヒンジを固定しているネジ（2つづつ）を取り外し。ヒンジを上向きに

スライドさせて液晶ユニットと本体を分離

ヒンジカバーと液晶カバーの隙間からヘラを入れてスライドさせながらゆっくりとカバーを取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

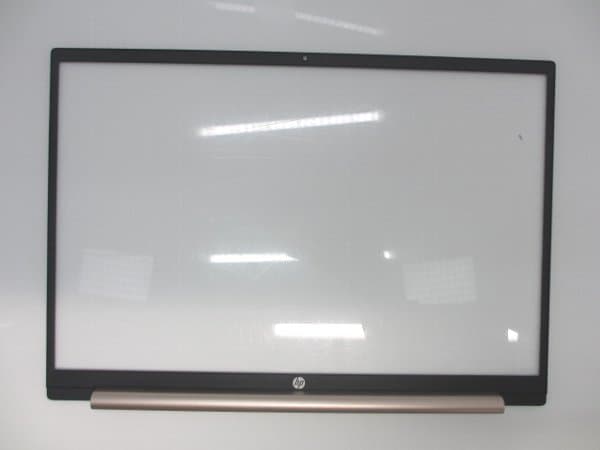

液晶パネルのカバーを取り外し

配線の位置を記録

左右の液晶パネルの下から出ている両面テープをピンセットで引き出し

角度をつけず真っ直ぐに引き出し。手繰り寄せながらテープが絡まないよう慎重に

パソコン修理用ピンセット

【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送　￥615円（税込）

•
  ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。

Amazon615円

モノタロウ869円

アスクル2583円

楽天市場619円~

Yahooショッピング765円~

ヨドバシカメラ710円

液晶パネルの上側が両面テープで固定されています。裏にヘラを入れてスライド

液晶ケーブルを取り外し

新しい液晶パネルを用意

液晶パネルを交換。液晶ケーブルを接続。アダプタだけを接続して表示をテスト
液晶ケーブルを固定するテープは再利用できない場合は絶縁テープで固定

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

逆の手順で組み立て。正常表示されました
