【　LEVEL-15FHA20-R7-EZZXを分解・液晶パネル交換修理　】

LEVEL-15FHA20-R7-EZZXの画面交換の手順

液晶画面が右上から割れています。

【関連URL】
　液晶故障の事例と原因

本体カバーのネジ12個を取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

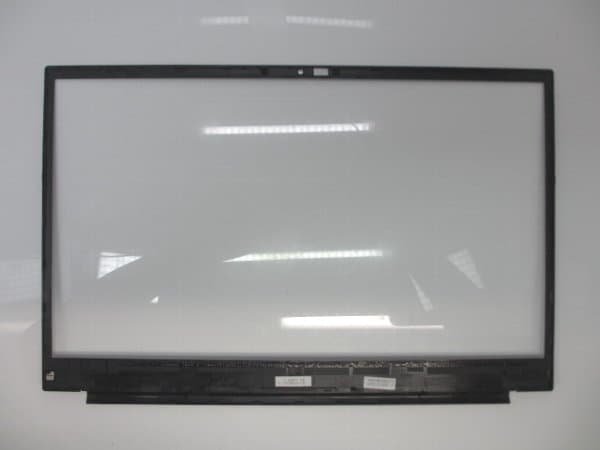

液晶カバーの隙間にヘラを入れてスライドさせてカバーを取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

上下左右にある液晶パネルを固定しているテープを引き出し

ヘラを隙間から差して液晶パネルを取り外し

液晶パネルから液晶ケーブルを取り外し。

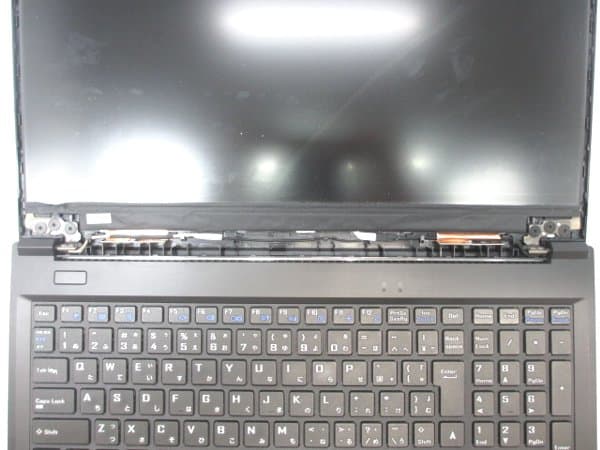

液晶パネルを取り外し

新しい液晶パネルを準備

仮組の状態で表示をテスト。この時は液晶ケーブルとアダプタのみ接続でも構いません

正常に表示されたら液晶ケーブルには絶縁テープで貼り付け

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

四隅に両面テープを貼り付け

液晶カバーの両面テープを貼り付け

薄くて加工が容易な両面テープ

【寺岡製作所 】両面テープ NO.777 多用途 不織布基材 耐熱性 10mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　10mm　」を選択

•
  簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
  厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。

Amazon274円

モノタロウ249円

アスクル-円

楽天市場1217円~

Yahooショッピング966円~

ヨドバシカメラ

逆の手順で組み立て。正常表示されました
