【 Lenovo G500 20236を分解・液晶パネル交換修理 】

同じ構造のモデル一覧


G400 G405 G410
G500 G505 G510

その他モデルでも液晶画面のフレーム、キーボードフレーム、本体裏カバーの形状が同じなら同じように交換できる可能性が高いです。
違うモデルでも交換できた場合は構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。

G500 20236の液晶パネル修理動画

Lenovo公式 メンテンスマニュアル

 PDF版

G500 20236の画面交換の手順


元状態

【関連URL】
 液晶故障の事例と原因

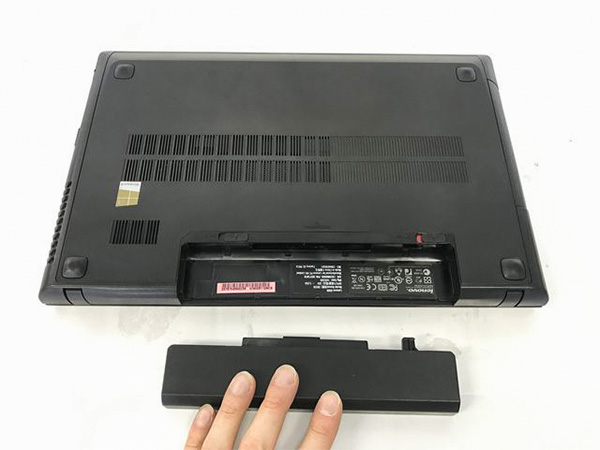

バッテリーを取り出し
*必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします


ノートパソコン向け(15インチ以下)ドライバー

【ベッセル】ノートパソコン用ドライバー
481円(税込・Amazon自社発送)

サイズは「 +00×75 990 」を選択

  • ベッセルはメンテンス業界で誰もが使うプロユースの工具メーカー。
    ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
Amazon481

ヘラでベゼル開ける


液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送 ¥67円(税込)

刃幅(mm)は「 20mm 」を選択

  • ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

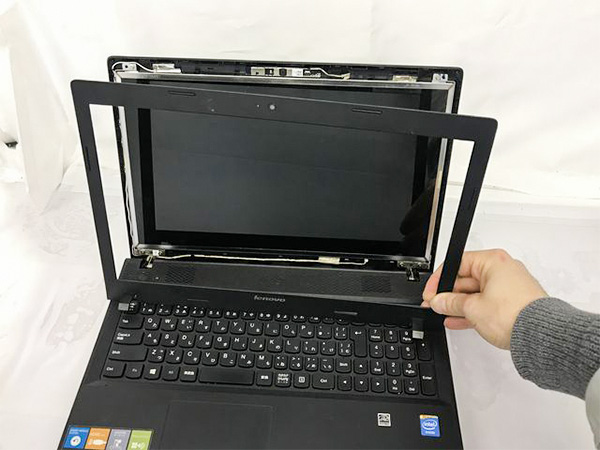

ベゼル取り出し


液晶のネジ取り出し


サイドネジ取り出し


液晶ケーブル外す


新しい液晶の準備

【関連URL】
 液晶パネル在庫検索
 液晶パネルの購入方法


交換用液晶パネル

    表面が光沢品質。解像度はHD (1366 x 768)。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。
Amazon7,000
楽天市場9,300円~


取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。


そのまま画面テスト


組み立ててバッテリー戻す


正常表示されました。液晶交換完了
