【　Lenovo IdeaPad L340-15APIを分解・液晶パネル交換修理　】

Lenovo公式 メンテンスマニュアル

　PDF版
　LCD パネル/ヒンジの取り外し・交換動画

IdeaPad L340-15APIの画面交換の手順

左上から液晶パネルが割れています

【関連URL】
　液晶故障の事例と原因

本体裏のネジをすべて外します

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

カバー取り出し

本体基板を確認。バッテリーコネクタを確認

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

ヒンジのネジ取り出し

液晶ケーブル外す

上半身取り出し

液晶パネルカバーを右にスライド。

カバーが外れます

液晶カバーの隙間にヘラを入れて爪を外します

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

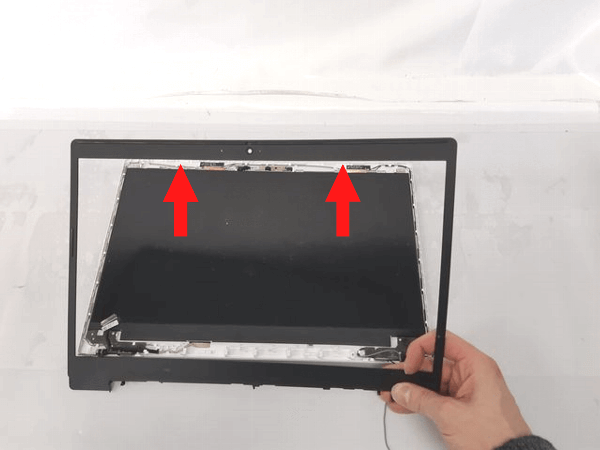

液晶カバーが外れます

液晶のネジ取り出し

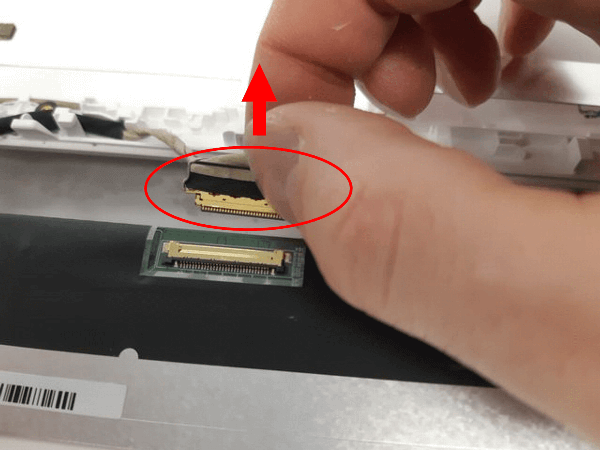

液晶ケーブル取り出し

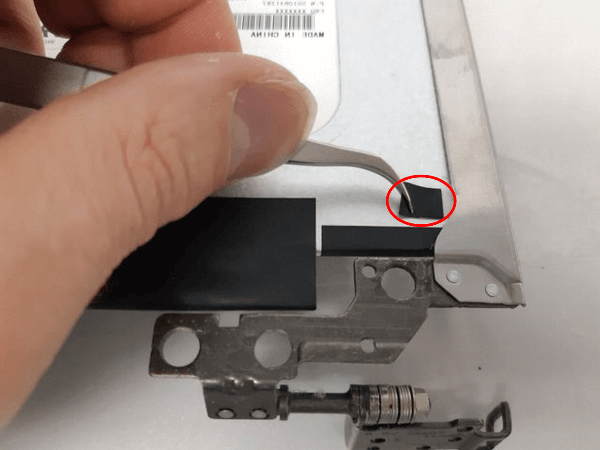

ピンセットで両面テープ取る

パソコン修理用ピンセット

【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送　￥615円（税込）

•
  ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。

Amazon615円

モノタロウ869円

アスクル2583円

楽天市場619円~

Yahooショッピング765円~

ヨドバシカメラ710円

そっと引き出す

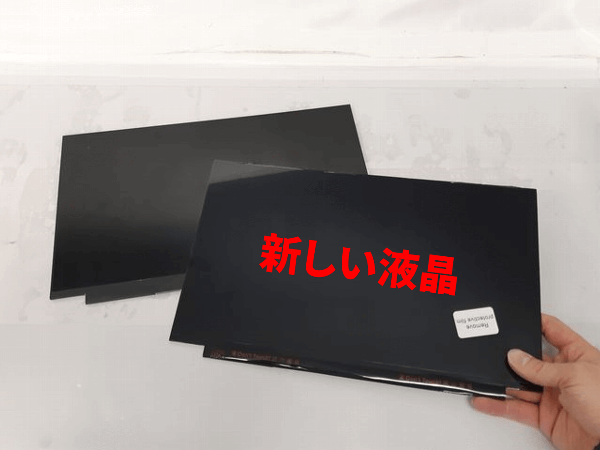

新しい液晶の準備

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

交換用液晶パネル

L340-15API修理交換用の液晶パネル￥11,980円（税込）

• 表面が非光沢品質。解像度はFHD (1920 x 1080)。上下にネジ取り付け用のブラケットなしタイプを選択。汎用品の液晶パネルを使っています。そのため安価に部品入手が可能です。

Amazon11,980円

楽天市場12,000円~

Yahooショッピング9,000円~

そのまま新しい液晶の画面テスト

バッテリーコネクタを元に戻す

組み立て、液晶交換完了
