Step
同じ構造のモデル一覧
液晶フレーム、キーボード、カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。
記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶フレーム
WEBカメラとフレームが同じか確認
キーボード
キーボードの枠や電源ボタンを確認
カバー
ネジ位置とFANの排気口を確認
即日修理対応モデル
見積・来店予約フォームから入力ください。即日修理対応できます。
Lenovo V330-15lKBの液晶パネル修理動画
Lenovo公式 メンテンスマニュアル
Lenovo V330-15lKBの画面交換の手順
斜めに液晶画面が割れて筋が入っている
【関連URL】
液晶パネル故障のサンプル画像事例集
モデル・症状別の故障事例を検索
本体裏のネジ11個を取り外し
ノートパソコン向け（15インチ以下）ドライバー
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
光学ドライブを取り外し。ドライブの下にあるネジ2つを取り外し
本体カバー取り外し
バッテリコネクタを取り外し
無線LANカードのWIFIケーブルを取り外し
液晶ケーブルを取り外し
左右のヒンジを固定しているネジ（２つずつ）を取り外し
本体を持ちあげながらヒンジを上向きにして、スライドさせ液晶ユニットを分離
液晶カバーの隙間にヘラをいれてスライドさせながらゆっくりと取り外し
液晶カバー取り外し用ヘラ
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。
爪が外れてカバーが取れます
ヒンジカバーのネジ4つを取り外し
ヒンジカバーを取り外し

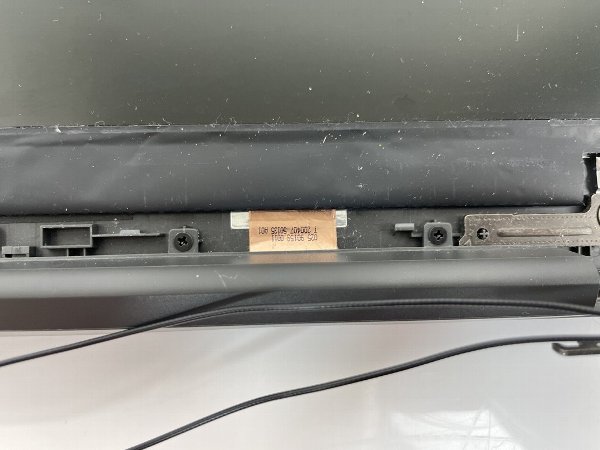

液晶を固定している上下左右のネジを4つ取り外し
液晶パネルを持ち上げる
液晶ケーブルの固定テープをはがしてケーブルを取り外し
液晶背面カバーから液晶パネルを取り外し
新しい液晶の用意
【関連URL】
液晶パネル在庫検索
液晶パネルの購入方法
交換用液晶パネル
- 表面が非光沢品質。解像度はFHD (1920 x 1080)。上下にネジ取り付け用のブラケットがあるタイプを選択。
絶縁テープで固定
パソコン用絶縁テープ
幅(mm)は「 12mm 」を選択
厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
この状態でアダプタだけを接続。電源ONにて液晶パネルが表示されることを確認。
逆の手順で組み立て。すべての部品を取り付けた後、最後にバッテリーのコネクタを接続
正常に表示されました
このモデルの液晶修理
フォームからお問い合わせください。在庫確認や即日修理も可能です。
＊コメント欄にこのページのURLを記載いただくと分かりやすいです。請求書後払いも対応しています。
