Step
同じ構造のモデル一覧
IdeaPad L3 15IML05
IdeaPad 3 15ITL06
IdeaPad 3 15ITL6
液晶フレーム、キーボード、カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。
記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶フレーム
WEBカメラとフレームが同じか確認
キーボード
キーボードの枠や電源ボタンを確認
カバー
ネジ位置とFANの排気口を確認
即日修理対応モデル
見積・来店予約フォームから入力ください。即日修理対応できます。
IdeaPad L3の液晶パネル修理動画
＊L3 15ITL6と同じ構造の交換動画です。
Lenovo公式 メンテンスマニュアル
画面交換の手順
右側が割れています
【関連URL】
液晶パネル故障のサンプル画像事例集
モデル・症状別の故障事例を検索
本体カバーのネジ13個を取り外し
ノートパソコン向け（15インチ以下）ドライバー
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
DVDドライブを引き抜く
カバーを取り外し
バッテリーのコネクタを取り外し
右側のヒンジカバーの固定ねじ2つと液晶ケーブルを取り外し
左側のヒンジカバーの固定ねじ2つを取り外し
WIFIカードから無線接続用の黒と灰色のケーブルを取り外し
左右のヒンジを上に上げた状態で本体部分をスライド
本体部と液晶ユニット部が分離
カバーを右にスライド
爪が外れて取れます
配線を撮影して記録しておく。配線の位置がづれるとカバーを戻したときに隙間ができるため
カバーをヘラを使って取り出し
液晶カバー取り外し用ヘラ
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。
液晶ユニットの上を固定している左右のネジ1つづつ取り外し

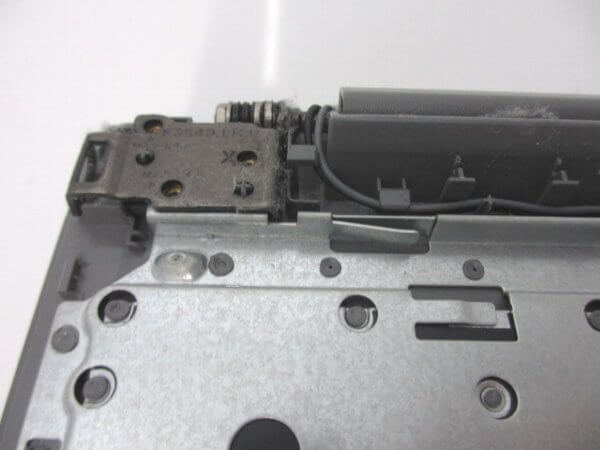

液晶ユニットの下にあるヒンジ固定している左右のネジ3つづつ取り外し
液晶ユニットがスライド可能になる
液晶ケーブルを取り外し
液晶ユニットを取り外し

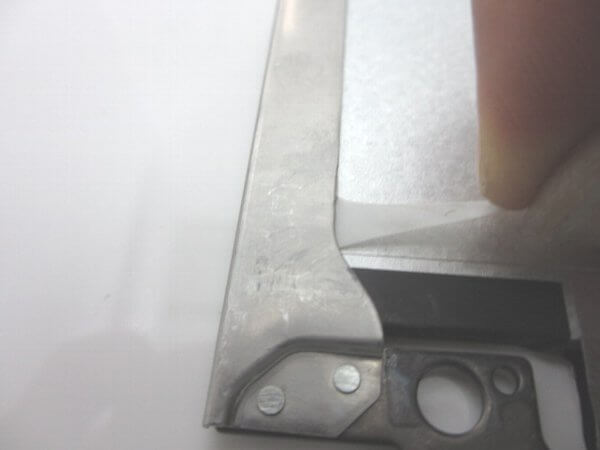

左右下に黒いテープが出ています。これを引き出し

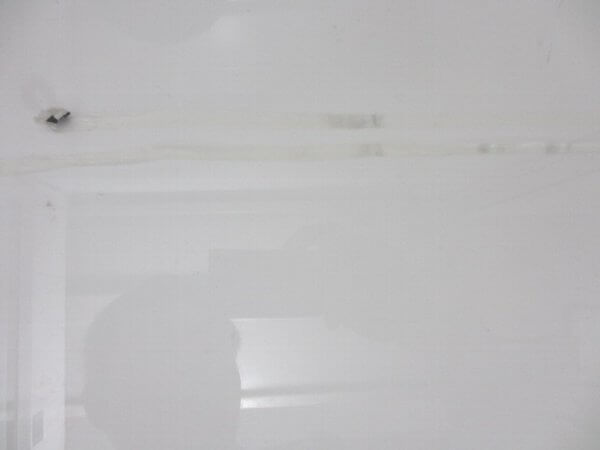

液晶パネルを固定していたテープが外れる
交換用の液晶パネルを用意
【関連URL】
液晶パネル在庫検索
液晶パネルの購入方法
交換用液晶パネル
商品選択ポイントはモデル名の記載があること。お届け期間が2週間以上の場合は海外配送のため時間がかかります。
液晶ケーブルだけを接続
アダプタだけを付けて電源ON。正常表示を確認
液晶ケーブルを絶縁テープで固定
パソコン用絶縁テープ
幅(mm)は「 12mm 」を選択
厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
逆の手順で組み立て。両面テープは一度はがすと伸びるため余計な部分をカット
正常に表示されました。
