【 NEC NM550/KAB NM350/KAB NM150/KABを分解・液晶パネル交換修理 】

同じ構造のモデル一覧


NM550/KAB NM550/KAW NM550/KAG
NM350/KAB NM350/KAW NM350/KAG
NM150/KAB NM150/KAW NM150/KAG
NM160/KAL

GN13T7/8D GN13T8/8D GN13T9/8D GN12S7/8D GN12S8/8D GN12S9/8D
GN15C7/9D GN15C8/9D GN15C9/9D GN15C7/9D

その他モデルでも液晶画面のフレーム、本体裏カバーの形状が同じなら同じように交換できる可能性が高いです。

記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。

液晶画面のフレーム


カメラの位置などが同じか確認

キーボード


キーの形状。キーボードの外枠や電源ボタンの位置などを確認

本体裏カバー


ネジやゴムの位置を確認

NEC NM150/KAB PC-NM150KABの液晶パネル修理動画

PC-NM160KALの画面交換の手順

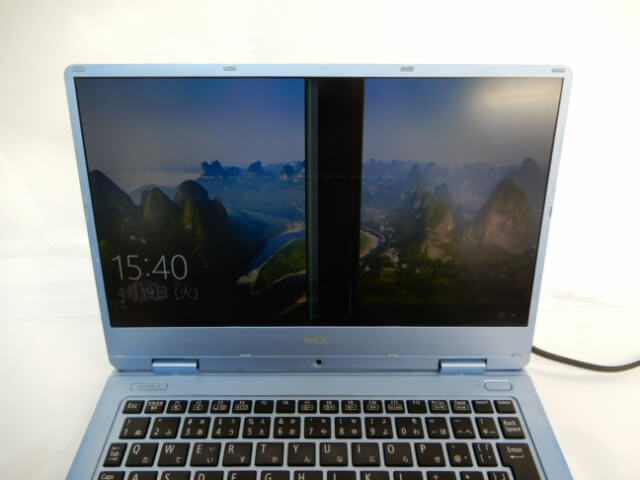

液晶にスジが入っています。

【関連URL】
 液晶故障の事例と原因


本体裏のカバーとネジを外す。ヒンジカバーからプラスチック部分を外した後、後ろカバーを外す。赤いマークがあるラバーカバーの下にネジがあります。

ノートパソコン向け(15インチ以下)ドライバー

ベッセル VESSEL ドライバー Gグリップ 0×100
【ベッセル】ノートパソコン用ドライバー
481円(税込・Amazon自社発送)

サイズは「 +00×75 990 」を選択

  • ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
    ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
Amazon481

ヘラでボトムカバーを外す。


液晶カバー取り外し用ヘラ

井上商会 井上工具 ジラコヘラ 白 20mm
【井上工具】ジラコヘラ 20mmAmazon自社発送 ¥67円(税込)

刃幅(mm)は「 20mm 」を選択

  • ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

バッテリーを取り出し
*必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします


LCDカバーのヒンジ隠しカバーを外す。隙間からヘラを入れると爪が外れます


液晶カバー取り外し用ヘラ

井上商会 井上工具 ジラコヘラ 白 20mm
【井上工具】ジラコヘラ 20mmAmazon自社発送 ¥67円(税込)

刃幅(mm)は「 20mm 」を選択

  • ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。


LCDカバーの隙間からヘラを入れて隙間を作る


下のカバーは爪で付いています


左右の下側にある両面テープが見えます。ピンセットで引き出し


パソコン修理用ピンセット

ホーザン HOZAN ツイーザー ステンレス製 P 881
【HOZAN】先曲がりピンセット ステンレス製 P-882Amazon自社発送 ¥615円(税込)

  • ポイントは刃幅が曲がっていること。安価なピンセットは先端がすぐに変形しますが、変形しにくく力も入りやすいです。プロユースとまではいきませんが手軽に買える金額で、使い勝手もよくコスパの高い工具です。
Amazon615

両面テープを真っ直ぐに引き出し


LCDコネクターを外す。


新しい液晶パネルに交換

【関連URL】
 液晶パネル在庫検索
 液晶パネルの購入方法

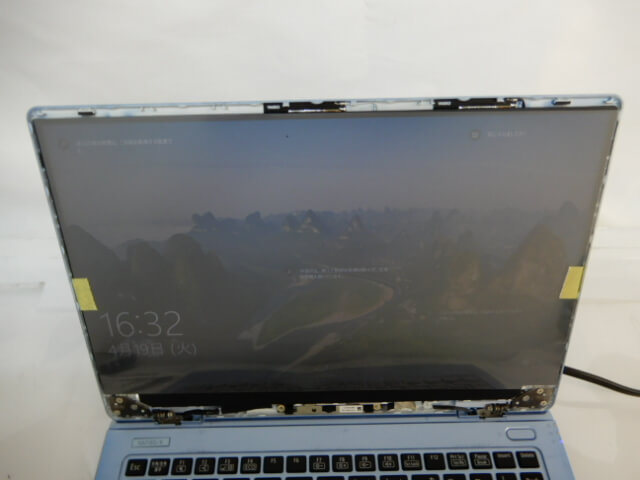

取り付け後、この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。


液晶ケーブルを絶縁テープで貼り付け


パソコン用絶縁テープ

3M 難燃性ポリエステルテープ 1350黒 12mmX66m 1350FB 1
【3M 難燃性ポリエステルテープ 1350FB-1 】12mmAmazon自社発送 ¥1,009円(税込)

幅(mm)は「 12mm 」を選択

  • 厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
Amazon1009

OKなら逆の手順で取り付け





正常に表示されました

NEC PC-NM160KALの交換用液晶パネル部品を入手する

交換用液晶パネルの入手

以下のリンクはNEC PC-NM160KALの交換用液晶パネルに直接リンクしています。

Amazonから購入
ヤフオクから購入
楽天から購入
