【　NS700/M NS600/M NS350/Mを分解・液晶パネル交換修理　】

NEC NS70C/MAW PC-NS70CMAWの画面交換の手順

液晶が割れています

【関連URL】
　液晶故障の事例と原因

本体の裏カバーのネジを外す

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

内部を確認

バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

LCDユニットを取り外し

LCDの全面の下に付いているあるカバーを取り外し

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

LCDフレームを取り外し

LCDを固定している四隅のネジ4本を取る

LCDケーブルとLCDのコネクタを取り外す

新しい液晶パネルを準備

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

LCDケーブルとLCDのコネクタを逆の手順で取り付け。取れないように絶縁テープで固定

LCDフレーム・LCDの下カバーを取り付け

取り付け後、完全に組み立てる前に表示をテスト。この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。

OKなら逆の手順で取り付け。バッテリーコネクタを取り付け

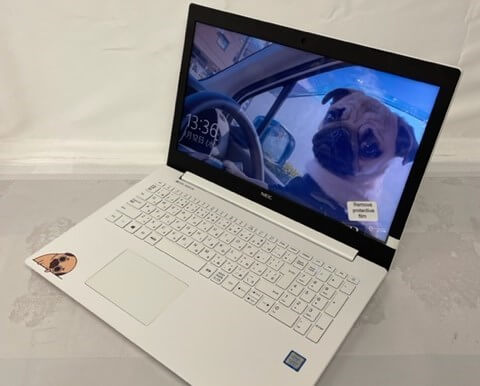

組み立て完了

NEC NS70C/MAW PC-NS70CMAWの交換用液晶パネル部品を入手する

交換用液晶パネルの入手

NEC NS70C/MAW PC-NS70CMAWの液晶パネルは汎用品が使われています。年式が経過しているため中古部品を含めて安価に部品入手が可能です。どのサイトでも金額に大きな違いはありません。少しでも安く修理したい方は中古品の部品やジャンク品を購入することも検討してください。

以下のリンクはNEC NS70C/MAW PC-NS70CMAWの交換用液晶パネルに直接リンクしています。
