Step
同じ構造のモデル一覧
PM950 シリーズ：PM950/BAL PM950/SAL
PM750 シリーズ：PM750/BAL PM750/BAR PM750/BAG PM750/SAL PM750/SAR PM750/SAG
PM550 シリーズ：PM550/BAL PM550/BAR PM550/BAG PM550/SAL PM550/SAR PM550/SAG
GN シリーズ ：
GN186J/1H GN186J/2H GN164J/3H
GN287RRAS GN287RRDS GN287RRGS GN287RRLS GN287RSAS GN287RSDS GN287RSGS GN287RSLS
GN245RTAS GN245RTDS GN245RTGS GN245RTLS
液晶フレーム、キーボード、カバーの形状を確認してください。形状が同じなら交換できる可能性が高いです。
記載しているモデル以外と交換できた場合、よろしければ構造が同じ型番の報告フォームよりお知らせください。次に閲覧いただく方の助けになります。
液晶フレーム
WEBカメラとフレームが同じか確認
キーボード
キーボードの枠や電源ボタンを確認
カバー
ネジ位置とFANの排気口を確認
即日修理対応モデル
見積・来店予約フォームから入力ください。即日修理対応できます。
NEC PM550/SARの画面交換の手順
画面下に横筋が入っています
【関連URL】
液晶パネル故障のサンプル画像事例集
モデル・症状別の故障事例を検索
本体カバーを取り外し
ノートパソコン向け（15インチ以下）ドライバー
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。
最初にバッテリーを取り外しが必要ですがバッテリー本体を移動されないとコネクタが取れません。
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします
バッテリー固定ネジを外す。
バッテリーを下にスライドしてからバッテリーコネクタを外します
液晶カバーの上下左右の隙間からヘラを入れて横にスライド
液晶カバー取り外し用ヘラ
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

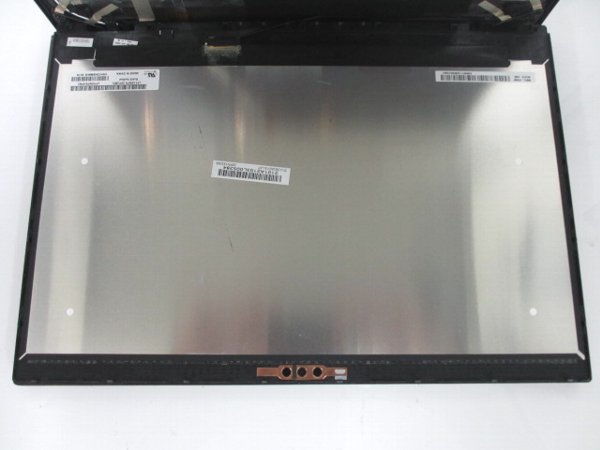

液晶パネルの前側と後ろカバーが分離
液晶ケーブルの固定テープをはがしてケーブルを取り外し
この段階では液晶パネルと枠カバーは両面テープで付いている状態
このモデルは薄くて隙間がほとんどありません。普通のヘラだと入らないためステンレス製の専用ヘラを使用
液晶カバー取り外し用ステンレス製ヘラ
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅の寸法（サイズ）と丸みの形状です。寸法は10mmだと狭くて40mmだと広すぎます。20mmが最適です。刃先の形状が直線タイプは傷がつきやすく、使いにくいです。丸いタイプがおすすめ。

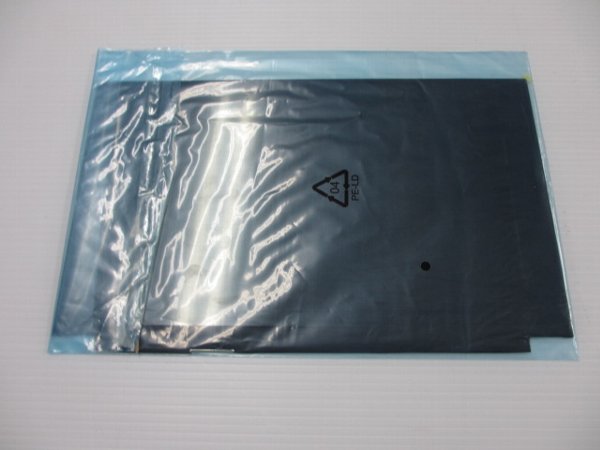

交換用の液晶パネルを準備
交換用液晶パネル
- 13.3インチ。表面が非光沢品質。解像度はFHD (1920 x 1080) 。上下にネジ取り付け用のブラケットがないタイプを選択。
【関連URL】
液晶パネル在庫検索
液晶パネルの購入方法
はがすときに両面テープがボロボロになるので前についていたテープは除去
枠の上下に両面テープを貼り付け
使用する両面テープ
薄くて加工が容易な両面テープ
幅(mm)は「 10mm 」を選択
簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。
一部だけ直角に曲げた状態で組み立て
完全に組み立てる段階でテープを外します
逆の手順で元に戻してくみ上げて正常に表示されました。
このモデルの液晶修理
フォームからお問い合わせください。在庫確認や即日修理も可能です。
＊コメント欄にこのページのURLを記載いただくと分かりやすいです。請求書後払いも対応しています。
