【　N13 N1375/D N1355/D N1335/Dを分解・液晶パネル交換修理　】

N13 N1375/D N1355/D N1335/Dの画面交換の手順

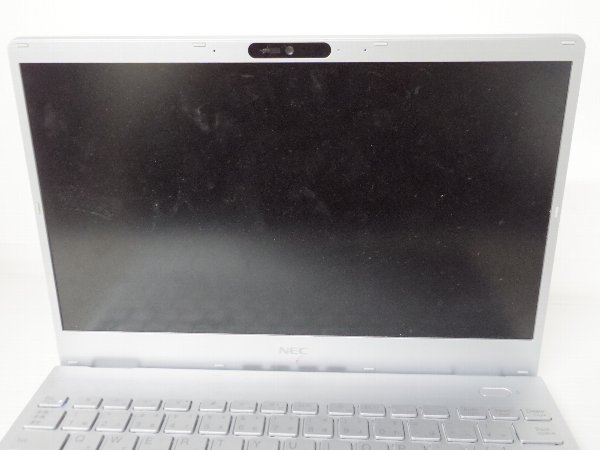

画面に筋が入っています

【関連URL】
　液晶パネル故障のサンプル画像事例集
　モデル・症状別の故障事例を検索

本体カバーを取り外し

ノートパソコン向け（15インチ以下）ドライバー

【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）

サイズは「 +00×75 990 」を選択

•
  ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
  ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

Amazon481円

モノタロウ450円

アスクル481円

楽天市場525円~

Yahooショッピング 625円~

ヤフオク

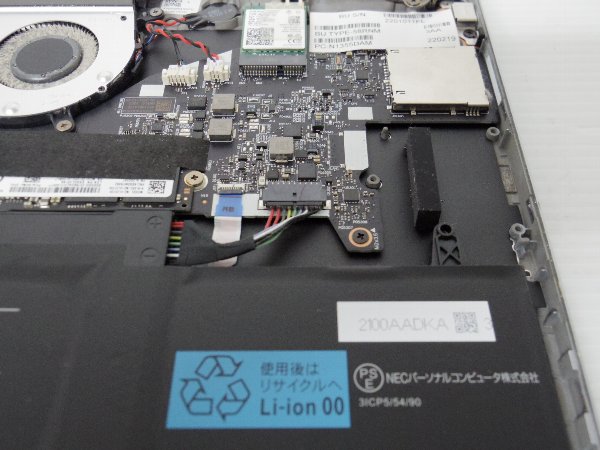

バッテリーを取り外し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

ヒンジ固定ねじと無線ケーブルを外す

ヒンジ固定ねじを外す

液晶ケーブルの金具にはロックがあります。ロックを解除

液晶ケーブルを取り外し

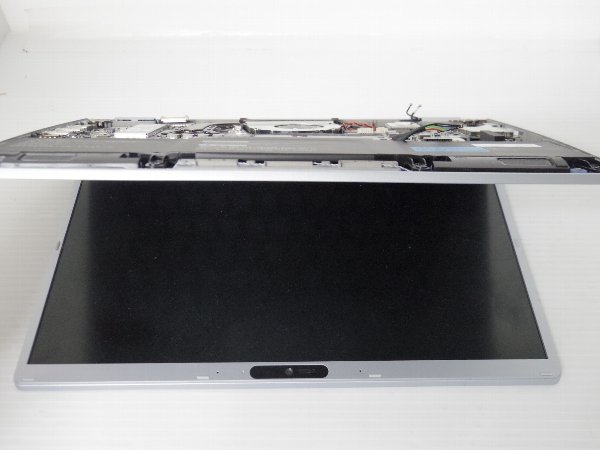

本体カバーを上向きにして左右のヒンジを曲げる

途中から指で直角に左右のヒンジを曲げる

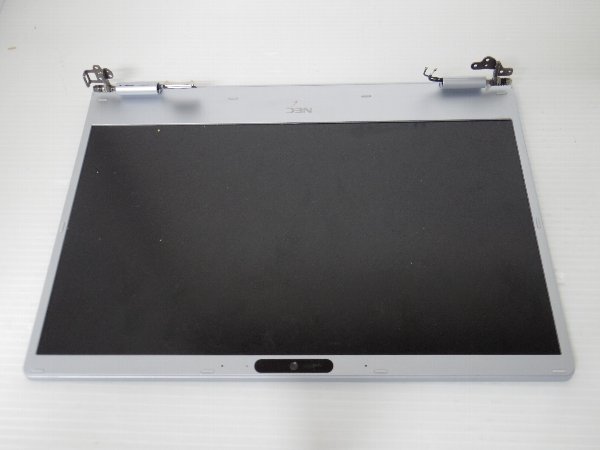

本体のカバーをスライドさせて液晶ユニットと分離

液晶パネルのカバーの隙間にヘラを入れてスライド。プラスチックの爪が組み合わされています

液晶カバー取り外し用ヘラ

【井上工具】ジラコヘラ 20mmAmazon自社発送　￥67円（税込）

刃幅(mm)は「　20mm　」を選択

•
  ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。

Amazon67円

モノタロウ79円

アスクル1084円

楽天市場77円~

Yahooショッピング68円~

ヨドバシカメラ74円

液晶パネルヒンジ部分のカバー

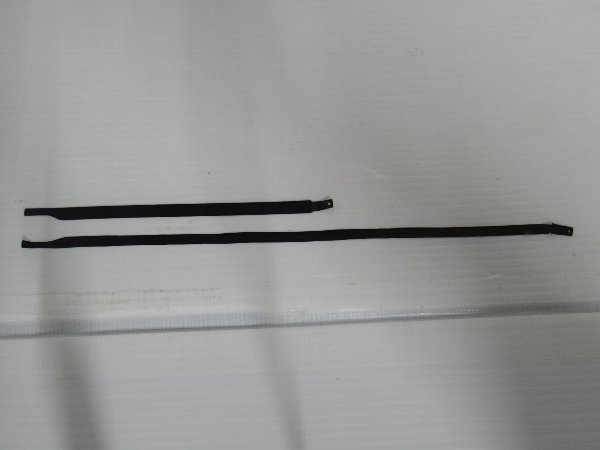

液晶パネルの上の隙間から出ているテープを抜き出し

左右ともに取り出し。テープは再利用

液晶パネルが液晶カバーから分離

液晶ケーブルを取り外し

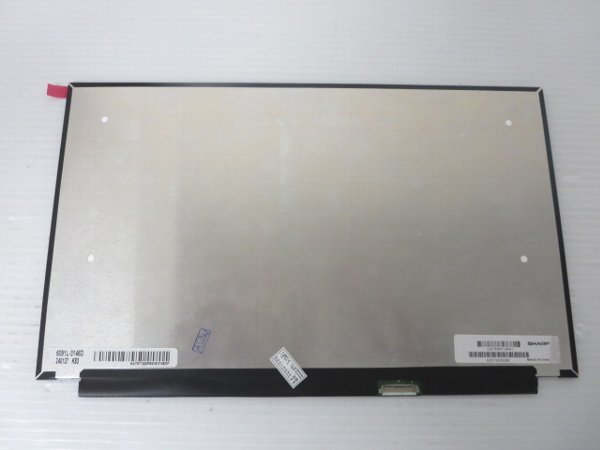

交換用の液晶パネルを準備

交換用液晶パネル

N12 N1275/B N1255/Bの液晶パネル￥13,000円（税込）

• 13.3インチ。表面が非光沢品質。解像度はFHD (1920 x 1080) 。上下にネジ取り付け用のブラケットがないタイプを選択。

Amazon13,000円

楽天市場14,000円~

【関連URL】
　液晶パネル在庫検索
　液晶パネルの購入方法

液晶ケーブルが外れないようにケーブルの上に絶縁テープを貼り付け

パソコン用絶縁テープ

【3M 難燃性ポリエステルテープ　1350FB-1 】12mmAmazon自社発送　￥1,009円（税込）

幅(mm)は「　12mm　」を選択

•
  厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。

Amazon1009円

モノタロウ869円

アスクル1009円

楽天市場1633円~

Yahooショッピング519円~

ヨドバシカメラ

完全に組み立てる前に仮組で表示を確認

逆の手順で元に戻してくみ上げて正常に表示されました。
