CF-LX4・LX3の液晶パネル修理動画
CF-LX4・LX3の画面交換の手順
＊CF-LX4・LX3は同じ構造です。ここではCF-LX3のモデルを例に解説
液晶パネルの左下が割れています
【関連URL】
液晶パネル故障のサンプル画像事例集
モデル・症状別の故障事例を検索
バッテリーを取り出し
＊必ず実施してください。取り付けたまま液晶パネル交換するとパソコンがショートします

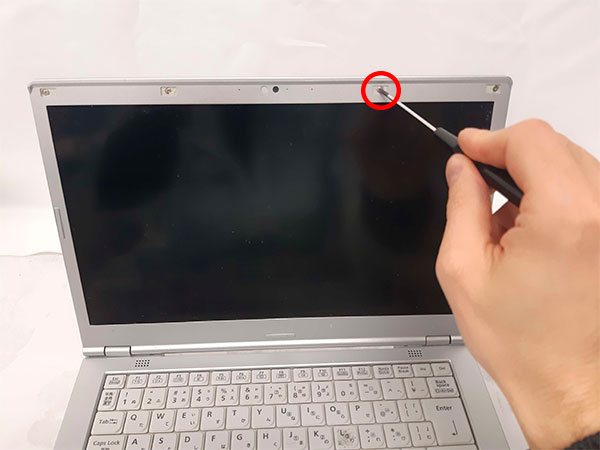

LCDフロントカバーのネジ隠しゴムを外す
ネジが後ろに隠れています。針などで刃先が細い工具でカバーを取り出し。細い方がカバーに傷が付くのを防止できます
ネジを外す
ノートパソコン向け（15インチ以下）ドライバー
【ベッセル】ノートパソコン用ドライバー
481円（税込・Amazon自社発送）
481円（税込・Amazon自社発送）
サイズは「 +00×75 990 」を選択
ベッセルはメンテンス業界で誰もが使うプロユースの工具ブランド。
ダイソーなどの100均のドライバーだと、ネジが舐めてしまう可能性があるため危険です。一般の方であればほぼ一生使えます。100均の品質のドライバーしかお持ちでなければ、せっかくの機会なのでベッセルのドライバー購入をお勧めします。

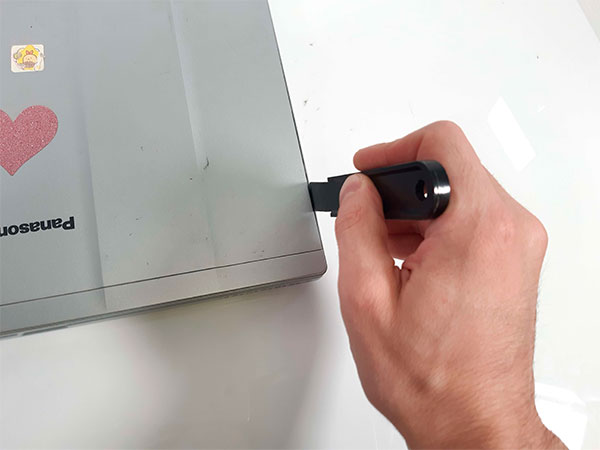

液晶カバーの上下と左右の隙間にヘラを挿し込んでスライド。隙間ができます
液晶カバー取り外し用ヘラ
【井上工具】ジラコヘラ 20mmAmazon自社発送 ￥67円（税込）
刃幅(mm)は「 20mm 」を選択
ポイントは刃幅のサイズ。10mmだと狭くて25mmだと大きすぎます。20mmが最適です。長さは短いほうが力が入りやすいです。
ベゼルが外れます
LCDのコネクタを外す
新しい液晶パネルを準備
【関連URL】
液晶パネル在庫検索
液晶パネルの購入方法
交換用液晶パネル
CF-LX4・LX3交換用の液晶パネル￥8,000 円（税込）
- 通常、液晶パネルはメーカー間で互換がありますが、レッツノートの液晶パネルは他のメーカーと違い独自モデルです。レッツノート用の液晶パネルでないと交換はできません。お届け期間が2週間以上の場合は海外配送のため時間がかかります。
取り付け後、完全に組み立てる前に表示をテスト
この段階ではバッテリーは取り付けないでアダプターだけで電源供給をします。電源が入らない。画面が映らないときは部品調査と交換後トラブル質問集を確認してください。
液晶ケーブルの封印。テープの接着が弱くなっていたら絶縁テープで上から固定してください。
パソコン用絶縁テープ
【3M 難燃性ポリエステルテープ 1350FB-1 】12mmAmazon自社発送 ￥1,009円（税込）
幅(mm)は「 12mm 」を選択
厚みは一般的なセロハンテープ程度です。薄い割に粘着性もあり使いやすいです。レビューのコメントにもあるように、ノンブランド品は避けてください。12mmが割高なら6mmの物を2重にしても問題ありません。パソコンの内部でマザーボード基板上でのテープ止めに最適パソコン以外の用途にも使えます。
逆の手順で取り付け
ネジ隠しカバーは粘着が弱いです。両面テープをカバーのサイズに加工して貼り付け
薄くて加工が容易な両面テープ
【寺岡製作所 】両面テープ NO.777 多用途 不織布基材 耐熱性 10mmAmazon自社発送 ￥1,009円（税込）
幅(mm)は「 10mm 」を選択
簡単にハサミでサイズを加工できるのがポイント。1mmからのサイズでも切り取って作成できます。
厚さ【10mm】でなくても問題ありません。5mmタイプを複数組み合わせたり、15mmタイプを小さく加工してください。薄い割に強度もあり、厚みは一般的なセロハンテープ程度です。
バッテリーを戻す
正常表示されました。液晶交換完了
